Какие Варианты Доступны Для Системы Вакуумной Печи? Настройка Для Точности И Производительности

Возможности вакуумной печи определяются рядом доступных опций, которые улучшают ее основные функции. К ним относятся выбор нагревательных элементов, таких как графит или вольфрам, расширенный температурный мониторинг с использованием многоточечных термопар и системные защиты, такие как Источник Бесперебойного Питания (ИБП). Вы также можете указать молибденовую изоляцию, расширенное управление на базе ПЛК для программирования и различные методы записи данных.

Выбор правильных опций для вакуумной печи — это не просто добавление аксессуаров; это фундаментальная настройка основных компонентов системы — горячей зоны, систем управления и вакуумных насосов — для удовлетворения точных требований к температуре, чистоте и повторяемости вашего конкретного применения.

Деконструкция вакуумной печи: Основа и опции

Чтобы понять опции, вы должны сначала понять базовую систему, которую они изменяют. Каждая вакуумная печь строится вокруг нескольких основных, не подлежащих обсуждению систем.

Стандартная основа печи

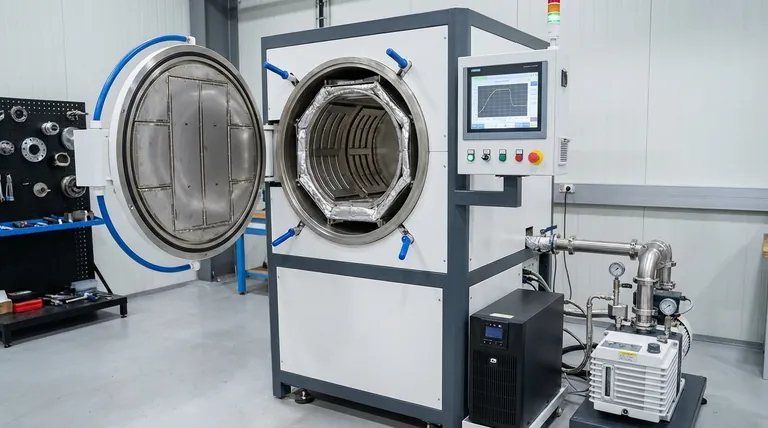

Стандартная система включает герметичную камеру печи, базовую вакуумную насосную систему для удаления атмосферы, электрический нагревательный элемент и контроллер температуры. Эти основные компоненты делают ее вакуумной печью.

Когда вступают в игру «Опции»

Опции — это выбор, который вы делаете внутри этих основных систем, или дополнения, которые вы вносите в них. Например, в каждой печи есть нагревательный элемент, но материал этого элемента (графит, молибден, вольфрам) является критически важной опцией, определяющей производительность.

Ключевые опции для контроля процесса и точности

Эти опции напрямую влияют на качество, постоянство и температурные возможности вашего процесса термообработки.

Нагревательные элементы и горячая зона

Выбор нагревательного элемента и изоляции (т. н. «горячая зона») является наиболее важным решением, поскольку он определяет рабочую температуру и химическую среду печи.

Графитовые элементы: Распространенный и экономически эффективный выбор, подходящий для широкого спектра применений общего назначения. Они обеспечивают превосходную высокотемпературную производительность, часто превышающую 2000°C.
Вольфрамовые или молибденовые элементы: Эти полностью металлические горячие зоны выбираются для процессов, требующих высокой чистоты и отсутствия углеродного загрязнения. Молибден обычно используется для температур до 1650°C, а вольфрам — для еще более высоких температур.

Изоляционные пакеты

Надлежащая изоляция обеспечивает равномерность температуры и энергоэффективность. Такая опция, как молибденовая изоляция внутри корпуса из нержавеющей стали, обеспечивает отличное удержание тепла и чистую среду, дополняя полностью металлическую горячую зону.

Температурный мониторинг и управление

Стандартные системы часто включают одну термопару для измерения температуры.

Многоточечные термопары: Эта опция размещает несколько термопар по всей камере. Она необходима для проверки равномерности температуры по всей загрузке, что часто требуется для сертификации аэрокосмического или медицинского оборудования.
Расширенная регулировка мощности: Тиристорный (SCR) источник питания обеспечивает высокостабильное и точное регулирование мощности, подаваемой на нагревательные элементы, что позволяет осуществлять точный контроль температуры, часто с точностью до +/- 1 градуса.

Опции для надежности системы и автоматизации

Эти функции повышают удобство использования, защищают ваши инвестиции и обеспечивают точный сбор данных о процессе.

Расширенное управление и регистрация данных

В то время как базовая система управления может выполнять простой цикл, расширенные системы предлагают полную автоматизацию.

Управление с помощью ПЛК и сенсорной панели: Программируемый логический контроллер (ПЛК) позволяет программировать, сохранять и автоматически выполнять сложные циклы с несколькими рампами, выдержками и заполнением газом.
Регистрация данных и самописцы: Эта функция предоставляет полные цифровые или физические записи параметров процесса (температура, уровень вакуума, время). Это критически важно для контроля качества, устранения неполадок и сертификации процесса.

Защита питания и системы

Внешние события могут испортить многочасовой цикл работы печи.

Источник бесперебойного питания (ИБП): ИБП обеспечивает резервное питание для систем управления печью и критически важных систем во время отключения электроэнергии, позволяя осуществить контролируемое отключение или пережить кратковременный перерыв, сохраняя загрузку.

Вакуумная насосная система

Стандартная вакуумная система включает механический насос. Однако тип и комбинация насосов является важной опцией, определяющей предельный уровень вакуума. Модернизация может включать молекулярные насосы или вихревые насосы для более быстрого достижения более высокого уровня вакуума.

Понимание компромиссов

Выбор опций всегда связан с балансом между стоимостью и возможностями. Не существует единственной «лучшей» конфигурации.

Графитовая против полностью металлической горячей зоны

Графит прочен и менее дорог, что делает его идеальным для общей термообработки. Однако он может быть источником углерода, что недопустимо для некоторых чувствительных сплавов или медицинских имплантатов. Полностью металлические зоны чистые, но более дорогие и могут быть более хрупкими.

Базовое управление против полной автоматизации

Простой контроллер прост в использовании и обслуживании. Полностью автоматизированная система на базе ПЛК обеспечивает идеальную повторяемость и регистрацию данных для сертификации, но сопряжена с более высокой первоначальной стоимостью и большей сложностью.

Температурные возможности против стоимости

Достижение более высоких температур (выше 1650°C) требует более дорогих материалов для нагревательных элементов и изоляции, таких как вольфрам. Тщательно оцените максимальную температуру, которая действительно требуется вашему процессу, чтобы избежать избыточной спецификации печи и неоправданных затрат.

Выбор правильных опций для вашего применения

Выбор опций должен определяться исключительно целями вашего процесса.

Если ваш основной фокус — высокотемпературная обработка (>1650°C): Вы должны указать вольфрамовые или высокотемпературные графитовые нагревательные элементы и соответствующую высококачественную изоляцию.
Если ваш основной фокус — высокая чистота для медицинских или аэрокосмических деталей: Полностью металлическая горячая зона (молибденовая или вольфрамовая) является обязательной для предотвращения углеродного загрязнения.
Если ваш основной фокус — сертификация процесса и повторяемость: Система управления на базе ПЛК с полной регистрацией данных и многоточечными термопарами необходима для подтверждения соответствия вашего процесса спецификациям.
Если ваш основной фокус — термообработка инструментальной стали общего назначения: Стандартная печь с графитовой горячей зоной и базовым программируемым управлением часто является наиболее экономичным и надежным решением.

Понимая, как эти опции соотносятся с вашими целями, вы можете настроить вакуумную печь, которая станет точным и мощным инструментом для ваших конкретных нужд.

Сводная таблица:

Категория опций	Ключевые варианты	Влияние на производительность
Нагревательные элементы	Графит, Вольфрам, Молибден	Определяет диапазон температур и чистоту; графит — для экономичности, металл — для высокой чистоты
Контроль температуры	Многоточечные термопары, тиристорный источник питания	Обеспечивает равномерность и точность (±1°C)
Изоляция	Молибденовые пакеты	Улучшает удержание тепла и энергоэффективность
Автоматизация	Управление ПЛК, регистрация данных	Обеспечивает повторяемость и соответствие требованиям сертификации
Защита системы	ИБП, усовершенствованные вакуумные насосы	Повышает надежность и безопасность процесса
