По своей сути, вакуумная система вакуумной печи состоит из трех основных компонентов. Это вакуумные насосы, которые удаляют воздух и газы, вакуумные клапаны, которые контролируют поток и изолируют камеру, и вакуумные манометры, которые измеряют давление. Это трио работает в унисон, чтобы создать точно контролируемую среду с пониженным давлением, необходимую для высокотемпературной обработки материалов.
Вакуумная система — это не просто вспомогательное устройство; это функциональное сердце вакуумной печи. Ее назначение — активно создавать, контролировать и проверять свободную от загрязнений среду, обеспечивая процессы, которые невозможны в присутствии воздуха.
Роль вакуумной системы
Стандартная печь нагревает материалы в присутствии воздуха. Вакуумная печь принципиально отличается тем, что она сначала удаляет этот воздух. Этот, казалось бы, простой акт имеет решающее значение для передового производства и материаловедения.
Вакуумная система отвечает за создание этой уникальной технологической среды, которая предотвращает окисление и удаляет примеси, которые в противном случае могли бы нарушить целостность материала при высоких температурах.
Деконструкция основных компонентов
Хотя систему можно разделить на три категории, конкретные компоненты в каждой из них определяют конечные возможности печи.
Насосная система: создание вакуума
«Насос» редко бывает одним устройством. Большинство печей используют многоступенчатую насосную систему для эффективного удаления газов из камеры, переходя от атмосферного давления к глубокому вакууму.
Эти ступени часто включают:
- Механические насосы: Часто называемые «форвакуумными насосами», они являются основными рабочими лошадками, которые выполняют первоначальную работу по удалению основной массы воздуха из камеры.
- Высоковакуумные насосы: Как только механический насос достигает своего предела, в работу вступает вторичный насос. Это может быть диффузионный насос или турбомолекулярный насос, которые могут достигать значительно более низких давлений (более высокого вакуума).
Такой поэтапный подход необходим, потому что различные технологии насосов оптимизированы для разных диапазонов давления.
Вакуумные клапаны: контроль потока
Клапаны — это привратники вакуумной системы. Это не простые переключатели включения/выключения, а важные элементы для организации всего процесса.
Их функции включают изоляцию основной камеры от насосов, управление активным насосом и обеспечение подачи специфических технологических газов (таких как аргон или азот) для охлаждения или создания определенной инертной атмосферы.
Вакуумные манометры: измерение среды
Нельзя контролировать то, что нельзя измерить. Вакуумные манометры — это сенсорные органы системы, обеспечивающие непрерывное измерение давления внутри камеры печи в реальном времени.
Как и насосы, различные манометры используются для разных диапазонов давления. Система может использовать один тип манометра для измерения начального «грубого вакуума» и более чувствительный манометр для контроля конечного уровня «высокого вакуума», обеспечивая точное соблюдение технологических требований.
Понимание компромиссов
Сложность вакуумной системы напрямую связана с ее предполагаемым применением, что создает явный компромисс между производительностью и стоимостью.
Возможности системы и стоимость
Печь, предназначенная для простой дегазации, может нуждаться только в одном надежном механическом насосе. Эта система относительно проста и экономична.
Однако печь, предназначенная для пайки аэрокосмических сплавов или спекания современной керамики, требует высокого или сверхвысокого вакуума. Это требует более сложной и дорогостоящей многоступенчатой системы со сложными насосами, клапанами и элементами управления.
Обслуживание и сложность эксплуатации
Более продвинутые системы, особенно те, что с диффузионными или турбомолекулярными насосами, требуют более строгого графика обслуживания и оперативного опыта. Утечки, незначительные в системе с грубым вакуумом, могут быть катастрофическими для высоковакуумного процесса.
Правильный выбор для вашего процесса
Идеальная конфигурация вакуумной системы полностью определяется материалом и требованиями процесса.
- Если ваша основная задача — базовый отжиг или дегазация: Более простая система с механическим форвакуумным насосом часто достаточна и экономична.
- Если ваша основная задача — пайка, спекание или термообработка реактивных металлов: Многоступенчатая система как с форвакуумными, так и с высоковакуумными насосами необходима для предотвращения окисления и обеспечения чистоты процесса.
- Если ваша основная задача — специализированные исследования или полупроводниковые приложения: Требуется система сверхвысокого вакуума (СВВ) с еще более совершенными насосами и полностью металлическими уплотнениями для достижения необходимого уровня чистоты.
В конечном итоге, понимание этих компонентов позволяет вам рассматривать вакуумную систему как технологию, которая раскрывает весь потенциал ваших материалов.
Сводная таблица:
| Тип компонента | Ключевые функции | Распространенные примеры |
|---|---|---|
| Вакуумные насосы | Удаление воздуха и газов, создание пониженной атмосферы | Механические насосы, Диффузионные насосы, Турбомолекулярные насосы |
| Вакуумные клапаны | Контроль потока газа, изоляция камер, обеспечение подачи технологического газа | Изолирующие клапаны, Регулирующие клапаны |
| Вакуумные манометры | Измерение давления, обеспечение точного контроля среды | Манометры грубого вакуума, Манометры высокого вакуума |
Готовы расширить возможности вашей лаборатории с помощью индивидуальной вакуумной печи? В KINTEK мы используем исключительные научно-исследовательские разработки и собственное производство для предоставления передовых решений, таких как муфельные, трубчатые, ротационные, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наша глубокая индивидуализация гарантирует точное соответствие вашим уникальным экспериментальным потребностям. Свяжитесь с нами сегодня, чтобы обсудить, как наши высокотемпературные печи могут способствовать вашему успеху в обработке материалов!

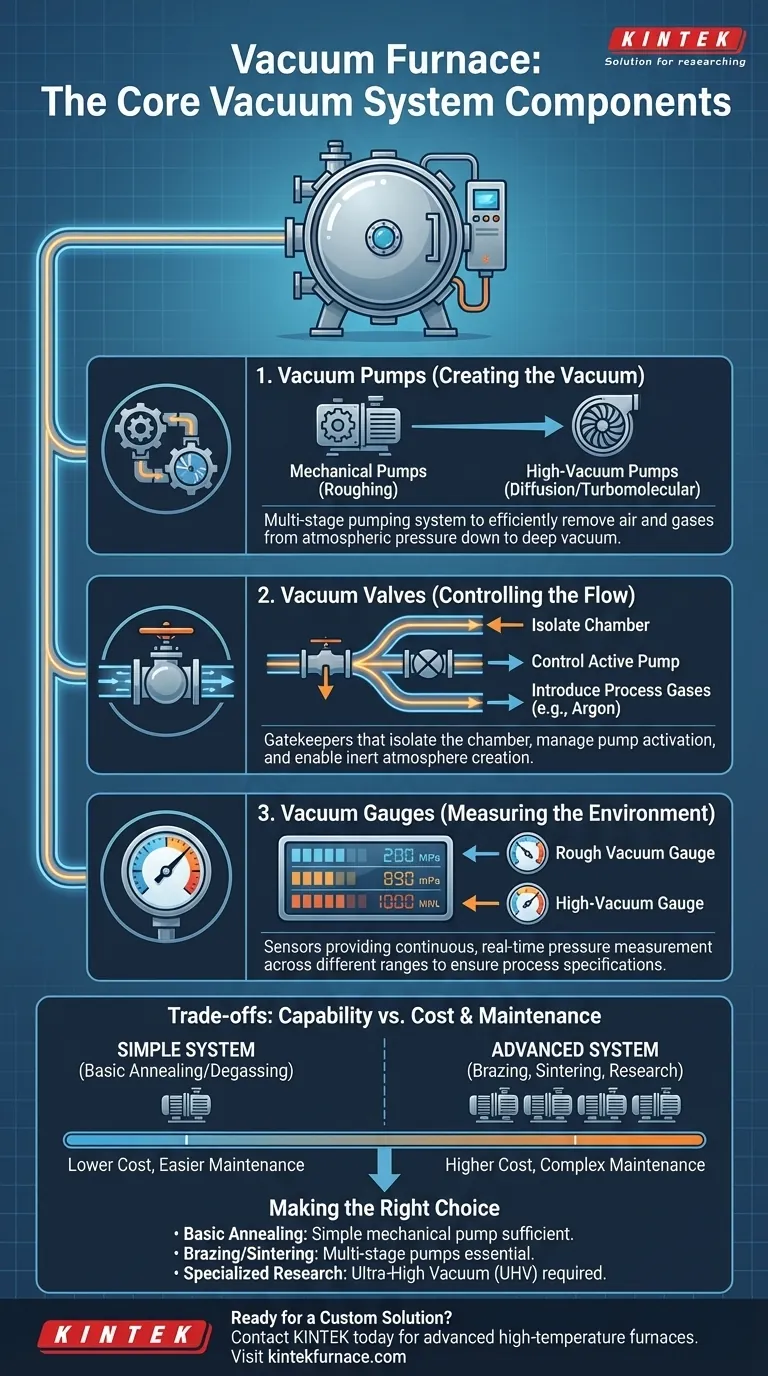

Визуальное руководство
