В процессе плазменной химической осаждения из газовой фазы (PECVD) основная роль плазмы заключается в обеспечении энергии, необходимой для расщепления газов-прекурсоров на высокореактивные химические частицы. Это достигается с помощью электрического поля, а не высокой температуры. Создавая ионы, радикалы и электроны, плазма активирует химические реакции, необходимые для осаждения тонких пленок при значительно более низких температурах, чем в традиционном химическом осаждении из газовой фазы (CVD).
Центральная цель плазмы в PECVD состоит в замене высокой тепловой энергии электрической энергией. Это позволяет выращивать высококачественные тонкие пленки на подложках, которые не выдерживают высоких температур, требуемых обычными методами осаждения.
Как плазма решает проблему температуры
Ключевое преимущество PECVD заключается в его способности работать при низких температурах, и плазма является механизмом, который делает это возможным.
Ограничения традиционного CVD
Стандартные процессы CVD полагаются исключительно на высокую тепловую энергию — часто несколько сотен градусов Цельсия — для расщепления стабильных газовых молекул и инициирования химических реакций, необходимых для роста пленки. Это требование к нагреву делает его непригодным для чувствительных к температуре подложек, таких как пластмассы или определенные электронные компоненты.
Плазма как заменитель энергии
PECVD обходит это ограничение, используя плазму в качестве альтернативного источника энергии. Вместо нагрева всей камеры электрическое поле заряжает газ, превращая его в плазменное состояние.
Создание реактивных химических частиц
Эта плазма представляет собой частично ионизированный газ, состоящий из высокоэнергетической смеси ионов, свободных электронов и электрически нейтральных, но химически агрессивных радикалов. Эти реактивные частицы, а не инертный газ-прекурсор, являются движущей силой процесса осаждения на поверхности подложки.
Механика генерации плазмы
Создание и поддержание этой плазмы — это контролируемый процесс внутри реактора PECVD.
Роль электрического поля
Плазма обычно генерируется путем приложения высокочастотного электрического поля между двумя параллельными электродами внутри вакуумной камеры. Подложка помещается на один из этих электродов.
Общие источники энергии
Энергия для создания этого поля чаще всего подается радиочастотным (РЧ) источником, часто на стандартизированной промышленной частоте 13,56 МГц. Однако также могут использоваться постоянный ток (ПТ) или другие частоты переменного тока в зависимости от конкретного применения и осаждаемого материала.
Понимание компромиссов
Хотя плазма является ключевым фактором, обеспечивающим работу PECVD, ее параметры должны тщательно контролироваться для достижения желаемого результата. Основная переменная — это мощность плазмы.
Влияние мощности плазмы
Увеличение мощности плазмы обычно увеличивает плотность реактивных частиц в камере. Это может напрямую ускорить скорость осаждения пленки, что часто желательно для эффективности производства.
Риск чрезмерной мощности
Однако более высокая мощность не всегда лучше. Чрезмерно энергичная плазма может вызвать повреждение подложки из-за ионной бомбардировки. Она также может ухудшить качество осажденной пленки, приводя к плохой структурной целостности, высоким внутренним напряжениям или нежелательным химическим свойствам. Необходимо найти баланс между скоростью осаждения и качеством пленки.
Оптимизация плазмы для вашей цели осаждения
Идеальные условия плазмы полностью зависят от конкретной пленки, которую вы создаете, и используемой подложки.
- Если ваша основная цель — максимизировать скорость осаждения: Осторожно увеличивайте мощность плазмы, внимательно отслеживая напряжение и однородность пленки, чтобы найти оптимальную производительность без ущерба для устройства.
- Если ваша основная цель — качество и целостность пленки: Используйте более низкие настройки мощности плазмы и вместо этого оптимизируйте другие переменные, такие как скорости потока газа и давление в камере, для достижения контролируемой, высококачественной среды роста.
- Если ваша основная цель — защита чувствительной подложки: Начните с наименьшей эффективной мощности плазмы и температуры, чтобы установить базовый процесс, гарантируя, что подложка не будет повреждена во время осаждения.
В конечном итоге, освоение плазмы дает вам точный контроль над энергией в вашем процессе осаждения, открывая возможности, которые одно лишь тепло не может обеспечить.
Сводная таблица:
| Аспект | Роль плазмы в PECVD |
|---|---|
| Источник энергии | Обеспечивает электрическую энергию через электрическое поле вместо тепловой энергии |
| Реактивные частицы | Генерирует ионы, радикалы и электроны для запуска химических реакций |
| Температурное преимущество | Позволяет осаждение при более низких температурах, идеально подходит для чувствительных подложек |
| Ключевые переменные | Мощность плазмы влияет на скорость осаждения и качество пленки |
| Оптимизация | Баланс мощности для скорости, качества или защиты подложки |
Откройте для себя точный контроль над осаждением тонких пленок с помощью передовых систем PECVD от KINTEK! Используя исключительные научно-исследовательские разработки и собственное производство, мы предоставляем различным лабораториям индивидуальные решения для высокотемпературных печей, включая системы CVD/PECVD. Наши мощные возможности глубокой кастомизации гарантируют, что мы удовлетворим ваши уникальные экспериментальные потребности — независимо от того, работаете ли вы с чувствительными подложками или стремитесь к высококачественному росту пленки. Свяжитесь с нами сегодня, чтобы обсудить, как наши решения могут повысить эффективность ваших исследований и производства!

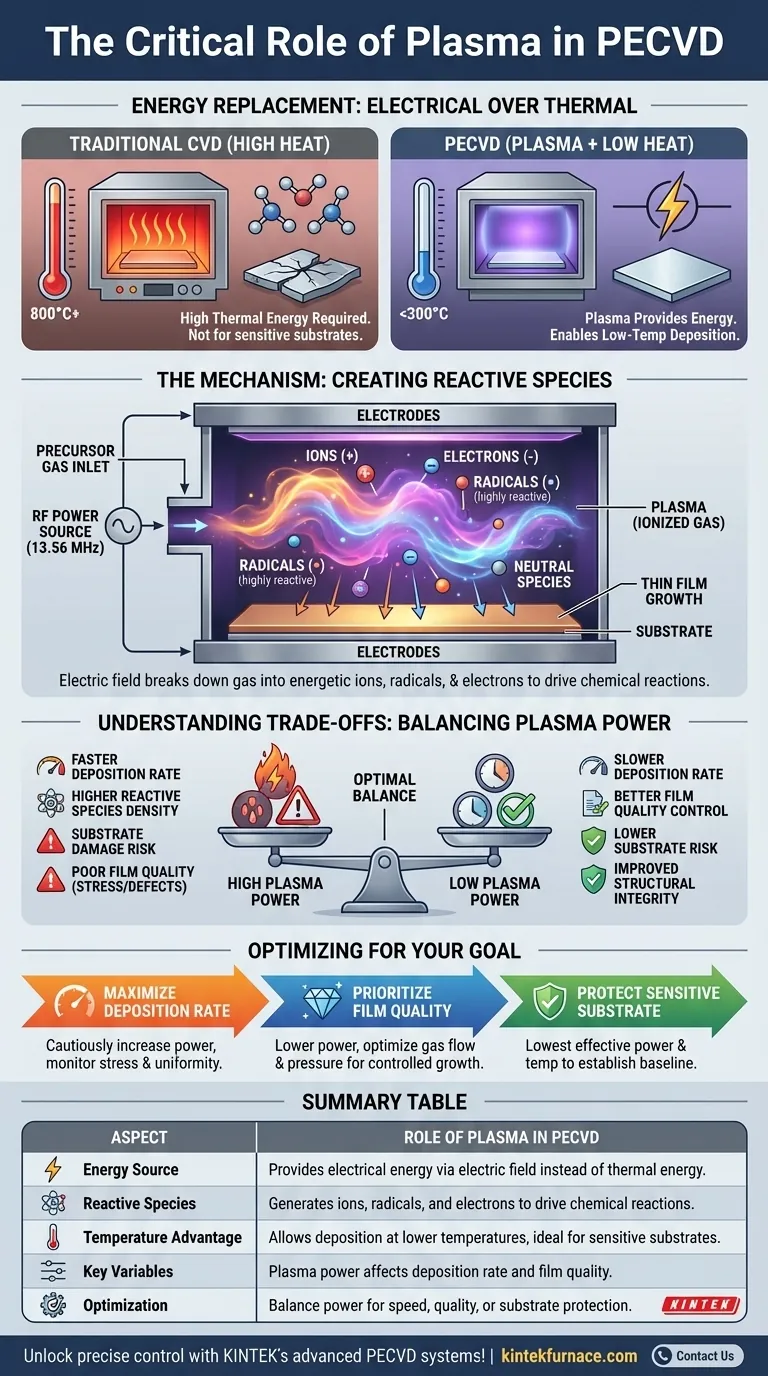

Визуальное руководство
