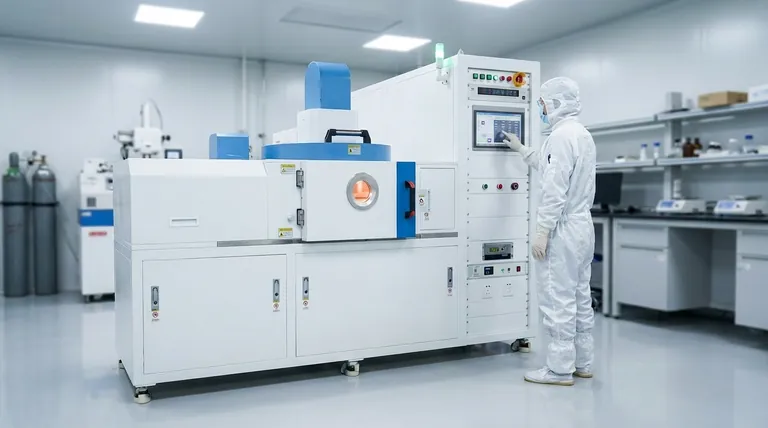

Химическое осаждение из паровой фазы с усилением плазмы (PECVD) - это универсальная технология осаждения тонких пленок, использующая плазму для проведения химических реакций при более низких температурах, чем при традиционном CVD. Она широко используется в таких отраслях, как производство полупроводников, солнечной энергии, оптики и биомедицинских приборов, для нанесения функциональных покрытий с точным контролем таких свойств, как толщина, состав и напряжение. Основные области применения включают пассивирующие слои в электронике, антибликовые покрытия в оптике и активные слои в тонкопленочных солнечных батареях, что делает его незаменимым в современном производстве и исследованиях.
Объяснение ключевых моментов:
-
Основной механизм PECVD
- В отличие от традиционного CVD, PECVD использует плазму (ионизированный газ) для расщепления газов-прекурсоров при более низких температурах (200-400°C), что позволяет осаждать на термочувствительные подложки, такие как полимеры или предварительно обработанные полупроводниковые пластины.
- Плазма генерирует реактивные виды (радикалы, ионы), которые способствуют ускорению осаждения и улучшению однородности пленки, что очень важно для наноразмерных покрытий в электронике.
-
Основные промышленные применения
-
Полупроводники и микроэлектроника:
- Осаждение изолирующих слоев (например, нитрида кремния для изоляции между проводящими слоями).
- Формирует пассивирующие покрытия для защиты микросхем от влаги и механических повреждений.
- Используется в устройствах MEMS для нанесения жертвенных слоев и пленок, контролирующих напряжение.
-
Солнечная энергия:
- Осаждает слои аморфного кремния (a-Si) или нитрида кремния (SiN) в тонкопленочных солнечных элементах, улучшая поглощение света и пассивацию поверхности.
- Позволяет создавать тандемные солнечные элементы путем укладки нескольких светопоглощающих слоев.
-
Оптика:
- Создает антибликовые покрытия для линз (например, солнцезащитных очков) и оптических фильтров.
- Нанесение твердых, устойчивых к царапинам слоев на точные приборы.
-
Полупроводники и микроэлектроника:
-
Межотраслевое применение
- Биомедицина: Защитные покрытия для имплантатов (например, биосовместимый карбид кремния) для уменьшения коррозии.
- Упаковка: Тонкие инертные барьеры для упаковки пищевых продуктов (например, пакетов с чипсами) для увеличения срока хранения.
- Трибология: Износостойкие покрытия (например, алмазоподобный углерод) для механических деталей.
-
Преимущества перед другими методами
- Более низкая температура: Совместимость с подложками, разрушающимися при высокой температуре.
- Настраиваемые свойства пленки: Регулируйте параметры плазмы для управления напряжением, плотностью или оптическими свойствами.
- Масштабируемость: Подходит как для НИОКР (небольшие партии), так и для массового производства (покрытие от рулона к рулону).
-
Развивающиеся инновации
- Гибкая электроника: Нанесение проводящих пленок на гнущиеся подложки для носимых устройств.
- Хранение энергии: Тонкопленочные покрытия для электродов аккумуляторов с целью повышения эффективности.
Задумывались ли вы о том, как низкотемпературные возможности PECVD позволяют создавать гибкие дисплеи следующего поколения? Эта технология спокойно лежит в основе достижений от экранов смартфонов до медицинских приборов "лаборатория-на-чипе".
Сводная таблица:
| Применение | Основные области применения |
|---|---|
| Полупроводники | Изолирующие слои, пассивирующие покрытия, пленки для МЭМС-устройств |
| Солнечная энергия | Слои аморфного кремния, антиотражающие покрытия для солнечных батарей |
| Оптика | Антибликовые покрытия, устойчивые к царапинам слои для линз |
| Биомедицина | Биосовместимые покрытия для имплантатов, защита от коррозии |
| Упаковка | Тонкие барьерные пленки для упаковки пищевых продуктов и электроники |
| Трибология | Износостойкие покрытия для механических деталей |
