По своей сути, вакуумная печь для пайки состоит из двух основных компонентов: герметичной, двухстенной нагревательной камеры и мощной системы вакуумного насоса. Эти части работают согласованно, чтобы создать высококонтролируемую, бескислородную среду. Это позволяет припою плавиться и заполнять швы узла, создавая исключительно чистые и прочные соединения без необходимости использования химического флюса.
Простота основных компонентов вакуумной печи скрывает ее истинную функцию. Ее цель — не просто нагревать детали, а создавать первозданный, активный вакуум, который фундаментально меняет физику процесса пайки, обеспечивая металлургические связи, которые невозможно получить на открытом воздухе.
Как компоненты обеспечивают процесс пайки
Вакуумная печь — это интегрированная система, где каждый компонент играет критически важную роль в достижении идеальной пайки. Понимание того, как они взаимодействуют, объясняет, почему этот процесс выбирается для ответственных применений.
Двухстенная нагревательная камера
Это сердце печи, где происходит весь термический процесс. Ее двухстенная конструкция обеспечивает изоляцию и структурную целостность при создании глубокого вакуума. Внутри сложные нагревательные элементы точно контролируют температуру паяемых деталей.
Система вакуумной откачки
Эта система отвечает за удаление воздуха — и, что самое главное, кислорода — из нагревательной камеры. Устраняя кислород, печь предотвращает образование оксидов на металлических поверхностях при их нагреве. Это самая важная функция, которая отличает вакуумную пайку от других методов.
Система терморегулирования
Интегрированная, но отдельная система, термоконтроллер управляет скоростями нагрева и охлаждения с исключительной точностью. Он постепенно повышает температуру до точки плавления припоя (например, 580-620°C для алюминия), удерживает ее там, чтобы обеспечить растекание, а затем контролирует скорость охлаждения, чтобы предотвратить термический удар, деформацию или растрескивание в окончательной сборке.
Процесс в действии
Эти компоненты облегчают многоступенчатый процесс, который гарантирует целостность соединения.
Шаг 1: Создание первозданной среды
После того как тщательно очищенные детали загружены и камера герметизирована, активируется система вакуумной откачки. Она удаляет атмосферу, создавая чистую среду, необходимую для успешной пайки.
Шаг 2: Нагрев и растекание припоя
Система терморегулирования и нагревательные элементы работают вместе, чтобы медленно повышать температуру. Как только температура пайки достигнута, припой плавится. Поскольку вакуум предотвратил образование оксидов на основных металлах, расплавленный припой чисто и равномерно заполняет шов за счет капиллярного действия.
Шаг 3: Контролируемое охлаждение и затвердевание
Как только припой полностью проник в шов, система терморегулирования запускает медленный, запрограммированный цикл охлаждения. Это гарантирует правильное затвердевание припоя и отсутствие внутренних напряжений в готовом узле, что критически важно при соединении разнородных материалов.
Понимание компромиссов
Хотя процесс вакуумной пайки мощный, он не является универсальным решением. Его эффективность зависит от контроля переменных как внутри, так и вне печи.
Абсолютная необходимость чистоты
Вакуумная печь не может исправить загрязненные детали. Процесс основан на том, что детали должны быть идеально чистыми перед загрузкой. Любые остаточные масла, грязь или сильные оксиды будут препятствовать пайке, и среда печи не может их удалить.
Высокие первоначальные инвестиции
Вакуумные печи для пайки — это сложные, высокоточные машины. Первоначальные капитальные затраты значительно выше, чем для обычных печей или установок для пайки горелкой.
Конструкция шва не подлежит обсуждению
Процесс точный, но не прощающий ошибок. Чтобы капиллярное действие работало эффективно, зазор между соединяемыми деталями должен быть строго контролируемым, обычно в пределах от 0,025 мм до 0,125 мм. Неправильный зазор приведет к неудачному соединению, независимо от качества печи.
Правильный выбор для вашей цели
Выбор вакуумной пайки полностью зависит от требуемого результата для ваших компонентов.
- Если ваш основной акцент на надежность и прочность: Бесфлюсовые, беспоровые соединения, созданные в вакууме, идеально подходят для критически важных применений, таких как аэрокосмическая промышленность, медицина и высокопроизводительные автомобильные детали.
- Если ваш основной акцент на соединение сложных или разнородных материалов: Точный термический контроль вакуумной печи необходим для управления различными коэффициентами расширения и предотвращения напряжений при соединении металлов с другими металлами или с керамикой.
- Если ваш основной акцент на экономическую эффективность в масштабе: Несмотря на высокую первоначальную стоимость, отсутствие необходимости в послепаяльной очистке и чрезвычайно низкий процент дефектов делают вакуумную пайку высокоэффективной для крупносерийного производства.
В конечном итоге, вакуумная печь для пайки — это инструмент для достижения металлургического совершенства в контролируемой среде.
Сводная таблица:
| Компонент | Функция | Ключевое преимущество |
|---|---|---|
| Двухстенная нагревательная камера | Обеспечивает изоляцию и содержит нагревательные элементы для точного контроля температуры | Обеспечивает структурную целостность и равномерный нагрев в вакуумной среде |
| Система вакуумной откачки | Удаляет воздух и кислород для предотвращения образования оксидов | Обеспечивает бесфлюсовую пайку для исключительно чистых и прочных соединений |
| Система терморегулирования | С высокой точностью управляет скоростями нагрева и охлаждения | Предотвращает термический удар и деформацию, обеспечивая целостность соединения |
Готовы добиться безупречных результатов пайки? Используя исключительные исследования и разработки, а также собственное производство, KINTEK предоставляет различным лабораториям передовые решения для высокотемпературных печей. Наша продуктовая линейка, включающая муфельные, трубчатые, роторные печи, вакуумные и атмосферные печи, а также системы CVD/PECVD, дополняется нашими широкими возможностями глубокой кастомизации для точного соответствия уникальным экспериментальным требованиям. Свяжитесь с нами сегодня, чтобы обсудить, как наши вакуумные печи для пайки могут улучшить ваш процесс с помощью надежных, высокопрочных соединений для аэрокосмической, медицинской и других критически важных областей применения!

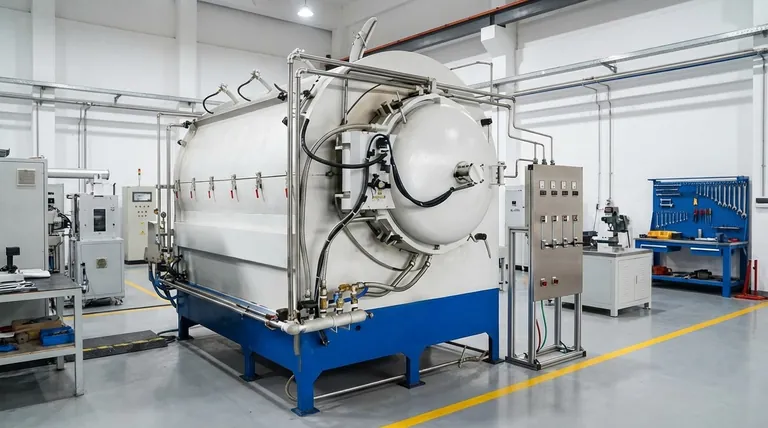

Визуальное руководство
