Как Работает Вакуумная Система В Этих Печах? Обеспечение Чистоты И Производительности В Высокотемпературных Процессах

По своей сути, вакуумная система печи — это усовершенствованный воздушный насос. Она предназначена для удаления воздуха, влаги и других реактивных газов из герметичной камеры до и во время высокотемпературного процесса. Это достигается с помощью ряда специализированных насосов, способных создавать чрезвычайно низкое давление, в то время как датчики и клапаны обеспечивают точный мониторинг и контроль этой среды.

Истинная цель вакуумной системы — не просто создать пустоту; это создание химически чистой среды. Удаляя реактивные газы, такие как кислород, система обеспечивает высокотемпературную обработку материалов без загрязнения и окисления, которые произошли бы на открытом воздухе.

Основная цель: Химически чистая среда

Основное преимущество вакуумной печи — способность контролировать среду, или ее отсутствие, вокруг обрабатываемой детали. Этот контроль критически важен для достижения определенных свойств материала, которые невозможны в стандартной печи.

Устранение загрязнений

Когда материалы нагреваются до экстремальных температур, их поверхности становятся очень реактивными. Любые присутствующие газы атмосферы, такие как кислород или водяной пар, будут активно вступать в реакцию с материалом. Вакуумная система удаляет эти загрязнения, гарантируя, что конечный продукт будет чистым и свободным от нежелательных поверхностных слоев или химических изменений.

Предотвращение окисления

Наиболее распространенной и пагубной реакцией при высоких температурах является окисление (ржавление). Эвакуируя камеру до почти идеального вакуума, система лишает среду кислорода, необходимого для протекания этого процесса. В результате детали получаются яркими, чистыми и без окисления.

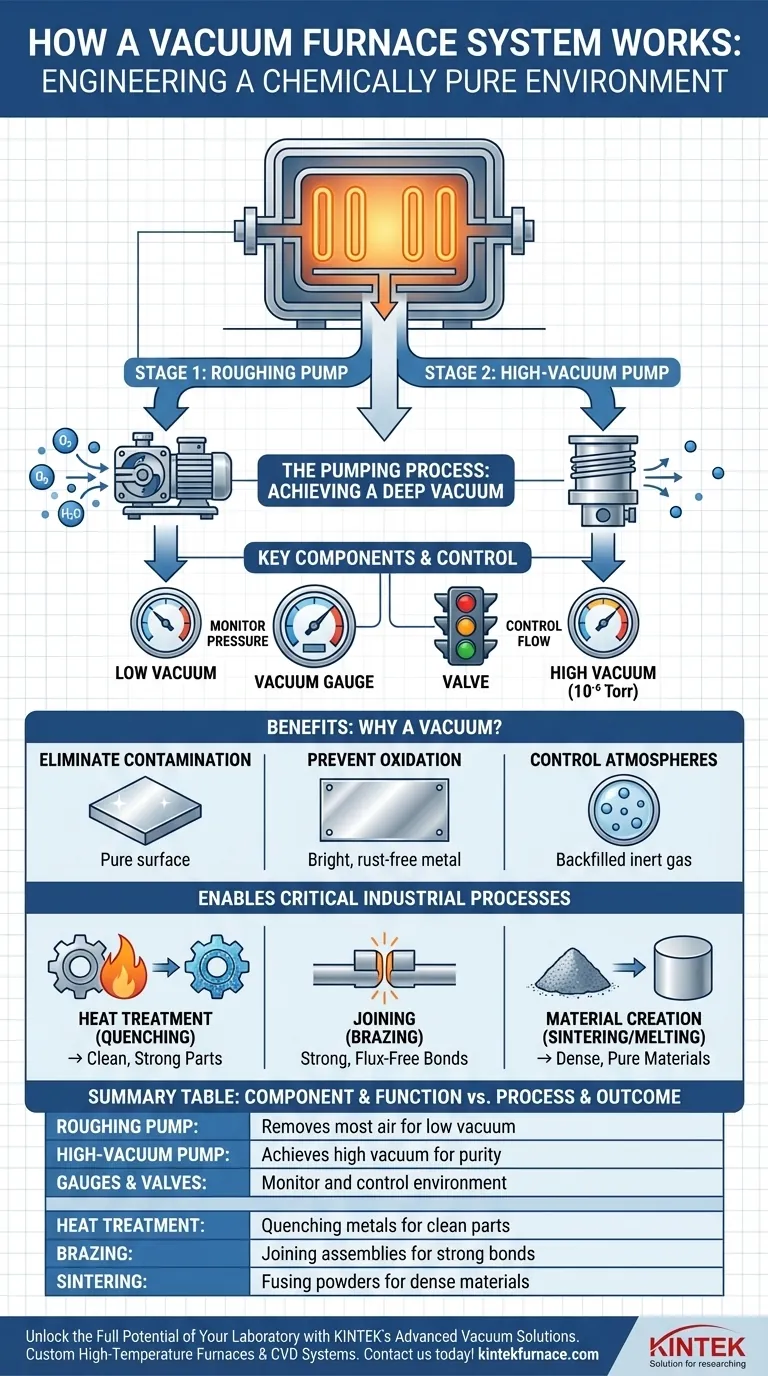

Разбор процесса откачки

Достижение глубокого вакуума обычно представляет собой двухступенчатый процесс, поскольку ни один насос не является эффективным во всем диапазоне давлений от атмосферного до почти нулевого.

Этап 1: Форвакуумный насос

Процесс начинается с механического насоса, часто называемого "форвакуумным" насосом. Его задача — выполнять основную работу по удалению большей части воздуха из камеры. Этот насос эффективно снижает давление в камере с атмосферного до уровня "мягкого" или "низкого" вакуума.

Этап 2: Вакуумный насос высокого разрежения

После того как форвакуумный насос выполнил свою работу, в дело вступает вакуумный насос высокого разрежения. Это может быть диффузионный насос или турбомолекулярный насос, которые работают по разным принципам, но имеют одну и ту же цель. Они специализируются на удалении оставшихся, разреженно распределенных молекул газа для достижения "высокого" или "глубокого" вакуума, необходимого для чувствительных процессов, достигая давлений до 10⁻⁶ Торр и даже ниже.

Роль датчиков и клапанов

Весь этот процесс управляется сложной системой управления. Вакуумные датчики действуют как спидометры, постоянно измеряя давление внутри камеры. Клапаны действуют как светофоры, открываясь и закрываясь для изоляции различных насосов, контроля скорости откачки или впуска специфических инертных газов, таких как аргон, для применений с частичным давлением.

Понимание компромиссов и соображений

Несмотря на свою мощность, вакуумные системы вносят сложности и требуют тщательного выбора в зависимости от конкретной промышленной цели.

Сложность и стоимость системы

Вакуумная печь по своей сути сложнее и дороже атмосферной печи. Необходимость в прочных герметичных камерах, нескольких типах насосов и точных системах управления приводит к значительному увеличению стоимости и требований к техническому обслуживанию.

Согласование насоса с процессом

Не все применения требуют сверхвысокого вакуума. Процесс, которому требуется только предотвращение сильного окисления, может быть успешным с помощью простой системы механических насосов ("мягкий" вакуум). Однако применения, требующие экстремальной чистоты, такие как вакуумная пайка аэрокосмических компонентов, требуют двухступенчатой системы для достижения "высокого" вакуума.

Введение специфических сред

Иногда конечной целью является не чистый вакуум. Систему можно использовать для сначала эвакуации всех загрязнений, а затем для обратного заполнения камеры специфическим инертным газом высокой чистоты. Это создает контролируемую, нереактивную среду для таких процессов, как вакуумное спекание, где газ может способствовать теплопередаче, не вызывая загрязнения.

Как вакуум обеспечивает ключевые промышленные процессы

Контролируемая среда, создаваемая вакуумной системой, является ключевым фактором для нескольких критически важных производственных методов.

Для термообработки (закалки)

Нагрев и быстрое охлаждение металлов в вакууме (закалка) достигают желаемой твердости и прочности без окалины и обесцвечивания, которые происходят на воздухе. В результате получается более чистая, превосходная деталь, которая часто не требует последующей очистки.

Для соединения (пайки)

Вакуумная пайка позволяет соединять сложные узлы. Присадочный металл плавится и течет в чистой среде, создавая соединение, которое исключительно прочно и свободно от пустот или загрязнений флюсом.

Для создания материалов (спекание и дуговая плавка)

Такие процессы, как вакуумное спекание, сплавляют металлические порошки в твердые объекты, в то время как вакуумная дуговая плавка очищает металлы путем их расплавления с помощью электрической дуги. В обоих случаях вакуум гарантирует, что конечный материал будет плотным, чистым и будет обладать желаемой структурной целостностью.

Выбор правильного подхода для вашего применения

Конфигурация вакуумной системы полностью определяется желаемым результатом процесса.

Если ваш основной фокус — предотвращение основного окисления: Часто достаточно более простой однонасосной системы, создающей "мягкий" вакуум, что более экономично.
Если ваш основной фокус — максимальная чистота и прочность соединения: Многоступенчатая система с высоковакуумными насосами является обязательной для удаления следовых загрязнений.
Если ваш основной фокус — контролируемые химические реакции: Система должна быть способна как к глубокой эвакуации, так и к точному обратному заполнению специфическим технологическим газом.

В конечном счете, вакуумная система дает вам абсолютный контроль над химической средой при высоких температурах, позволяя создавать материалы и детали с беспрецедентной чистотой и производительностью.

Как работает вакуумная система в этих печах? Обеспечение чистоты и производительности в высокотемпературных процессах

Сводная таблица:

Компонент	Функция	Ключевое преимущество
Форвакуумный насос	Удаляет большую часть воздуха для создания низкого вакуума	Экономичность для базового предотвращения окисления
Вакуумный насос высокого разрежения	Достигает высокого вакуума для чистоты	Обеспечивает процессы без загрязнений
Датчики и клапаны	Контроль и мониторинг вакуумной среды	Обеспечивает точное управление давлением
Процесс	Применение	Результат
Термообработка	Закалка металлов	Чистые, прочные детали без окалины
Пайка	Соединение узлов	Прочные соединения без остатков флюса
Спекание	Сплавление металлических порошков	Плотные, чистые материалы
