В материаловедении трубчатое ХОГ (химическое осаждение из газовой фазы) — это специфический метод, который выполняется внутри герметичной трубчатой печи. Эта техника используется для синтеза высокочистых тонких пленок и кристаллических материалов, таких как двумерные (2D) материалы, на подложке. Процесс включает введение химических прекурсоров в нагретую трубку под вакуумом, где они реагируют и осаждаются на поверхность подложки атом за атомом.
Трубчатое ХОГ лучше всего понимать не просто как процесс, а как контролируемую среду. Ограничивая химическую реакцию герметичной трубчатой печью, этот метод обеспечивает исключительный контроль над температурой, давлением и атмосферой, необходимый для выращивания высокочистых, однородных тонких пленок и кристаллов.
Деконструкция процесса трубчатого ХОГ
Системы трубчатого ХОГ разработаны на основе центрального принципа: создание нетронутой высокотемпературной реакционной зоны, изолированной от внешнего мира. Каждый компонент играет критическую роль в достижении этой контролируемой среды.
Роль трубчатой печи
Ядром системы является трубчатая печь, которая обеспечивает высокие температуры, необходимые для протекания химической реакции. Эта печь нагревает кварцевую или керамическую трубку, содержащую материал подложки.
Точный контроль температуры имеет решающее значение, поскольку он напрямую влияет на скорость роста и качество конечного материала.
Создание контролируемой атмосферы
Процесс выполняется под вакуумом, значительно ниже атмосферного давления. Вакуумная система удаляет воздух и другие загрязнители из трубки до начала реакции.
Это гарантирует, что осажденная пленка состоит только из предполагаемых химических прекурсоров, что приводит к очень высокой чистоте.
Введение газов-прекурсоров
Прекурсоры — это летучие химические соединения, содержащие атомы, необходимые для создания нового материала. Они вводятся в нагретую трубку в виде газа или пара.
Эти прекурсоры перемещаются по трубке, пока не достигнут горячей зоны, где находится подложка. Этот процесс иногда называют химическим переносом из газовой фазы.
Осаждение и рост материала
На горячей поверхности подложки прекурсоры разлагаются или реагируют друг с другом. Эта химическая реакция приводит к осаждению желаемого материала в виде твердой, прочной тонкой пленки.
Осаждение происходит молекула за молекулой, что позволяет формировать высокоупорядоченные кристаллические структуры, включая однослойные 2D-материалы.
Расширенный контроль процесса
Современные системы трубчатого ХОГ могут быть очень сложными. Некоторые из них включают такие функции, как плазменные источники для ускорения реакции или скользящие столики для быстрого нагрева и охлаждения подложки.
Эти дополнения обеспечивают еще больший контроль над конечными свойствами материала.
Понимание компромиссов трубчатого ХОГ
Хотя трубчатое ХОГ является мощным методом, оно не является решением для каждого применения. Понимание его неотъемлемых преимуществ и ограничений является ключом к его эффективному использованию.
Преимущество: высокая чистота и кристалличность
Основным преимуществом трубчатого ХОГ является чрезвычайно высокое качество материалов, которые оно может производить. Герметичная вакуумная среда минимизирует загрязнение, что приводит к исключительной чистоте и почти идеальным кристаллическим структурам.
Это делает его предпочтительным методом для передовых исследований и применений, где совершенство материала имеет первостепенное значение.
Преимущество: универсальность в синтезе материалов
Трубчатое ХОГ очень универсально. Изменяя прекурсоры, температуру и давление, можно синтезировать широкий спектр материалов.
Он особенно хорошо подходит для выращивания новых материалов, таких как 2D-листы (например, дисульфид тантала) и сложные гетероструктуры, которые включают наслоение различных слоев материала друг на друга.
Ограничение: масштабируемость и пакетная обработка
Основным недостатком является масштабируемость. Трубчатые печи по своей природе являются пакетными и ограничены физическими размерами трубки.
Это делает процесс менее подходящим для крупномасштабного непрерывного промышленного производства по сравнению с другими методами осаждения. Это в первую очередь лабораторный и специализированный производственный инструмент.
Ограничение: ограничения по размеру подложки
Диаметр трубки печи напрямую ограничивает максимальный размер подложки, которая может быть обработана. Это может быть существенным ограничением для применений, требующих покрытий большой площади.
Правильный выбор для вашей цели
Решение об использовании трубчатого ХОГ полностью зависит от приоритетов вашего проекта. Это выбор, который уравновешивает качество материала и объем производства.
- Если ваша основная цель — исследования и разработка новых материалов: Трубчатое ХОГ предлагает точность и контроль окружающей среды, необходимые для экспериментов с 2D-материалами и сложными гетероструктурами.
- Если ваша основная цель — производство небольших партий высокочистых кристаллических пленок: Этот метод идеален благодаря отличной изоляции от загрязняющих веществ, обеспечивающей высочайшее качество материала.
- Если ваша основная цель — крупномасштабное промышленное покрытие: Вам следует рассмотреть другие конфигурации ХОГ или методы ФОГ (физического осаждения из газовой фазы), которые разработаны для высокой пропускной способности и более крупных подложек.
В конечном итоге, выбор трубчатого ХОГ — это решение, в котором приоритет отдается качеству материала и контролю процесса превыше всего.
Сводная таблица:
| Аспект | Описание |
|---|---|
| Процесс | Химическое осаждение из газовой фазы внутри герметичной трубчатой печи. |
| Основное применение | Синтез высокочистых тонких пленок и кристаллических материалов (например, 2D-материалов). |
| Ключевое преимущество | Исключительный контроль для высокой чистоты и кристалличности. |
| Основное ограничение | Ограниченная масштабируемость и размер подложки из-за пакетной обработки. |
| Идеально для | НИОКР и мелкосерийного производства, где качество материала имеет первостепенное значение. |
Готовы достичь непревзойденной чистоты материала с помощью индивидуального решения трубчатого ХОГ?
Используя исключительные возможности НИОКР и собственное производство, KINTEK предоставляет различным лабораториям передовые высокотемпературные печные решения. Наша линейка продуктов, включающая трубчатые печи и системы ХОГ/ПЭХОГ, дополняется нашей сильной способностью к глубокой индивидуализации для точного удовлетворения уникальных экспериментальных требований по синтезу 2D-материалов и высокочистых тонких пленок.
Свяжитесь с нами сегодня, чтобы обсудить, как индивидуально настроенная система трубчатого ХОГ от KINTEK может поднять ваши исследования и разработки на новый уровень.

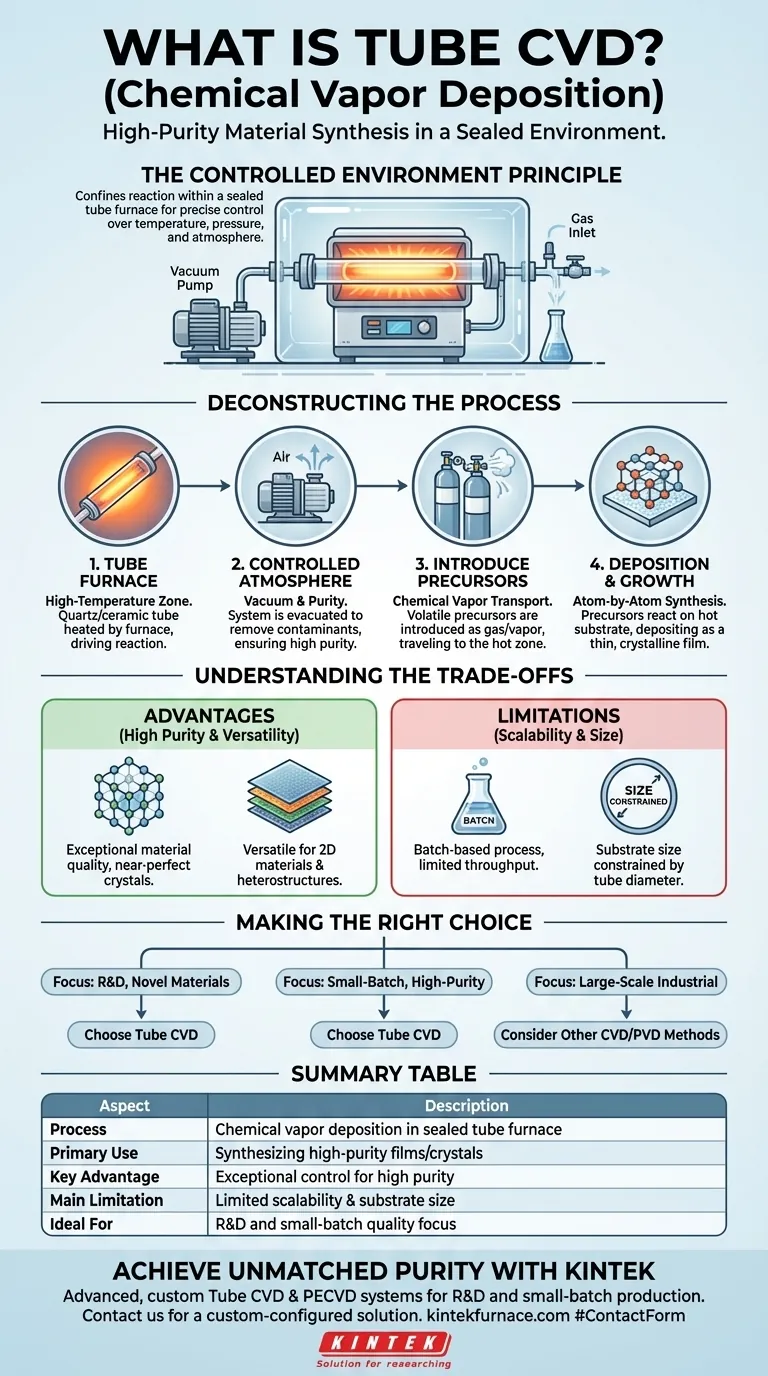

Визуальное руководство
