В химическом осаждении из плазмы микроволнового диапазона (МХОХУ) плазма широко подразделяется на два различных режима, определяемых рабочим давлением газа и мощностью микроволн: плазма низкого давления и плазма высокого давления. Это различие критически важно, поскольку оно определяет фундаментальную природу плазмы, ее химическую реакционную способность и пригодность для различных процессов осаждения.
Выбор между МХОХУ при низком и высоком давлении является стратегическим решением, которое определяет термическое равновесие и химический состав плазмы. Это напрямую влияет на скорость роста материала, его качество и общую эффективность процесса осаждения.
Понимание МХОХУ с плазмой низкого давления
МХОХУ с плазмой низкого давления представляет собой более традиционный и широко изученный режим. Он работает в условиях, которые создают специфический тип плазмы с отчетливыми характеристиками.
Условия работы
Системы в этой категории обычно работают при давлении от 10 до 100 Торр. Поддержание стабильной плазмы при этих более низких давлениях, как правило, требует меньшей мощности микроволн по сравнению с альтернативой высокого давления.
Плазма в неравновесном состоянии
Определяющей характеристикой плазмы низкого давления является ее состояние термического неравновесия. В этом состоянии существует большая разница температур между высокоэнергичными, «горячими» электронами и гораздо более «холодными» нейтральными газовыми частицами и ионами.
Электроны эффективно поглощают энергию из микроволнового поля, но из-за низкого давления и меньшего количества столкновений они не передают эту энергию эффективно более тяжелым частицам.
Понимание МХОХУ с плазмой высокого давления
МХОХУ с плазмой высокого давления — это более интенсивный режим, который переводит плазму в состояние, более химически активное и термически сложное.
Условия работы
Эта категория включает гораздо более высокое рабочее давление, обычно от 1 атмосферы до 10 атмосфер. Поддержание стабильной, плотной плазмы в этих условиях требует значительно большей входной мощности микроволн.
Плазма, приближающаяся к равновесию
В условиях высокого давления частые столкновения между частицами приводят к гораздо более эффективной передаче энергии от электронов к нейтральным газовым частицам. Это приводит к гораздо менее выраженному температурному дисбалансу.
Это состояние описывается как близкое к термическому равновесию, где весь объем плазмы, включая газ, становится чрезвычайно горячим.
Критические компромиссы: Давление против химии плазмы
Выбор режима давления не случаен; он включает в себя прямую зависимость между контролем процесса, скоростью осаждения и качеством материала. Основное различие заключается в результирующей химии плазмы.
Концентрация активных частиц
Плазма высокого давления представляет собой гораздо более мощную химическую среду. Высокая температура и частота столкновений приводят к значительно более высокой концентрации атомного водорода и других критически важных радикалов. Эти частицы необходимы для высококачественного роста материала, особенно для синтеза алмазов.
Плазма низкого давления, будучи более холодной и менее плотной, производит более низкую концентрацию этих активных частиц.
Управление температурой и сложность
Состояние плазмы высокого давления, близкое к равновесию, означает, что сам газ чрезвычайно горяч, что создает серьезную проблему управления тепловым режимом. Подложки и сам реактор должны быть спроектированы так, чтобы выдерживать и рассеивать это интенсивное тепло.
Системы низкого давления, как правило, более холодные и создают меньшую тепловую нагрузку на подложку и оборудование, что упрощает конструкцию реактора.
Скорость роста против однородности
Высокая плотность реактивных частиц в плазме высокого давления часто приводит к более высоким скоростям осаждения. Однако управление интенсивной термической средой для достижения однородного роста на большой площади может быть более сложным. Системы низкого давления могут обеспечивать более медленный рост, но потенциально лучшую однородность на большой площади и контроль процесса.
Сделайте правильный выбор для вашей цели
Специфические требования вашего приложения к качеству материала, скорости роста и чувствительности подложки определят идеальный режим МХОХУ.
- Если ваша основная цель — высокоскоростной синтез алмазов высокого качества: МХОХУ высокого давления является лучшим выбором, поскольку он генерирует высокую плотность атомного водорода, необходимую для травления графитового углерода и содействия sp³-связыванию.
- Если ваша основная цель — осаждение на чувствительных к температуре подложках или фундаментальные исследования: МХОХУ низкого давления обеспечивает более контролируемую низкотемпературную среду, которая с меньшей вероятностью повредит подложку и предлагает более широкое технологическое окно.
В конечном счете, овладение МХОХУ требует понимания того, что давление и мощность — это не просто настройки, а рычаги для контроля фундаментальной химии вашей плазмы.
Сводная таблица:
| Категория | Рабочее давление | Мощность микроволн | Состояние плазмы | Ключевые характеристики |
|---|---|---|---|---|
| Плазма низкого давления | 10-100 Торр | Меньше | Термическое неравновесие | Более холодная, лучший контроль процесса, подходит для чувствительных подложек |
| Плазма высокого давления | 1-10 атм | Больше | Близко к термическому равновесию | Более горячая, более высокие скорости роста, идеально подходит для высококачественного синтеза алмазов |
Испытываете трудности с выбором подходящего режима плазмы МХОХУ для уникальных потребностей вашей лаборатории? KINTEK специализируется на передовых высокотемпературных решениях для печей, включая системы CVD/PECVD, с глубокими возможностями индивидуальной настройки для точного соответствия вашим экспериментальным требованиям. Независимо от того, нужны ли вам МХОХУ высокого давления для быстрого роста алмазов или системы низкого давления для деликатных подложек, наша команда экспертов поможет оптимизировать ваш процесс. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем повысить эффективность нанесения покрытий и качество материала!

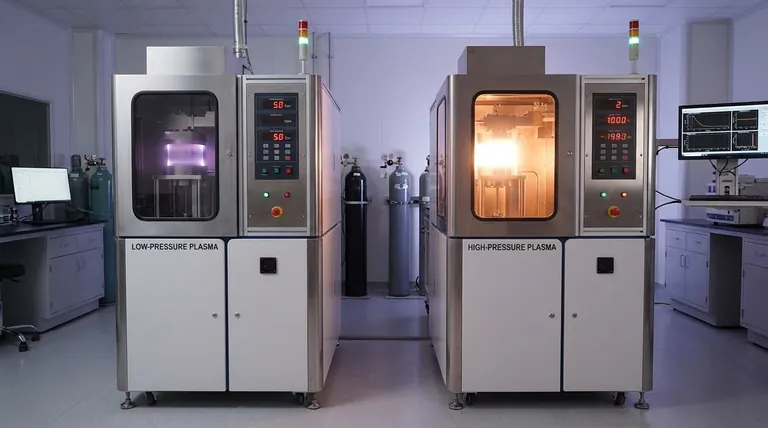

Визуальное руководство
