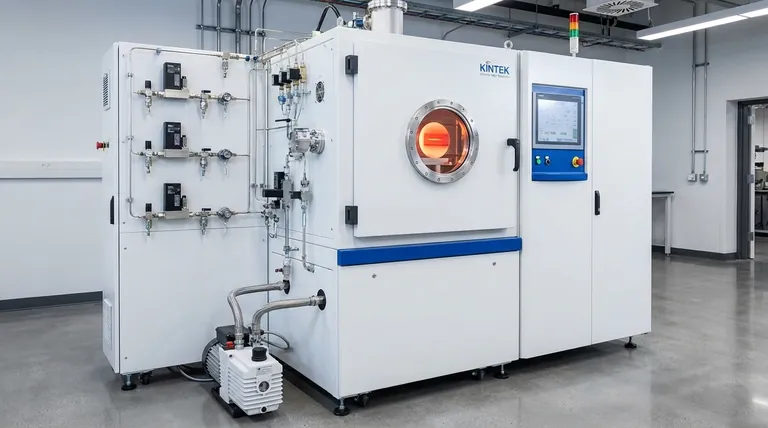

По своей сути, стандартная система химического осаждения из газовой фазы (CVD) состоит из пяти ключевых компонентов. Это система подачи газа, реакционная камера, механизм нагрева подложки, вакуумная система и вытяжная система. Каждая часть выполняет отдельную функцию, работая согласованно для создания высококонтролируемой среды для выращивания тонких пленок на подложке.
Систему CVD лучше всего понимать не как набор деталей, а как тщательно спроектированную среду. Каждый компонент является рычагом управления потоком материи и энергии, обеспечивая точное, послойное создание новых материалов из газообразных прекурсоров.
Основные функциональные блоки CVD-системы
Чтобы понять, как работает CVD-система, полезно проследить путь газов-прекурсоров от их источника до конечного осаждения и вывода. Каждый компонент играет критически важную роль в этом процессе.
Система подачи газа и прекурсоров
Это отправная точка всего процесса. Ее цель — подавать необходимые химические прекурсоры — строительные блоки пленки — в реакционную камеру в точном, воспроизводимом количестве.
Эта система использует контроллеры массового расхода (MFC) для точного регулирования скорости потока каждого газа. Этот контроль является фундаментальным для определения окончательной стехиометрии и качества осаждаемой пленки.
Реакционная камера
Реакционная камера является сердцем CVD-системы. Это герметичный сосуд, предназначенный для проведения химической реакции и изоляции ее от внешней атмосферы.
Камеры бывают различных конструкций, от простых горизонтальных трубчатых печей для исследований до сложных реакторов с «душевыми» головками для промышленного производства, но основная функция одна и та же: обеспечить стабильную площадку для осаждения.
Система нагрева подложки
Энергия необходима для разрыва химических связей газов-прекурсоров и инициирования реакции осаждения на поверхности подложки. Система нагрева обеспечивает эту критическую энергию активации.
Этого можно достичь различными методами, такими как резистивные нагревательные элементы, окружающие камеру, или лампы для быстрого термического отжига. Возможность программировать и поддерживать стабильную, равномерную температуру необходима для стабильного роста пленки.
Вакуумная система
Вакуумная система выполняет две критические функции. Во-первых, она удаляет окружающий воздух и загрязнения из камеры перед началом процесса, обеспечивая высокую чистоту среды.
Во-вторых, она поддерживает желаемое низкое давление во время осаждения. Используя насосы и дроссельные клапаны, система контролирует время пребывания газов в камере и влияет на среднюю длину свободного пробега молекул, что напрямую влияет на свойства пленки, такие как конформность.
Система вытяжки и очистки
После того как газы прореагировали или прошли через камеру, их необходимо безопасно удалить. Вытяжная система отводит непрореагировавшие прекурсоры и летучие побочные продукты от камеры.
Поскольку многие прекурсоры и побочные продукты CVD являются токсичными, легковоспламеняющимися или коррозионными, этот поток часто подается в систему очистки (или «скруббер»). Этот конечный компонент нейтрализует опасные материалы, прежде чем они будут выпущены в атмосферу.
Понимание компромиссов: простота против точности
Ни одна конструкция CVD-системы не является идеальной для каждого применения. Выбор и конфигурация компонентов включают фундаментальные компромиссы между стоимостью, сложностью и производительностью.
Управление процессом против стоимости системы
Простая трубчатая печь с ручными газовыми клапанами недорога, но предлагает ограниченный контроль над однородностью и воспроизводимостью пленки. Она может подходить для базовых исследований материалов.
В отличие от этого, система производственного класса с автоматизированными MFC, усовершенствованной геометрией камеры и встроенным мониторингом обеспечивает исключительную точность. Эта точность достигается за счет значительно более высокой стоимости и сложности эксплуатации.
Чистота против производительности
Достижение сверхвысокочистых пленок требует высокопроизводительной вакуумной системы (часто использующей турбомолекулярные насосы) и тщательного контроля загрязнений, что может быть медленным и дорогим.
Для применений, где производительность важнее абсолютной чистоты, может использоваться более простая вакуумная система и камера периодического действия. Это увеличивает количество подложек за один цикл за счет конечного уровня вакуума.
Согласование системы с вашей целью
Идеальная конфигурация CVD-системы полностью определяется ее предполагаемым назначением. Понимание вашей основной цели является первым шагом в оценке или проектировании системы.
- Если ваша основная цель — фундаментальные исследования: Отдайте приоритет системе с максимальной гибкостью, точным программируемым управлением температурой и давлением, а также возможностью легко менять различные прекурсоры.
- Если ваша основная цель — крупносерийное производство: Сделайте акцент на надежности, автоматизации и конструкции камеры, которые максимизируют однородность пленки на больших подложках или нескольких пластинах одновременно.
- Если ваша основная цель — работа с опасными материалами: Конструкция вытяжки, блокировок безопасности и системы очистки становится наиболее критическим фактором, превосходящим почти все остальные соображения.
В конечном счете, освоение CVD начинается с осознания того, что каждый компонент является рычагом, который вы можете использовать для влияния на конечные свойства вашего материала.
Сводная таблица:
| Компонент | Ключевая функция |
|---|---|
| Система подачи газа | Подача и регулирование газов-прекурсоров для стехиометрии пленки |
| Реакционная камера | Содержит и изолирует химическую реакцию для осаждения |
| Система нагрева подложки | Обеспечивает энергию активации для равномерного роста пленки |
| Вакуумная система | Удаляет загрязнения и контролирует давление для качества пленки |
| Вытяжная система | Безопасно удаляет и нейтрализует опасные побочные продукты |
