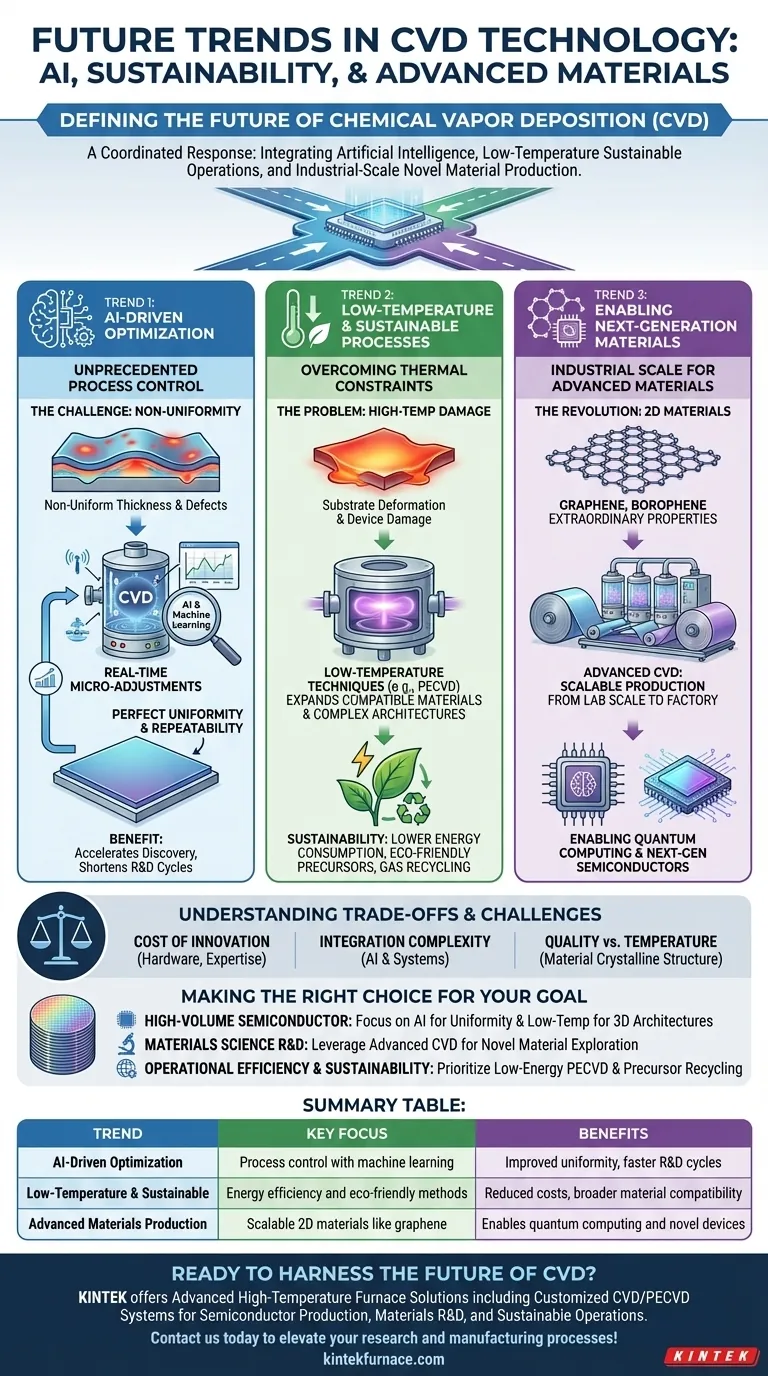

Технология химического осаждения из паровой фазы (CVD) находится на пороге трансформационного прогресса, обусловленного требованиями устойчивого развития, интеграцией искусственного интеллекта и разработкой новых материалов.В настоящее время она применяется в полупроводниках, оптоэлектронике и нанотехнологиях, но в будущем инновации будут направлены на экологически чистые процессы, интеллектуальную автоматизацию и материалы нового поколения, такие как двумерные пленки.Способность технологии точно создавать покрытия атомного масштаба обеспечивает ее важнейшую роль в таких развивающихся областях, как квантовые вычисления и гибкая электроника.
Разъяснение ключевых моментов:
-
Инновационные процессы, основанные на устойчивом развитии
Будущее установка для химического осаждения из паровой фазы Приоритет будет отдан системам:- Замена токсичных прекурсоров (например, газа силана) на более безопасные альтернативы
- Замкнутый цикл рециркуляции газа для минимизации отходов
- Энергоэффективные конфигурации CVD с усилением плазмы (PECVD), снижающие энергопотребление на 30-50%.
- Технологии улавливания побочных продуктов для опасных соединений, таких как производные фтора
-
Интеграция искусственного интеллекта и машинного обучения
Интеллектуальные системы CVD будут включать в себя:- Мониторинг осаждения в режиме реального времени с помощью спектроскопических датчиков
- Адаптивные алгоритмы управления процессом, динамически регулирующие расход/температуру газа
- Предиктивное обслуживание компонентов реактора с использованием аналитики вибрации/теплового режима
- Цифровое двойное моделирование для оптимизации качества покрытия перед физическими испытаниями
-
Возможности передовых материалов
Новые цели осаждения включают:- 2D материалы:Графен для гибкой электроники и борофен для анодов аккумуляторов
- Квантовые пленки:Топологические изоляторы с атомарно точными интерфейсами
- Гибридные покрытия:Градиентные пленки, сочетающие твердость PVD и конформность CVD
- Биоактивные слои:Антимикробные покрытия, легированные серебром, для медицинских приборов
-
Прорыв в области масштабируемости
Системы нового поколения позволят:- Рулонный CVD для непрерывного производства гибких дисплеев
- Многокамерные кластеры для обработки 12\"+ пластин с разбросом толщины <1%
- CVD при атмосферном давлении устраняет узкие места в вакуумной системе
- Комбинаторное осаждение, позволяющее получать 100+ вариантов материалов на партию
-
Разработки для конкретных областей применения
Ключевые отраслевые достижения:- Фотовольтаика:Тандемные солнечные элементы со слоями перовскита/кремния, осажденными методом PECVD
- Полупроводники:Селективное осаждение области для затворов транзисторов с нормами 3 нм
- Упаковка:Ультрабарьерные пленки (<10^-6 г/м²/день WVTR) для инкапсуляции OLED
- Аэрокосмическая промышленность:Самовосстанавливающиеся термобарьерные покрытия с помощью CVD с вкраплением микрокапсул
Эти инновации позволят переосмыслить прецизионное производство, создавая покрытия, которые еще пять лет назад были физически невозможны, и одновременно делая технологию более доступной для средних производителей благодаря модульным, масштабируемым системам.Особенно многообещающим является слияние вычислительной химии и аппаратного инжиниринга - представьте себе, что вы задаете желаемые свойства пленки с помощью программного обеспечения, а система CVD автоматически определяет оптимальные параметры процесса.Подобные возможности могут вскоре переместиться из исследовательских лабораторий на заводские цеха, постепенно революционизируя производство всего - от экранов смартфонов до компонентов спутников.
Сводная таблица:
Тенденция будущего | Ключевые разработки |
---|---|
Устойчивое развитие | Более безопасные прекурсоры, замкнутый цикл рециркуляции газов, энергоэффективные конфигурации PECVD |
Интеграция ИИ | Мониторинг в реальном времени, адаптивное управление процессами, предиктивное обслуживание, цифровые двойники |
Передовые материалы | Двумерные пленки, квантовые покрытия, гибридные слои, биоактивные поверхности |
Масштабируемость | Рулонный CVD, многокамерные инструменты, CVD при атмосферном давлении, комбинаторное осаждение |
Отраслевые достижения | Фотовольтаика, полупроводники, упаковка, аэрокосмические покрытия |
