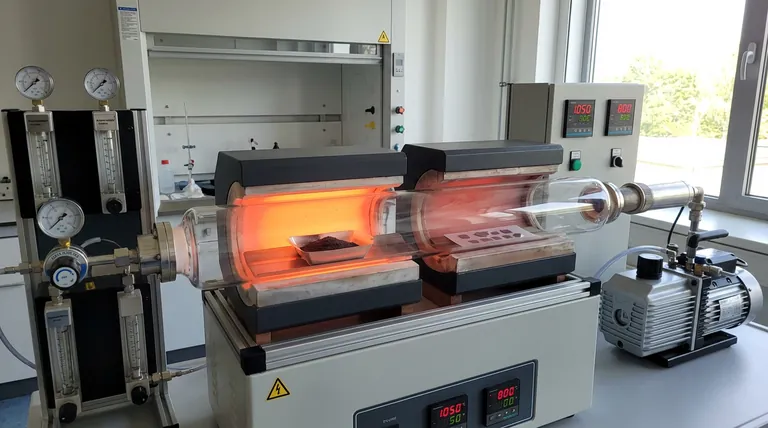

Горизонтальная двухзонная трубчатая печь способствует росту диселенида вольфрама (WSe2) методом химического парового транспорта (ХПТ) путем создания двух различных, независимо контролируемых тепловых сред. Поддерживая высокотемпературную зону источника (обычно 1050°C) и низкотемпературную зону роста (обычно 800°C), печь создает точный температурный градиент. Эта разница температур обеспечивает необходимую термодинамическую движущую силу для испарения исходных материалов в горячем конце и их перекристаллизации в высококачественные монокристаллы в более холодном конце.
Основной вывод Двухзонная конфигурация преобразует простую разницу температур в настраиваемый механизм переноса. Разделяя температуру испарения и температуру кристаллизации, система позволяет точно регулировать кинетику реакции и пересыщение, что необходимо для выращивания крупных, высокочистых кристаллов WSe2.
Механизм контроля температурного градиента
Независимое управление зонами
Отличительной особенностью двухзонной печи является возможность независимого управления зоной источника и зоной роста.
В отличие от однозонных печей, где температура относительно равномерна, двухзонная система позволяет определить конкретную "Дельта T" (разницу температур).
Для WSe2 основная рекомендация предполагает установку, при которой источник нагревается примерно до 1050°C, а зона роста поддерживается при 800°C.
Термодинамическая движущая сила
Этот специфический градиент создает неравновесное состояние, которое движет химический транспорт.
Высокая температура в зоне источника обеспечивает энергию, необходимую для реакции порошка WSe2 (или прекурсоров) с транспортным агентом, превращая их в газовую фазу.
Естественный поток тепловой энергии — и часто несущий газ, такой как аргон — перемещает эти реактивы в газовой фазе к более холодной зоне.
Контроль пересыщения
Более низкая температура в зоне роста (800°C) является критическим регулятором кристаллизации.
Когда горячий газ поступает в эту более холодную область, он становится пересыщенным, поскольку газ при более низких температурах не может удерживать столько материала.
Это пересыщение заставляет WSe2 осаждаться из газовой фазы, откладываясь на подложке или стенках трубы с образованием кристаллов.
Оптимизация качества кристаллов
Регулирование кинетики реакции
Точное зонирование температуры регулирует скорость испарения прекурсоров.
Если источник слишком горячий, испарение может происходить слишком быстро, что приведет к неупорядоченному росту.
Точная настройка температуры источника обеспечивает стабильную, контролируемую подачу пара в зону роста.
Содействие росту монокристаллов
Стабильность двухзонной среды способствует росту крупных монокристаллов.
Стабильный градиент гарантирует, что процесс кристаллизации происходит медленно и последовательно.
Это медленное осаждение позволяет атомам идеально располагаться в кристаллической решетке, минимизируя дефекты и максимизируя структурную однородность.
Понимание компромиссов
Чувствительность к градиенту
Крутизна температурного градиента — это палка о двух концах.
Слишком крутой градиент может вызвать быстрое осаждение, приводя к образованию мелких поликристаллических структур вместо крупных монокристаллов.
И наоборот, слишком пологий градиент может привести к недостаточному переносу, полностью останавливая рост.
Чувствительность к положению
Расположение исходного материала и подложки относительно нагревательных элементов имеет решающее значение.
Как отмечается в дополнительных контекстах, касающихся CVD, локальная концентрация пара меняется в зависимости от положения.
В двухзонной установке CVT небольшие смещения транспортной трубы внутри зон печи могут изменить фактические температуры, испытываемые химическими веществами, отклоняясь от заданных значений 1050°C и 800°C.
Сделайте правильный выбор для своей цели
При настройке двухзонной трубчатой печи для роста WSe2 ваши конкретные цели должны определять вашу температурную стратегию.
- Если ваш основной фокус — крупные монокристаллы: Отдавайте предпочтение стабильному, умеренному градиенту (например, от 1050°C до 800°C), чтобы обеспечить медленную, высококачественную кристаллизацию, обусловленную контролируемым пересыщением.
- Если ваш основной фокус — осаждение тонких пленок: Вам может потребоваться отрегулировать положение подложки в зоне роста для контроля локальной концентрации пара, обеспечивая равномерную толщину, а не объемное образование кристаллов.
В конечном счете, двухзонная печь — это не просто нагреватель; это устройство управления потоком, которое использует температурные перепады для определения скорости и качества переноса материала.
Сводная таблица:
| Функция | Зона источника (горячая) | Зона роста (холодная) | Назначение |
|---|---|---|---|
| Температура | ~1050°C | ~800°C | Создает термодинамическую движущую силу |
| Функция | Испарение | Перекристаллизация | Превращает твердые прекурсоры в газ, а затем обратно в кристаллы |
| Роль в процессе | Контроль скорости испарения | Контроль пересыщения | Регулирует чистоту и размер кристаллов |
| Механизм | Переход в газовую фазу | Осаждение из твердой фазы | Облегчает химический паровой транспорт (ХПТ) |
Улучшите синтез материалов с KINTEK
Точность является обязательным условием при росте 2D-материалов. Опираясь на экспертные исследования и разработки, а также производство, KINTEK предлагает высокопроизводительные трубчатые, муфельные, роторные, вакуумные и CVD-системы, разработанные для удовлетворения строгих требований химического парового транспорта (ХПТ).
Почему стоит выбрать KINTEK?
- Независимо контролируемые зоны: Достигайте стабильных, воспроизводимых температурных градиентов для крупномасштабных монокристаллов WSe2.
- Индивидуальные решения: Наши высокотемпературные лабораторные печи адаптированы к вашим уникальным потребностям в исследованиях или производстве.
- Экспертное проектирование: Минимизируйте дефекты и максимизируйте структурную однородность с помощью наших передовых технологий нагрева.
Готовы оптимизировать осаждение тонких пленок или рост кристаллов? Свяжитесь с нами сегодня, чтобы обсудить требования вашего проекта!

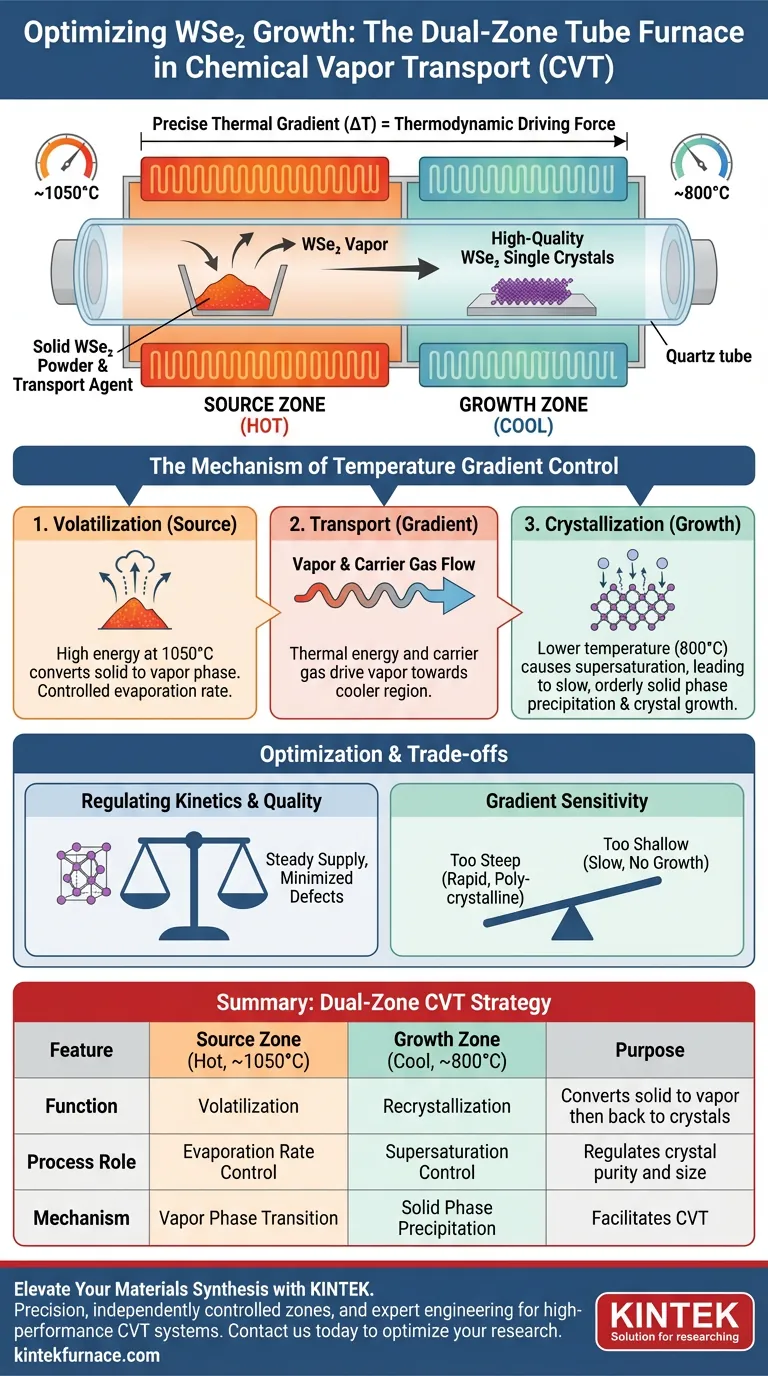

Визуальное руководство
