Горизонтальная трубчатая печь используется в первую очередь для создания стабильного, строго контролируемого температурного градиента. Эта специфическая геометрия позволяет 9,10-бис(фенэтинил)антрацену (BPEA) сублимировать в нагретой зоне и перемещаться в более холодную зону, физически разделяя фазу испарения и фазу кристаллизации.
Горизонтальная конфигурация обеспечивает независимый контроль скорости испарения и среды кристаллизации, что является фундаментальным требованием для выращивания высокочистых монокристаллов BPEA без границ зерен.
Механизм транспорта в физической фазе
Чтобы понять, почему выбран именно этот тип печи, необходимо рассмотреть, как он физически разделяет этапы роста кристалла.
Преимущество двухзонного нагрева
Горизонтальная трубчатая печь создает две различные тепловые среды в одной системе.
В зоне высокой температуры порошок BPEA, помещенный в кварцевую лодочку, нагревается примерно до 195 °C для инициирования сублимации.
В зоне низкой температуры пар охлаждается и осаждается на подложке, переходя обратно в твердое состояние и образуя кристаллы.
Независимая оптимизация
Основное преимущество этого пространственного разделения — контроль.
Вы можете регулировать температуру зоны источника для контроля скорости испарения, не изменяя напрямую условия, в которых растет кристалл.
Одновременно вы можете настраивать температуру в downstream для совершенствования среды кристаллизации, обеспечивая образование высококачественных монокристаллов.
Роль переносного газа и атмосферы
Горизонтальная геометрия работает в сочетании с системой проточного газа для управления движением и чистотой органических молекул.
Эффективный перенос пара
Высокочистый аргон действует как инертный переносной газ внутри трубы.
Этот газ физически переносит сублимированные молекулы BPEA из горячей зоны источника в более холодную зону подложки.
Предотвращение окисления
Непрерывный поток аргона поддерживает положительное давление и инертную атмосферу внутри печи.
Это предотвращает окисление органических молекул, что критически важно для поддержания электрических характеристик полупроводника.
Удаление примесей
Поток переносного газа выполняет вторичную очищающую функцию.
Он способствует удалению нестабильных примесей, гарантируя, что только желаемые молекулы BPEA участвуют в стабильном процессе роста кристалла.
Совместимость материалов и стабильность
Успешный PVT требует материалов, которые могут выдерживать процесс без внесения загрязнений.
Химическая инертность
Кварцевая лодочка содержит порошок BPEA и выбрана из-за своей исключительной химической стабильности.
При температуре сублимации 195 °C кварц не вступает в реакцию с исходным материалом BPEA.
Предотвращение деградации
Эта инертность обеспечивает поддержание высокой чистоты органического полупроводника на протяжении всего газофазного переноса.
Она предотвращает деградацию характеристик, которая в противном случае была бы вызвана внесением посторонних примесей из контейнера.
Ключевые операционные соображения
Хотя горизонтальная трубчатая печь является стандартом для роста BPEA, успех зависит от точного управления конкретными переменными.
Необходимость баланса
Упомянутая ранее "независимая оптимизация" не происходит автоматически; она требует вмешательства оператора.
Если скорость испарения (температура источника) слишком высока для скорости потока переносного газа, зона кристаллизации может стать перенасыщенной, что приведет к плохой морфологии кристалла.
Управление границами зерен
Конечная цель этой установки — получение кристаллов без границ зерен.
Достижение этого требует стабильного теплового градиента; флуктуации температуры печи или потока газа могут вызвать дефекты, которые разрушат структуру монокристалла.
Сделайте правильный выбор для вашей цели
При настройке вашей горизонтальной трубчатой печи для подготовки BPEA расставьте приоритеты параметров в зависимости от вашей конкретной конечной цели.
- Если ваш основной фокус — качество кристаллической структуры: Строго сосредоточьтесь на тепловом градиенте, чтобы зона кристаллизации обеспечивала медленный рост без границ зерен.
- Если ваш основной фокус — химическая чистота: Приоритезируйте целостность потока аргона и чистоту кварцевой лодочки, чтобы предотвратить окисление и загрязнение.
Отделяя источник испарения от зоны роста, горизонтальная трубчатая печь обеспечивает необходимый контроль для превращения сыпучего порошка BPEA в высокопроизводительные органические полупроводники.
Сводная таблица:
| Функция | Функция в росте BPEA | Преимущество |
|---|---|---|
| Двухзонный нагрев | Создает точный тепловой градиент | Разделяет сублимацию и кристаллизацию |
| Горизонтальная геометрия | Разделяет зоны испарения и роста | Позволяет независимую оптимизацию качества кристалла |
| Переносной газ (аргон) | Переносит молекулы пара вниз по потоку | Предотвращает окисление и удаляет примеси |
| Кварцевая лодочка | Химически инертный материал контейнера | Обеспечивает высокую чистоту и отсутствие деградации материала |
Улучшите ваши материаловедческие исследования с KINTEK
Готовы освоить рост высокочистых монокристаллов BPEA?
Опираясь на экспертные исследования и разработки, а также производство, KINTEK предлагает высокопроизводительные муфельные, трубчатые, роторные, вакуумные и CVD системы. Наши лабораторные печи полностью настраиваются для удовлетворения уникальных потребностей исследований органических полупроводников, обеспечивая термическую стабильность и контроль атмосферы, необходимые для получения результатов без границ зерен.
Свяжитесь с нашими экспертами сегодня, чтобы найти идеальное настраиваемое печное решение для вашей лаборатории.

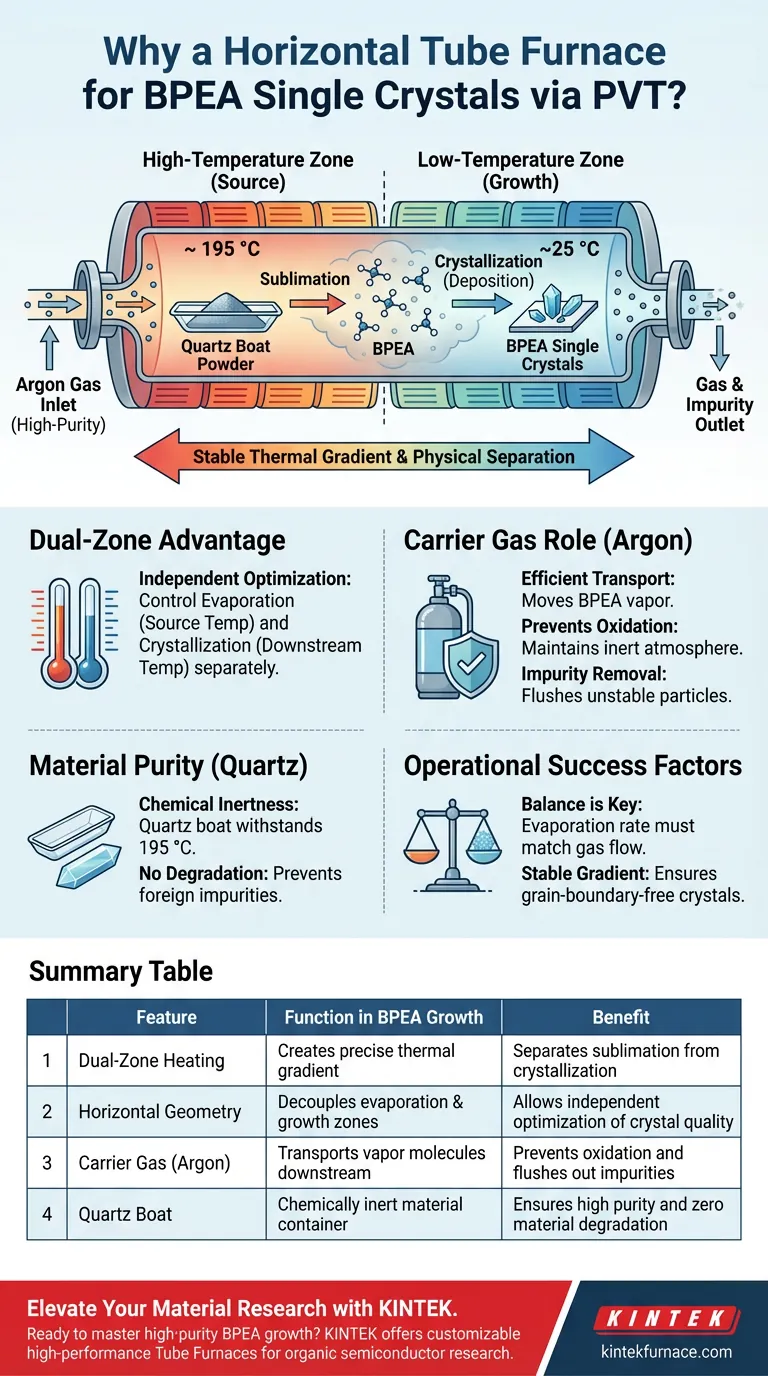

Визуальное руководство
Ссылки
- Yanan Sun, Lang Jiang. Low Contact Resistance Organic Single‐Crystal Transistors with Band‐Like Transport Based on 2,6‐Bis‐Phenylethynyl‐Anthracene. DOI: 10.1002/advs.202400112
