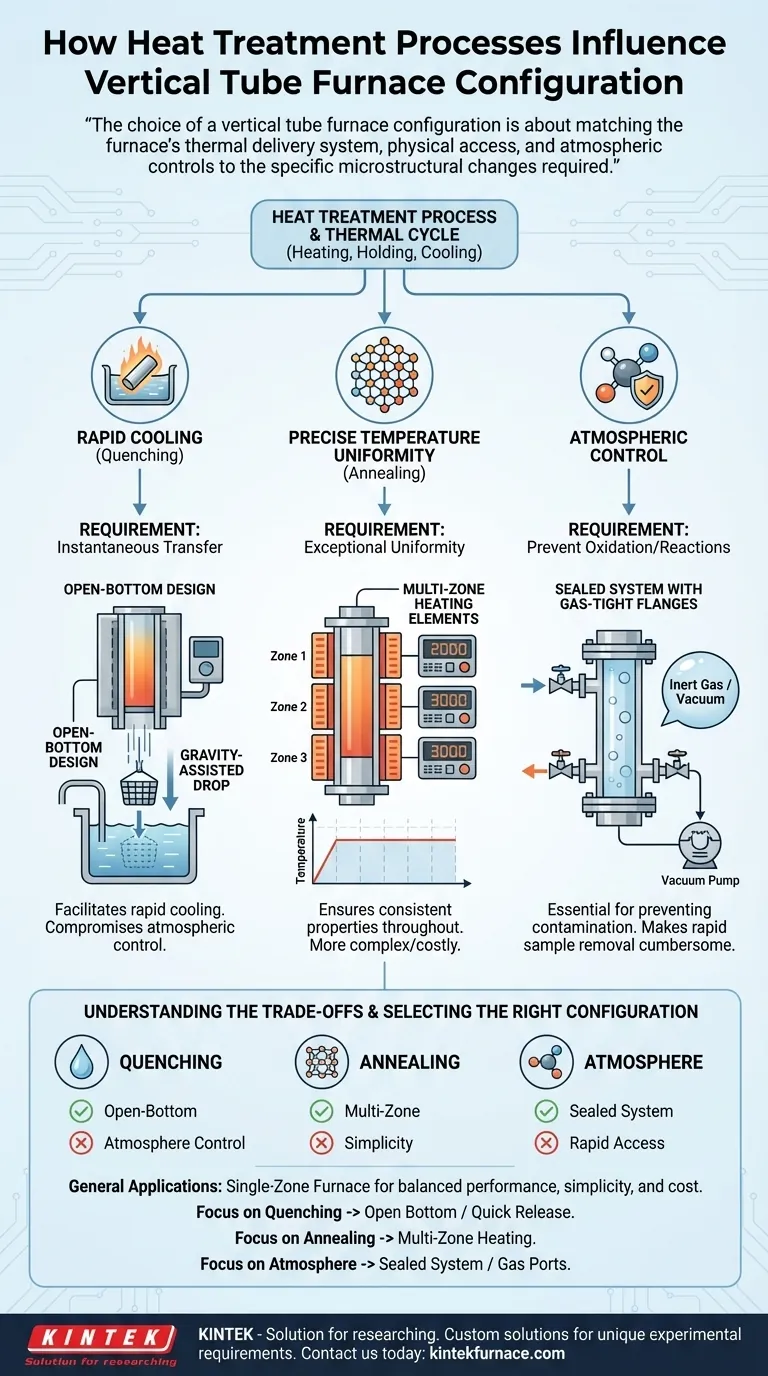

Как Процессы Термообработки Влияют На Конфигурацию Вертикальной Трубчатой Печи? Оптимизация Для Закалки, Отжига И Прочего

Коротко говоря, процессы термообработки напрямую диктуют идеальную конфигурацию вертикальной трубчатой печи, определяя требуемую равномерность нагрева, скорость охлаждения и атмосферные условия. Такие процессы, как закалка, требуют функций, способствующих быстрому охлаждению, например, конструкции с открытым дном, в то время как такие процессы, как отжиг, отдают приоритет функциям, обеспечивающим максимальную равномерность температуры, например, многозонным нагревательным элементам.

Выбор конфигурации вертикальной трубчатой печи — это не просто достижение целевой температуры. Это сопоставление системы подачи тепла печи, физического доступа и атмосферного контроля с конкретными микроструктурными изменениями, требуемыми вашим процессом термообработки.

Основной принцип: от процесса к физическому дизайну

Цель любой термообработки — изменить внутреннюю микроструктуру материала для достижения желаемых свойств, таких как твердость или пластичность. Это достигается с помощью точного термического цикла: нагрева, выдержки при температуре и охлаждения.

Каждая фаза этого цикла предъявляет особые требования к печи, напрямую влияя на ее необходимую конфигурацию.

Требование процесса: быстрое охлаждение (закалка)

Закалка — это процесс, который включает в себя охлаждение материала с чрезвычайной быстротой для фиксации определенной неравновесной кристаллической структуры, что обычно повышает твердость. Обработка раствором следует аналогичному пути, требуя быстрой закалки после выдержки материала при температуре.

Вертикальная трубчатая печь уникально подходит для этого. Ее вертикальная ориентация позволяет использовать гравитацию для почти мгновенной передачи образца из горячей зоны в закалочную среду (например, воду, масло или принудительный воздух), расположенную непосредственно под ней.

Это требование напрямую влияет на конфигурацию физического доступа печи. Идеальная установка — это конструкция с открытым дном или конструкция с быстросъемным нижним фланцем, позволяющая образцу падать без задержки. Любое промедление в этой передаче рискует привести к непреднамеренному охлаждению, что нарушит весь процесс.

Требование процесса: точная равномерность температуры (отжиг)

Отжиг направлен на смягчение материала, повышение его пластичности и снятие внутренних напряжений. Это достигается путем нагрева до определенной температуры, выдержки при ней, а затем очень медленного охлаждения.

Критическим фактором для отжига является не скорость охлаждения, а исключительная равномерность температуры. Весь образец должен испытывать абсолютно одинаковую температуру в течение всего периода выдержки для обеспечения постоянных свойств по всему объему.

Это требование влияет на конфигурацию нагревательного элемента. Хотя однозонная печь (один нагревательный элемент и контроллер) проще, она, естественно, имеет более холодные участки на концах трубки. Для высокоточного отжига превосходит многозонная печь. Они используют две, три или более независимых зоны нагрева, каждая со своей термопарой и контроллером, для создания высокоравномерного температурного профиля по длине рабочей зоны.

Требование процесса: атмосферный контроль

Многие виды термообработки, особенно при высоких температурах, должны проводиться в контролируемой атмосфере для предотвращения окисления или других нежелательных химических реакций на поверхности материала.

Эта потребность диктует конфигурацию уплотнения и газораспределения печи. Печь, предназначенная для этих процессов, должна быть сконфигурирована с газонепроницаемыми фланцами, портами для подачи инертных газов, таких как аргон или азот, и соединением для вакуумного насоса для предварительной эвакуации окружающего воздуха. Выбор материала трубки печи — например, кварца или высокочистого оксида алюминия — также становится критической деталью конфигурации, определяемой максимальной температурой и реакционной способностью технологического газа.

Понимание компромиссов

Выбор конфигурации — это вопрос баланса производительности со сложностью и стоимостью. Не существует единой «лучшей» печи; существует только лучшая печь для конкретного применения.

Однозонная против многозонной

Однозонная печь дешевле и проще в эксплуатации. Она идеально подходит для многих применений, особенно когда образец мал по сравнению с длиной «горячей зоны» печи.

Многозонная печь, хотя и дороже и сложнее, предлагает беспрецедентную равномерность температуры. Это неоспоримая особенность для процессов, где даже незначительные колебания температуры по образцу недопустимы.

Открытое дно против герметичной трубки

Конструкция с открытым дном оптимизирована для быстрой закалки, но усложняет достижение высокого вакуума или контролируемой атмосферы.

Полностью герметичная система с высококачественными фланцами обеспечивает превосходный атмосферный контроль, но может усложнить быстрое извлечение образца для закалки. Некоторые конструкции пытаются преодолеть этот разрыв, но компромисс почти всегда существует.

Метод нагрева

Большинство обычных вертикальных трубчатых печей используют резистивные нагревательные элементы, намотанные вокруг керамической трубки. Этот метод обеспечивает превосходную стабильность и контроль.

Другие методы, такие как индукционный нагрев, используют электромагнитные поля для нагрева проводящего тигля внутри трубки. Это позволяет достигать очень высоких температур и быстрых скоростей нагрева, но является более специализированной и часто более дорогой конфигурацией.

Выбор правильной конфигурации для вашего процесса

Ваше решение должно полностью определяться металлургическим результатом, который вам необходимо достичь.

Если ваша основная цель — упрочнение путем закалки: отдайте предпочтение конфигурации печи с открытым дном или быстросъемным механизмом для сброса образца под действием силы тяжести.
Если ваша основная цель — высокоточный отжиг или спекание: отдайте предпочтение многозонной конфигурации нагрева, чтобы гарантировать максимально возможную равномерность температуры по всей длине образца.
Если ваша основная цель — предотвращение поверхностного окисления: отдайте предпочтение печи с вакуумно-плотными уплотнениями, соответствующими портами для подачи газа и материалом трубки, совместимым с вашей атмосферой и температурой.

Согласовывая конфигурацию печи с конкретными тепловыми требованиями вашего процесса, вы переходите от простого нагрева материала к точному проектированию его конечных свойств.

Сводная таблица:

Процесс термообработки	Ключевые требования	Идеальная конфигурация печи
Закалка / Обработка раствором	Быстрое охлаждение	Конструкция с открытым дном для сброса образца под действием силы тяжести
Отжиг	Высокая равномерность температуры	Многозонные нагревательные элементы
Процессы с контролем атмосферы	Контролируемая газовая среда	Герметичная система с газонепроницаемыми фланцами и вакуумным насосом
Общие применения	Сбалансированная производительность	Однозонная печь для простоты и экономичности
