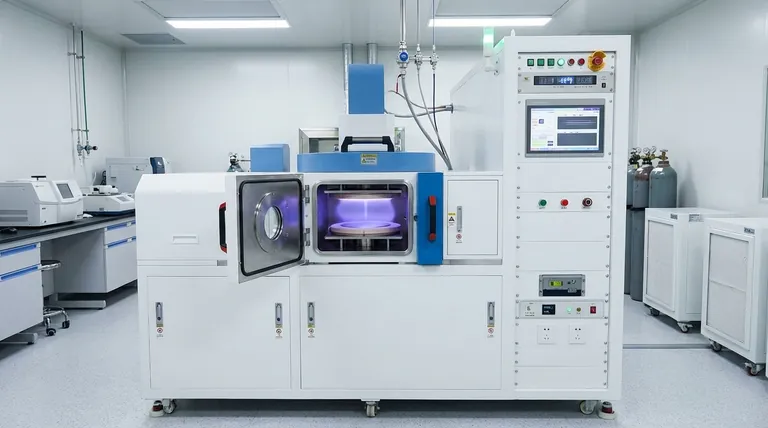

По своей сути, типичная система плазменно-усиленного химического осаждения из паровой фазы (PECVD) представляет собой емкостно-связанный реактор с параллельными пластинами, расположенный внутри вакуумной камеры. В этой установке газы-прекурсоры вводятся через специальное сопло, называемое душевой головкой (showerhead), которое часто выполняет функцию верхнего электрода с РЧ-питанием. Подложка покоится на нагретой, заземленной нижней электроде (подносе), а энергия радиочастоты (РЧ) зажигает плазму между этими двумя пластинами, инициируя химические реакции, необходимые для осаждения пленки при относительно низких температурах.

Основная конструкция системы PECVD спроектирована для создания контролируемой низкотемпературной плазменной среды. Использование энергии плазмы, а не высокой тепловой энергии, является ключом, который позволяет осаждать высококачественные тонкие пленки на подложках, не выдерживающих высоких температур.

Какова типичная конфигурация PECVD с точки зрения камеры и расположения электродов? Оптимизация осаждения тонких пленок

Деконструкция камеры PECVD

Чтобы понять процесс, мы должны сначала понять основные компоненты физической системы и роль, которую играет каждый из них.

Вакуумная камера

Весь процесс происходит внутри вакуумной камеры, обычно изготовленной из нержавеющей стали. Эта камера изолирует процесс от внешней атмосферы.

Ее основная функция — обеспечить работу при очень низком давлении, обычно в диапазоне от 1 до 2 Торр. Это низкое давление критически важно для генерации стабильной плазмы и контроля длины свободного пробега молекул газа.

Конфигурация электродов

Наиболее распространенной конфигурацией является реактор с параллельными пластинами. Он состоит из двух параллельных электродов, разделенных на несколько дюймов.

Верхний электрод, как правило, представляет собой душевую головку (showerhead), подключенную к РЧ-источнику питания. Эта РЧ-энергия возбуждает газы-прекурсоры в состояние плазмы.

Нижний электрод — это заземленный поднос (platen), который удерживает подложку (например, кремниевую пластину). Подложка располагается непосредственно в зоне генерации плазмы.

Система подачи газа (Душевая головка)

Однородное осаждение пленки требует равномерного распределения газа. Это достигается с помощью душевой головки (showerhead).

Этот компонент представляет собой тщательно изготовленную пластину с множеством небольших отверстий, которые равномерно подают газы-прекурсоры на поверхность подложки внизу. Во многих современных системах эта душевая головка также является электродом с РЧ-питанием.

Держатель подложки (Поднос)

Подложка покоится на нагреваемом подносе. Этот компонент обеспечивает тепловую энергию, необходимую для реакций осаждения, хотя и при гораздо более низкой температуре (обычно 200–400°C), чем в других методах CVD.

Многие системы также позволяют вращать подложку для дальнейшего улучшения однородности пленки по всей пластине.

Рабочая среда

Физическое оборудование предназначено для точного контроля рабочей среды, которая определяет конечные свойства нанесенной пленки.

Управление давлением и потоком газа

Вакуумная насосная система поддерживает низкое давление. Давление в камере и скорость потока газа оптимизируются совместно для обеспечения стабильной плазмы и достижения хорошей однородности в пределах пластины.

Схемы потока газа могут различаться. Некоторые системы вводят газ из центра и отводят его по периферии, в то время как другие делают наоборот. Выбор зависит от конкретной химии и желаемых свойств пленки.

Контроль температуры

Нагреваемый поднос обеспечивает точный контроль температуры, часто с точностью до ±1°C. Хотя 200–400°C является стандартным, процессы могут проводиться как при более низких, так и при более высоких температурах в зависимости от применения.

Эта более низкая рабочая температура является основным преимуществом PECVD, поскольку она позволяет осаждать пленки на чувствительных к температуре материалах, таких как пластики или полностью обработанные интегральные схемы.

Понимание ключевых компромиссов

Конструкция системы PECVD отражает ряд инженерных компромиссов, направленных на оптимизацию процесса осаждения.

Энергия плазмы против Тепловой энергии

Центральный компромисс PECVD заключается в использовании плазмы для подачи энергии вместо того, чтобы полагаться исключительно на высокие температуры (как в LPCVD).

Это позволяет проводить низкотемпературную обработку, но также несет риск повреждения подложки или растущей пленки, вызванного плазмой. Конструкция системы — включая давление, мощность и расстояние между электродами — оптимизируется для минимизации этого повреждения при достижении желаемой скорости осаждения.

Однородность против Скорости осаждения

Достижение превосходной однородности пленки является основной целью. Именно поэтому столько инженерных усилий вкладывается в конструкцию душевой головки и динамику потока газа.

Однако условия, способствующие идеальной однородности, могут отличаться от тех, которые обеспечивают самую высокую скорость осаждения. Инженеры должны сбалансировать эти факторы, регулируя параметры процесса, такие как давление, РЧ-мощность и состав газа.

Расстояние между электродами

Расстояние между душевой головкой и подложкой является регулируемым и критически важным параметром. Меньший зазор может увеличить плотность плазмы и скорость осаждения, но может негативно сказаться на однородности.

И наоборот, больший зазор может улучшить однородность, но может привести к менее плотной плазме и более медленному процессу осаждения. Это расстояние должно быть тщательно настроено для каждого конкретного процесса.

Применение к вашей цели

Конфигурация системы PECVD напрямую связана с желаемым результатом. Понимание вашей основной цели поможет вам оценить, почему те или иные функции являются критически важными.

Если ваша основная цель — однородность пленки: Конструкция душевой головки, точность регуляторов потока газа и возможность вращения подложки являются наиболее важными системными характеристиками.
Если ваша основная цель — низкотемпературная обработка: Способность нагреваемого подноса поддерживать стабильную низкую температуру и эффективность РЧ-системы в генерации плазмы имеют первостепенное значение.
Если ваша основная цель — повторяемость процесса: Стабильность источника РЧ-питания, расходомеров и регуляторов давления необходима для получения стабильных результатов от цикла к циклу.

В конечном счете, физическая установка реактора PECVD — это сложное решение, разработанное для точного контроля среды плазменной химии для роста тонких пленок.

Сводная таблица:

Компонент	Роль в установке PECVD
Вакуумная камера	Поддерживает низкое давление (1–2 Торр) для стабильной плазмы и контролируемой среды.
Верхний электрод (Душевая головка)	Равномерно распределяет газы-прекурсоры и подает РЧ-питание для генерации плазмы.
Нижний электрод (Поднос)	Удерживает и нагревает подложку (200–400°C), часто заземлен для зажигания плазмы.
Расстояние между электродами	Регулируемое расстояние, влияющее на плотность плазмы, скорость осаждения и однородность пленки.
Система подачи газа	Обеспечивает равномерный поток газа через душевую головку для стабильного осаждения пленки.
Держатель подложки	Поддерживает подложку с возможностью вращения для улучшения однородности пленки по всей пластине.
