Синтез высококачественных дихалькогенидов переходных металлов (ДПМ) осуществляется с использованием процесса, называемого химическим осаждением из газовой фазы (ХОГ), в специализированной трубчатой печи. Этот метод включает реакцию парообразного металлсодержащего прекурсора с халькогеновым (например, серой или селеном) прекурсором при высокой температуре и низком давлении. Эти пары переносятся газом-носителем на подложку, где они реагируют и осаждают кристаллическую, атомарно-тонкую пленку, такую как дисульфид молибдена (MoS₂) или дисульфид вольфрама (WS₂).
Успех синтеза ДПМ методом ХОГ зависит от точного контроля реакционной среды. Это тонкий баланс температуры, давления и расхода газа, который определяет качество конечного материала, от его равномерности слоя до его фундаментальных электронных свойств.
Основополагающие принципы ХОГ для ДПМ
Что такое химическое осаждение из газовой фазы?
Химическое осаждение из газовой фазы — это вакуумная техника, используемая для создания исключительно тонких, высокочистых твердых пленок. Процесс проводится при давлениях значительно ниже атмосферного.
Он работает путем введения летучих исходных материалов в реакционную камеру. Эти прекурсоры разлагаются или реагируют на нагретой поверхности подложки, образуя прочное покрытие молекула за молекулой или атом за атомом.
Пошаговое руководство по процессу синтеза
Синтез ДПМ, таких как MoS₂, представляет собой многостадийный процесс, требующий тщательной подготовки и выполнения. Каждый этап напрямую влияет на качество конечной тонкой пленки.
Шаг 1: Размещение прекурсора и подложки
Сначала твердые прекурсоры помещаются внутрь кварцевой трубки печи. Обычно это включает металлический прекурсор (например, триоксид молибдена, MoO₃) и халькогеновый прекурсор (например, порошок серы).
Они часто размещаются в отдельных местах для обеспечения независимого контроля температуры. Подложка, такая как кремниевая пластина, располагается ниже по потоку в более холодной зоне печи, где будет происходить осаждение.
Шаг 2: Создание реакционной среды
Перед нагревом трубка герметизируется и продувается инертным газом-носителем, например, аргоном. Этот критически важный шаг удаляет кислород и другие загрязнители, которые могут помешать реакции.
После продувки вакуумный насос снижает давление внутри трубки. Эта низкотемпературная среда позволяет молекулам прекурсоров перемещаться от их источника к подложке с минимальным количеством нежелательных столкновений.
Шаг 3: Фаза роста (испарение и реакция)
Печь нагревается в соответствии с определенным температурным профилем. Различные температурные зоны вызывают испарение (сублимацию) металлического и халькогенового прекурсоров с контролируемой скоростью.
Инертный газ-носитель переносит эти газообразные прекурсоры к подложке. На горячей поверхности подложки прекурсоры реагируют — процесс, известный как сульфуризация или селенизация — с образованием желаемой тонкой пленки ДПМ.
Шаг 4: Охлаждение и отжиг
После завершения фазы роста система контролируемо охлаждается. Этот заключительный этап имеет решающее значение для качества материала.
Этот шаг, иногда называемый отжигом или спеканием, позволяет атомам располагаться в более упорядоченную кристаллическую решетку. Это помогает улучшить однородность слоя, уменьшить дефекты, такие как границы зерен, и, в конечном итоге, улучшает полупроводниковые свойства материала.
Понимание ключевых переменных и компромиссов
Освоение синтеза ДПМ заключается в управлении взаимодействием нескольких критически важных переменных. Небольшие изменения могут иметь существенное влияние на результат.
Температурные зоны и градиенты
Температура прекурсоров определяет скорость их испарения, которая контролирует их концентрацию в газовой фазе. Температура подложки определяет, будет ли реакция и осаждение происходить эффективно. Нестабильная температура приводит к неравномерному росту.
Давление и расход газа
Давление системы и скорость потока газа-носителя взаимосвязаны. Более высокий расход газа может быстрее доставлять прекурсоры, но может потребовать корректировки температуры и давления для поддержания контролируемого роста. Слишком высокое давление снижает эффективность переноса пара.
Количество и чистота прекурсора
Количество используемого прекурсорного материала напрямую влияет на продолжительность и скорость роста. Использование слишком большого количества может привести к неконтролируемому росту толстых пленок, в то время как слишком малое может привести к неполным слоям. Чистота прекурсоров также имеет первостепенное значение, поскольку примеси могут быть включены в пленку и ухудшить ее электронные характеристики.
Как применить это в вашем проекте
Ваша стратегия синтеза должна быть адаптирована к конкретным свойствам, которые вы хотите получить в вашей пленке ДПМ.
- Если ваша основная цель — выращивание идеальных монокристаллов: используйте очень низкую концентрацию прекурсоров и более длительное время роста, чтобы отдельные кристаллы могли формироваться без слияния.
- Если ваша основная цель — однородность большой площади: Придавайте приоритет стабильной, равномерной температуре по всей подложке и очень последовательной динамике газового потока.
- Если ваша основная цель — оптимальные электронные характеристики: этап отжига (спекания) после роста является обязательным для минимизации дефектов и улучшения кристалличности пленки.
Освоив эти фундаментальные параметры, вы сможете перейти от простого следования рецепту к инженерии материалов с точно заданными характеристиками.
Сводная таблица:
| Шаг | Ключевые действия | Цель |
|---|---|---|
| 1: Размещение прекурсора и подложки | Разместите металлические и халькогеновые прекурсоры в отдельных зонах; расположите подложку ниже по потоку. | Обеспечение независимого контроля температуры и точного осаждения. |
| 2: Создание реакционной среды | Продувка инертным газом (например, аргоном); снижение давления вакуумным насосом. | Удаление загрязняющих веществ и обеспечение эффективного переноса прекурсоров. |
| 3: Фаза роста | Нагрев печи для испарения прекурсоров; использование газа-носителя для переноса; реакция на подложке. | Образование атомарно-тонких пленок ДПМ путем сульфуризации или селенизации. |
| 4: Охлаждение и отжиг | Медленное охлаждение системы; позволение атомам перестраиваться в упорядоченную решетку. | Улучшение кристалличности, уменьшение дефектов и улучшение электронных свойств. |
| Ключевые переменные | Температурные зоны, давление, расход газа, количество и чистота прекурсора. | Контроль качества пленки, однородности и электронных характеристик. |
Готовы поднять синтез ДПМ на новый уровень точности и надежности?
В KINTEK мы используем исключительные исследования и разработки, а также собственное производство для предоставления передовых решений высокотемпературных печей, адаптированных для вашей лаборатории. Наша линейка продуктов — включая трубчатые печи, вакуумные и атмосферные печи, а также системы ХОГ/ПЭХОГ — разработана для обеспечения тонкого баланса температуры, давления и расхода газа, критически важного для синтеза высококачественных дихалькогенидов переходных металлов. Благодаря мощным возможностям глубокой индивидуальной настройки мы гарантируем, что наши печи точно соответствуют вашим уникальным экспериментальным требованиям, независимо от того, сосредоточены ли вы на росте монокристаллов, однородности большой площади или оптимальных электронных характеристиках.
Свяжитесь с нами сегодня, чтобы обсудить, как наши решения могут улучшить ваши процессы исследований и разработок!

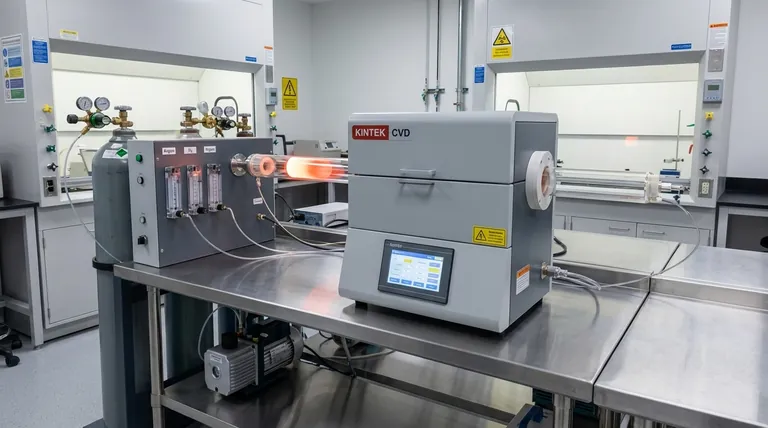

Визуальное руководство
