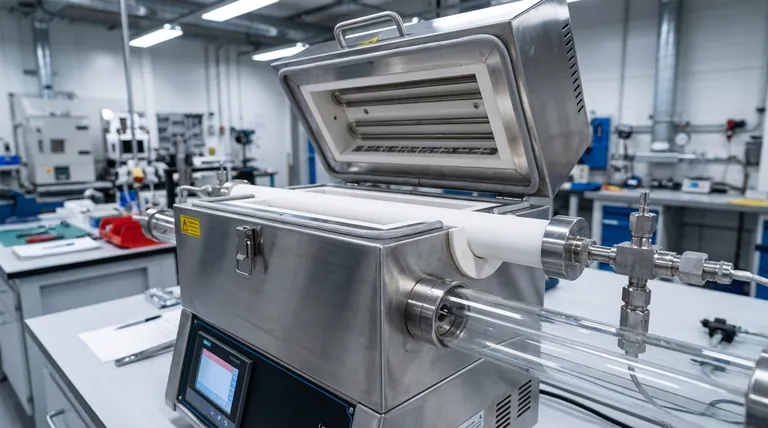

Из Чего Сделаны Трубчатые Печи? Выберите Подходящий Материал Для Вашего Термического Процесса

По своей сути трубчатые печи изготавливаются из особого набора высокоэффективных материалов, выбираемых исходя из их термической стойкости и химической стабильности. Основной корпус или кожух обычно изготавливается из нержавеющей стали для обеспечения долговечности и изоляции. Однако критически важным компонентом является внутренняя рабочая труба, в которой находится образец и которая чаще всего изготавливается из керамики, такой как оксид алюминия, стекла, такого как кварц, или специального металлического сплава, такого как Инконель.

Выбор материала не случаен; это критическое решение, продиктованное максимальной температурой вашего эксперимента, требуемой химической инертностью и условиями окружающей среды. Внешний корпус печи обеспечивает структуру и изоляцию, в то время как внутренняя труба непосредственно содержит реакцию и должна быть достаточно прочной, чтобы выдерживать всю рабочую среду.

Разбор конструкции трубчатой печи: Кожух против Рабочей трубы

Чтобы понять конструкцию печи, важно различать ее два основных структурных компонента. Каждый из них выполняет свою функцию и изготавливается из разных материалов.

Внешний кожух: Структура и изоляция

Внешний корпус современной трубчатой печи почти всегда изготавливается из нержавеющей стали.

Этот материал обеспечивает отличную структурную прочность и коррозионную стойкость. Во многих конструкциях используется двухстенная конструкция из нержавеющей стали для создания воздушного зазора, что значительно улучшает теплоизоляцию и позволяет внешней поверхности оставаться безопасной на ощупь.

Рабочая труба: Сердце процесса

Рабочая труба — это полый цилиндр, проходящий через нагретую центральную часть печи. Именно сюда помещается образец и происходит термическая обработка.

Материал этой трубы является самым важным фактором, определяющим возможности печи, поскольку он должен выдерживать экстремальный нагрев, химические реакции и потенциально высокий вакуум без загрязнения образца.

Руководство по распространенным материалам рабочих труб

Выбор материала рабочей трубы напрямую зависит от предполагаемого применения. Три основные категории — это керамика, стекло и металлы.

Керамические трубы (оксид алюминия и муллит)

Керамические трубы — чемпионы в высокотемпературных применениях. Перекристаллизованный оксид алюминия (также известный как RCA или корунд) является наиболее распространенным выбором.

Эти трубы обеспечивают самые высокие рабочие температуры, некоторые из них способны стабильно работать при температуре до 1700°C или даже 1800°C. Они обладают отличной химической инертностью и структурной целостностью при экстремальных термических нагрузках, что делает их идеальными для спекания, отжига и роста кристаллов.

Стеклянные трубы (кварц)

Плавленый кварц — чрезвычайно распространенный материал для рабочих труб благодаря его высокой чистоте и превосходной устойчивости к термическому удару.

Хотя его максимальная температура ниже, чем у оксида алюминия (обычно около 1100–1200°C), его превосходная химическая чистота предотвращает загрязнение образцов в чувствительных процессах. Это стандарт для многих применений в исследованиях полупроводников и передовых материалов. Пирекс — менее распространенная альтернатива для более низких температур.

Металлические трубы (нержавеющая сталь и Инконель)

Металлические трубы выбирают за их механическую прочность и устойчивость к физическим ударам. Их часто можно встретить во вращающихся трубчатых печах, где сама труба находится в движении.

Нержавеющая сталь — прочный и экономичный вариант для применений, где допустима металлическая среда. Для более высоких температур или более агрессивных сред используется никелевый суперсплав, такой как Инконель, благодаря его превосходной прочности и стойкости к окислению.

Понимание компромиссов

Выбор правильного материала включает в себя баланс между производительностью, долговечностью и стоимостью. Не существует единственного идеального материала для каждого сценария.

Температура против чистоты

Трубы из оксида алюминия обеспечивают непревзойденную термостойкость, но стандартные марки чистоты иногда могут быть источником загрязнения для сверхчувствительных материалов. Кварц обеспечивает исключительную чистоту, но не может использоваться при таких же экстремальных температурах, как оксид алюминия.

Долговечность против инертности

Металлические трубы прочны и гораздо лучше выдерживают механические нагрузки, чем керамика или стекло. Однако они реактивны и могут загрязнять образцы. Керамические и кварцевые трубы очень инертны, но они хрупкие и могут треснуть от сильного термического удара или физического воздействия.

Совместимость с технологической атмосферой

Критически важна способность выдерживать вакуум или содержать определенные технологические газы. Кварцевые и алюминиевые трубы отлично подходят для применений с высоким вакуумом (до 10⁻⁵ торр). Металлические трубы также подходят, но для работы в условиях высокого вакуума необходимо учитывать их газовыделение.

Сделайте правильный выбор для вашей цели

Выбор правильного материала рабочей трубы является основополагающим шагом для обеспечения безопасности, точности и успеха вашего термического процесса.

Если ваш основной акцент — экстремальные температуры (выше 1200°C): Выбирайте керамическую трубу из оксида алюминия или муллита из-за ее превосходной термической стабильности.
Если ваш основной акцент — чистота образца при умеренном нагреве (до 1200°C): Труба из плавленого кварца является стандартным выбором благодаря своей превосходной химической инертности.
Если ваш основной акцент — механическая прочность или металлическая среда: Труба из нержавеющей стали или Инконеля обеспечивает необходимую прочность, особенно для роторных систем.

Понимание этих основных свойств материалов позволяет вам выбрать конфигурацию печи, которая гарантирует целостность и успех вашей работы.

Сводная таблица:

Тип материала	Распространенные примеры	Макс. температура	Ключевые характеристики	Лучше всего подходит для
Керамика	Оксид алюминия, муллит	До 1800°C	Экстремальная термостойкость, химическая инертность	Спекание, рост кристаллов, высокотемпературный отжиг
Стекло	Плавленый кварц	До 1200°C	Высокая чистота, превосходная устойчивость к термическому удару	Исследования полупроводников, чувствительные материалы
Металл	Нержавеющая сталь, Инконель	Зависит от сплава	Механическая прочность, стойкость к окислению	Вращающиеся печи, металлические среды
