В плазменно-усиленном химическом осаждении из паровой фазы (PECVD) четыре ключевых параметра процесса, которыми вы должны управлять, — это Давление, Температура, Скорость потока газа и Мощность плазмы. Эти переменные являются фундаментальными рычагами, которые определяют химические реакции в камере и, следовательно, конечные свойства нанесенной тонкой пленки.
Основная проблема PECVD заключается не просто в знании этих четырех параметров, а в понимании их глубокого взаимодействия. Это не независимые ручки для регулировки; они представляют собой взаимосвязанную систему, где регулировка одного параметра напрямую влияет на эффекты других, что требует сбалансированного подхода для достижения желаемых характеристик пленки.
Разбор основных параметров PECVD
Чтобы по-настоящему освоить процесс PECVD, вы должны понять конкретную роль, которую играет каждый параметр. Думайте об этом как о строго контролируемой химической сборочной линии, где каждый параметр управляет критическим этапом производства.
H3: Мощность плазмы: Двигатель реакции
Мощность плазмы, обычно подаваемая через генератор радиочастот (РЧ), инициирует весь процесс. Она обеспечивает энергию для диссоциации стабильных газов-прекурсоров на высокореактивные радикалы и ионы.
Увеличение мощности плазмы, как правило, создает более плотную плазму с большим количеством реактивных частиц. Это напрямую приводит к более высокой скорости осаждения.
H3: Давление в камере: Управление средой плазмы
Давление управляет плотностью молекул газа в камере и, что критически важно, средней длиной свободного пробега — средним расстоянием, которое частица проходит до столкновения с другой.
При низком давлении частицы проходят дальше, что приводит к более энергичной и направленной бомбардировке поверхности подложки. Это может быть полезно для создания плотных пленок, но также может вызвать повреждения.
При высоком давлении частые столкновения происходят в газовой фазе. Это может увеличить скорость осаждения и улучшить однородность пленки на сложных топографиях, но может привести к менее плотным или даже порошкообразным пленкам.
H3: Скорость потока газа: Управление подачей реагентов
Скорость потока газа определяет, как быстро реагентные газы подаются в камеру и выводятся из нее. По сути, это контролирует концентрацию доступных химических строительных блоков для пленки.
Если скорость потока слишком низка, процесс становится «истощенным по реагентам», что ограничивает скорость осаждения. Если она слишком высока, газы-прекурсоры могут не успеть достаточно долго находиться в плазме для эффективной реакции, что приводит к потере материала.
H3: Температура подложки: Управление качеством пленки
Хотя PECVD ценится за низкотемпературную работу по сравнению с традиционным CVD, температура подложки остается важнейшим рычагом для контроля качества пленки.
Более высокие температуры обеспечивают больше тепловой энергии атомам и молекулам, осевшим на подложке. Эта повышенная подвижность на поверхности позволяет им перемещаться, находить более стабильные положения в структуре пленки и высвобождать накопленное напряжение. В результате получаются более плотные, более стабильные и часто менее напряженные пленки.
Понимание компромиссов
Оптимизация процесса PECVD — это всегда балансирование. Максимальное повышение одного параметра для увеличения одного свойства, например скорости осаждения, почти наверняка приведет к ухудшению другого, например качества пленки.
H3: Скорость осаждения против качества пленки
Существует классический компромисс между скоростью и качеством. Увеличение мощности плазмы и скорости потока газа ускорит осаждение, но этот быстрый рост может привести к дефектам, повышенному внутреннему напряжению и плохой структурной плотности пленки. Более медленное, более контролируемое осаждение при умеренной мощности и более высокой температуре часто дает превосходную пленку.
H3: Энергия плазмы против повреждения подложки
Хотя высокая мощность плазмы создает реактивные частицы, необходимые для осаждения, она также увеличивает энергию бомбардировки ионами подложки. Для чувствительных подложек или устройств эта бомбардировка может вызвать значительные повреждения, ухудшая электрические или оптические характеристики материала.
H3: Взаимозависимость параметров
Ни один параметр не существует в вакууме. Например, увеличение скорости потока газа может потребовать соответствующего увеличения мощности плазмы, чтобы гарантировать эффективную диссоциацию дополнительного газа. Аналогично, изменение давления изменит природу плазмы, потенциально требуя корректировки мощности и химии газа для поддержания стабильности.
Как настраивать параметры в соответствии с вашей целью
Ваш конкретный процессный «рецепт» будет полностью зависеть от желаемого результата для вашей тонкой пленки. Используйте эти принципы в качестве отправной точки для разработки процесса.
- Если ваш основной акцент — высокая скорость осаждения: Приоритет отдавайте более высокой мощности плазмы и оптимизированной скорости потока газа, но будьте готовы смириться с потенциальными компромиссами в отношении напряжения и плотности пленки.
- Если ваш основной акцент — превосходное качество пленки (низкое напряжение, высокая плотность): Используйте умеренную мощность плазмы, самую высокую температуру подложки, которую может выдержать ваш материал, и более низкое давление для обеспечения хорошо структурированной пленки.
- Если ваш основной акцент — покрытие сложной 3D-структуры: Рассмотрите возможность работы при более высоком давлении для увеличения рассеяния в газовой фазе, что сделает осаждение менее направленным и более конформным.
Понимая эти фундаментальные взаимосвязи, вы сможете выйти за рамки простых рецептов и начать с точностью конструировать материалы.
Сводная таблица:
| Параметр | Роль в PECVD | Ключевое воздействие |
|---|---|---|
| Мощность плазмы | Инициирует реакции с помощью РЧ-энергии | Более высокая мощность увеличивает скорость осаждения и плотность плазмы |
| Давление в камере | Контролирует плотность газа и столкновения частиц | Низкое давление для плотных пленок, высокое давление для однородности |
| Скорость потока газа | Управляет подачей и удалением реагентов | Оптимизирует скорость осаждения и эффективность материала |
| Температура подложки | Определяет качество и структуру пленки | Более высокая температура улучшает плотность и снижает напряжение |
Добейтесь точности в ваших процессах PECVD с KINTEK
Испытываете трудности с балансировкой параметров PECVD для достижения оптимальных результатов с тонкими пленками? KINTEK специализируется на передовых высокотемпературных печных решениях, включая наши системы CVD/PECVD, разработанные для обеспечения точного контроля давления, температуры, потока газа и мощности плазмы. Используя выдающиеся исследования и разработки и собственное производство, мы предлагаем глубокую настройку для удовлетворения ваших уникальных экспериментальных потребностей — независимо от того, стремитесь ли вы к высоким скоростям осаждения, превосходному качеству пленки или конформным покрытиям на сложных структурах. Наш опыт обеспечивает надежную работу для различных лабораторных применений.
Готовы усовершенствовать свой инжиниринг материалов? Свяжитесь с нами сегодня, чтобы обсудить, как наши индивидуальные решения могут способствовать вашему успеху!

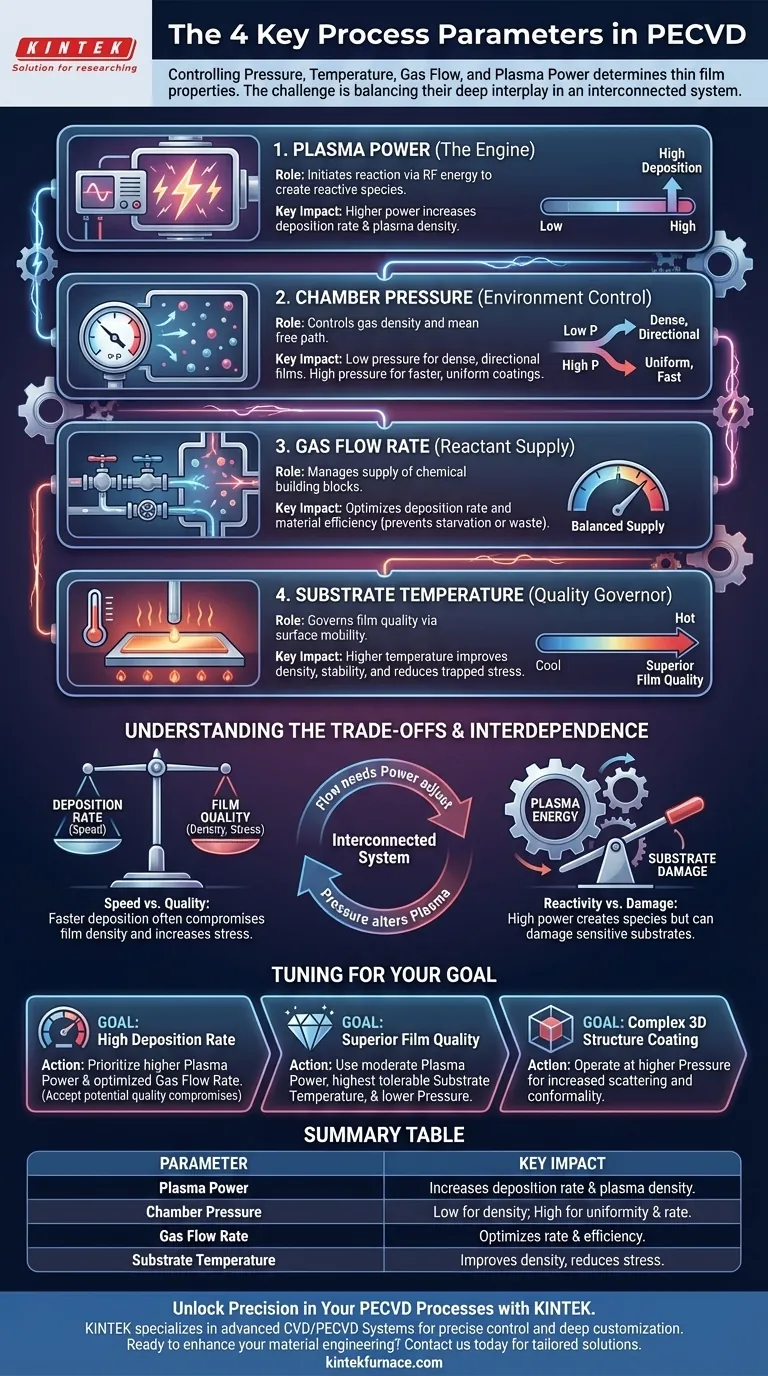

Визуальное руководство
