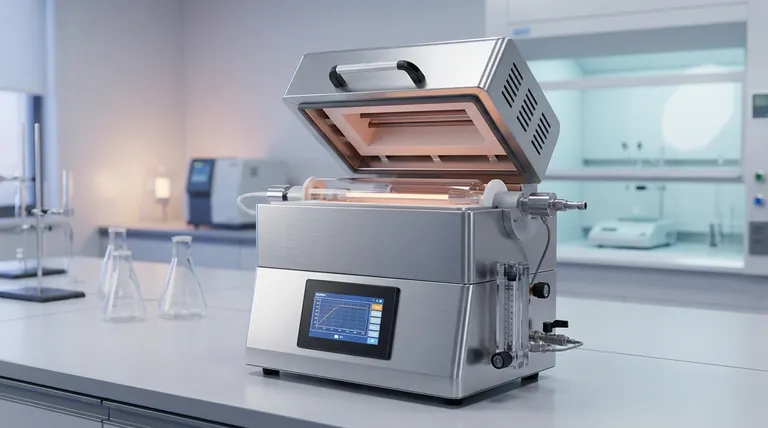

Как Контролируется Температура В Трубчатой Печи? Добейтесь Точной Термической Обработки Для Вашей Лаборатории

В основе своей трубчатая печь контролирует температуру посредством замкнутой системы обратной связи. Датчик, чаще всего термопара, постоянно измеряет температуру внутри печи. Это измерение отправляется специальному контроллеру, который сравнивает фактическую температуру с желаемой уставкой и точно регулирует мощность, подаваемую на нагревательные элементы, для поддержания этой цели.

Весь процесс управления основан на простой, но мощной петле: измерять, сравнивать и регулировать. Термопара измеряет температуру в реальном времени, контроллер сравнивает ее с вашей целью и регулирует мощность нагрева, чтобы устранить любое расхождение, обеспечивая стабильную и повторяемую термическую обработку.

Основные компоненты контроля температуры

Система контроля температуры трубчатой печи состоит из трех фундаментальных компонентов, работающих в унисон. Понимание роли каждого из них является ключом к пониманию того, как достигается точность.

Датчик: Термопара

Термопара действует как «глаза» печи. Это прочный датчик, состоящий из двух разных металлов, соединенных на одном конце. Когда это соединение нагревается, оно генерирует крошечное напряжение, которое напрямую соответствует температуре. Этот сигнал обеспечивает важнейшую обратную связь в реальном времени для всей системы.

Мозг: ПИД-регулятор

Сигнал от термопары подается в контроллер температуры. Подавляющее большинство современных печей используют ПИД-регулятор (пропорционально-интегрально-дифференциальный), который служит «мозгом» операции. Он непрерывно вычисляет разницу – или «ошибку» – между измеренной температурой и вашей уставкой.

Мышцы: Нагревательные элементы

На основе расчетов ПИД-регулятора сигнал отправляется на устройство переключения мощности (например, SCR или реле). Это устройство точно модулирует количество электрической мощности, подаваемой на нагревательные элементы, окружающие трубку печи, которые, в свою очередь, генерируют тепло.

Как система достигает точности: ПИД-алгоритм

«Магия» стабильности и точности современной печи заключается в ПИД-алгоритме. Он не просто включает или выключает нагрев; он интеллектуально предвидит и корректирует изменения, чтобы предотвратить перерегулирование или недорегулирование целевой температуры.

«P» (Пропорциональная составляющая): Реагирование на текущее состояние

Пропорциональная составляющая обеспечивает немедленную реакцию, которая прямо пропорциональна текущей ошибке температуры. Чем больше разница между уставкой и фактической температурой, тем большую мощность подает контроллер.

«I» (Интегральная составляющая): Коррекция прошлых ошибок

Интегральная составляющая учитывает накопленную ошибку со временем. Если печь постоянно находится немного ниже уставки, эта составляющая постепенно увеличивает выходную мощность, чтобы устранить эту небольшую, постоянную ошибку и довести систему точно до цели.

«D» (Дифференциальная составляющая): Прогнозирование будущего

Дифференциальная составляющая учитывает скорость изменения температуры. Когда температура печи быстро приближается к уставке, эта составляющая снижает выходную мощность, чтобы предотвратить перерегулирование. Она эффективно «нажимает на тормоза», чтобы обеспечить плавное достижение целевой температуры без значительных колебаний.

Понимание компромиссов и ограничений

Хотя современные системы управления очень эффективны, их производительность зависит от физических и конструктивных ограничений. Признание этого имеет решающее значение для получения достоверных результатов.

Однозонное против многозонного управления

Стандартная однозонная печь использует одну термопару и один набор нагревательных элементов. Хотя это экономически эффективно, такая конструкция по своей сути создает более короткую однородную горячую зону в центре трубки, с падением температуры к концам.

Для применений, требующих высокой однородности на большей длине, таких как химическое осаждение из газовой фазы (CVD), используются многозонные печи. Они имеют несколько независимо управляемых зон нагрева и термопар, что позволяет системе создавать гораздо более длинный и стабильный плоский температурный профиль.

Размещение термопары критично

Контроллер знает температуру только в точном месте кончика термопары. Если термопара расположена далеко от вашего образца, температура, которую испытывает ваш образец, может отличаться от уставки контроллера. Правильное размещение необходимо для точности процесса.

Точность против стабильности поля

Спецификации печи часто указывают точность отображения (например, ±1°C) и стабильность температурного поля (например, ±5°C). Точность отображения относится к тому, насколько показания контроллера соответствуют фактической температуре термопары. Стабильность поля, более важный показатель, описывает фактическое изменение температуры в однородной горячей зоне печи во время работы.

Правильный выбор для вашего процесса

Сложность необходимой вам системы управления полностью определяется требованиями вашего приложения к точности и повторяемости.

Если вашей основной задачей является базовая термообработка или отжиг: Однозонная печь со стандартным самонастраивающимся ПИД-регулятором обеспечивает надежную и экономичную работу.
Если вашей основной задачей является чувствительный синтез материалов, такой как CVD или выращивание кристаллов: Многозонная печь с программируемым контроллером необходима для достижения требуемой однородности температуры и повторяемых температурных профилей.
Если вашей основной задачей является высокопроизводительное производство или сложные рецепты: Система с автоматизацией на ПЛК и сенсорным интерфейсом обеспечит наилучший контроль, запись данных и простоту использования для сложных многостадийных процессов.

Понимание этих принципов управления позволяет вам не только выбрать правильное оборудование, но и эффективно устранять неполадки и оптимизировать ваши термические процессы.

Таблица сводки:

Компонент	Роль в контроле температуры	Основные характеристики
Термопара	Датчик, измеряющий температуру в реальном времени	Генерирует напряжение в зависимости от тепла, обеспечивает обратную связь
ПИД-регулятор	Мозг, который вычисляет и регулирует мощность	Использует пропорциональные, интегральные, дифференциальные алгоритмы для стабильности
Нагревательные элементы	Генерируют тепло на основе сигналов контроллера	Модулированная мощность для точного поддержания температуры
Многозонное управление	Повышает однородность в длинных трубках	Независимые зоны для таких применений, как CVD, улучшает стабильность поля
