Точность контроля температуры является единственной наиболее критической переменной, определяющей механическую целостность интерфейса между волокнами SiC и матрицей TB8. Высокоточное терморегулирование, в частности в диапазоне 840-920°C, ограничивает реакционную диффузию между углеродным покрытием волокна и титановой матрицей. Этот контроль гарантирует, что слой реакции на интерфейсе остается менее 2 мкм, предотвращая образование избыточных, хрупких фаз карбида титана (TiC), которые ухудшают структурные характеристики.
Ключевой вывод Точное терморегулирование действует как «вратарь диффузии», позволяя химическому взаимодействию происходить в достаточной степени для соединения материалов, но строго ограничивая рост хрупких слоев реакции, которые приводят к преждевременному разрушению материала.
Механизмы формирования интерфейса
Контроль реакционной диффузии
Слой интерфейса в этих композитах формируется посредством реакционной диффузии. Это происходит, когда углерод (C) в покрытии волокон SiC химически взаимодействует с титаном в матрице TB8.
Поскольку скорости диффузии экспоненциально зависят от температуры, даже незначительные колебания температуры могут кардинально изменить скорость и степень этой реакции.
Идеальный порог толщины
Для поддержания эксплуатационных характеристик материала толщина слоя реакции должна строго контролироваться. Цель обычно составляет менее 2 мкм.
Для достижения этого требуется, чтобы вакуумный горячий пресс поддерживал температуру в узком диапазоне, обычно 840-920°C. Этот конкретный диапазон обеспечивает достаточную энергию для соединения без чрезмерного протекания реакции.
Последствия термической нестабильности
Опасность перегрева
Если контроль температуры недостаточно точен и превышает целевой диапазон, процесс диффузии агрессивно ускоряется.
Это приводит к образованию чрезмерно толстого слоя интерфейса. В контексте SiC/TB8 это приводит к высокой концентрации карбида титана (TiC).
Разрушение хрупких фаз
Толстый слой TiC вреден, поскольку он по своей природе хрупкий.
Вместо эффективной передачи нагрузок между матрицей и волокном, толстый слой TiC действует как дефект. Он становится местом зарождения трещин, значительно снижая общую прочность и пластичность композита.
Риск недогрева
Хотя основной источник информации фокусируется на ограничении толщины, дополнительные данные свидетельствуют о том, что точность одинаково важна для предотвращения недогрева.
Если температура слишком низкая, необходимая реакция замещения может вообще не произойти. Это приводит к слабому межфазному соединению, вызывая выдергивание волокон из матрицы под нагрузкой вместо их армирования.
Понимание компромиссов
Баланс между связыванием и деградацией
Существует тонкая грань между «прочным соединением» и «деградированным волокном». Вам нужна реакция для создания адгезии, но вы должны остановить ее до того, как она разрушит защитные покрытия.
Точность против стоимости оборудования
Достижение необходимой термической однородности часто требует передовых технологий вакуумного горячего прессования.
Стандартные печи с высокими температурными градиентами могут достигать средней температуры, но создают локальные горячие точки. Эти точки могут создавать области хрупкого разрушения, даже если среднее значение кажется правильным.
Сделайте правильный выбор для вашей цели
Для оптимизации характеристик композитов на основе волокон SiC, армированных TB8, ваша термическая стратегия должна соответствовать конкретным результатам материалов:
- Если ваш основной фокус — ударная вязкость: Ориентируйтесь на нижний предел температурного диапазона (ближе к 840°C), чтобы слой реакции был как можно тоньше, минимизируя образование хрупкого TiC.
- Если ваш основной фокус — межфазная сдвиговая прочность: Убедитесь, что температура достаточно высока для инициирования достаточной диффузии для соединения, но строго ограничьте время выдержки, чтобы предотвратить чрезмерный рост слоя (>2 мкм).
Мастерство точности температуры — это не просто переменная процесса; это предпосылка для раскрытия полного структурного потенциала металломатричных композитов.
Сводная таблица:
| Фактор | Целевая спецификация | Влияние точности | Результат сбоя |
|---|---|---|---|
| Диапазон температур | 840°C - 920°C | Ограничивает реакционную диффузию | Образование хрупких фаз (перегрев) |
| Толщина слоя | < 2 мкм | Предотвращает чрезмерный рост TiC | Зарождение трещин и разрушение материала |
| Межфазное соединение | Сбалансированная адгезия | Обеспечивает передачу нагрузки | Выдергивание волокна/слабое соединение (недогрев) |
| Термическая однородность | Высокая (без горячих точек) | Устраняет локальные дефекты | Региональная хрупкость и деградация |
Раскройте полный потенциал ваших высокопроизводительных композитов
Точность — это разница между высокопрочным композитом и хрупким разрушением. KINTEK предлагает ведущие в отрасли системы вакуумного горячего прессования и CVD, разработанные для обеспечения точного термического контроля, необходимого для управления деликатным интерфейсом SiC/TB8.
Опираясь на экспертные исследования и разработки, а также на производство, наши системы полностью настраиваются для удовлетворения уникальных высокотемпературных требований вашей лаборатории. Независимо от того, нужно ли вам минимизировать слои реакции или максимизировать сдвиговую прочность, KINTEK обладает опытом, чтобы помочь вам добиться успеха.
Готовы повысить целостность ваших материалов?
Свяжитесь с экспертами KINTEK сегодня

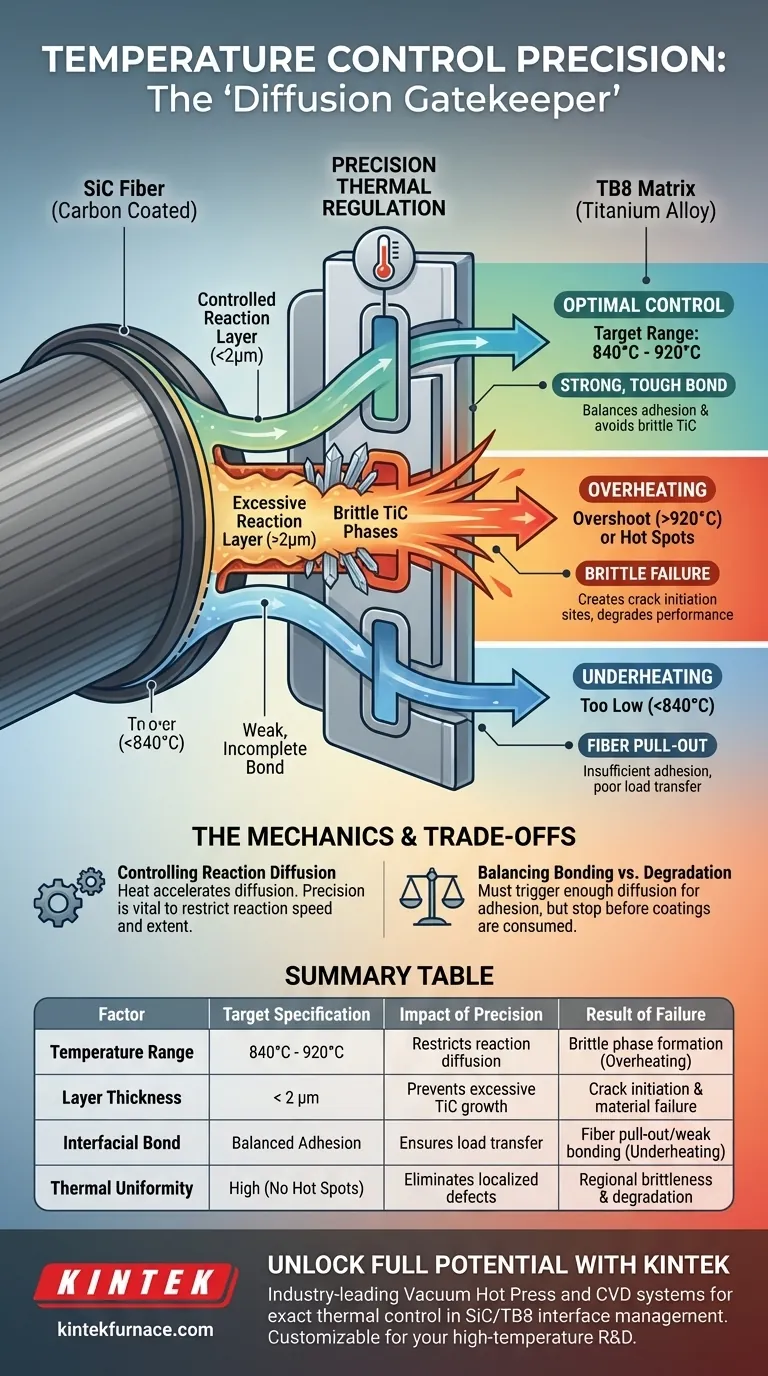

Визуальное руководство
Связанные товары
- 2200 ℃ Вакуумная печь для термообработки и спекания вольфрама
- 9MPa воздушного давления вакуумной термообработки и спекания печь
- 600T вакуумный индукционный горячий пресс вакуумная термообработка и спекание печь
- Вакуумная печь для спекания молибденовой проволоки
- Вакуумная термообработанная печь для спекания с давлением для вакуумного спекания
Люди также спрашивают
- Какую роль играют высокомощные нагревательные пластины в печах вакуумной контактной сушки? Ускорение быстрой тепловой диффузии
- Почему для спекания композитов Cu/Ti3SiC2/C/MWCNTs необходима среда высокого вакуума? Достижение чистоты материала
- Какова цель этапа выдержки при средней температуре? Устранение дефектов при вакуумном спекании
- Как вакуумные печи для спекания и отжига способствуют уплотнению магнитов NdFeB?
- Почему оборудование для спекания должно поддерживать высокий вакуум для высокоэнтропийных карбидов? Обеспечение чистоты фаз и максимальной плотности
