Больше, Чем Просто Нагрев: Контролируемое Падение В Печи С Падающей Трубой

Дилемма ученого: время против температуры

Представьте, что вы пытаетесь воспроизвести промышленный процесс горения, который происходит за миллисекунды в огромной топке электростанции, но на вашей лабораторной установке.

Основная проблема не в достижении 1500°C. Настоящая проблема заключается в контроле того, как отдельная частица подвергается воздействию этого тепла. Будет ли она сидеть и запекаться в течение часа? Или она пронесется через горячую зону в мгновение ока?

Это вопрос не температуры. Это вопрос времени и траектории. И для этого обычная печь — неподходящий инструмент. Мы часто попадаем в когнитивную ловушку, используя имеющийся инструмент, а не тот, который требует проблема.

Гравитация как прецизионный инструмент

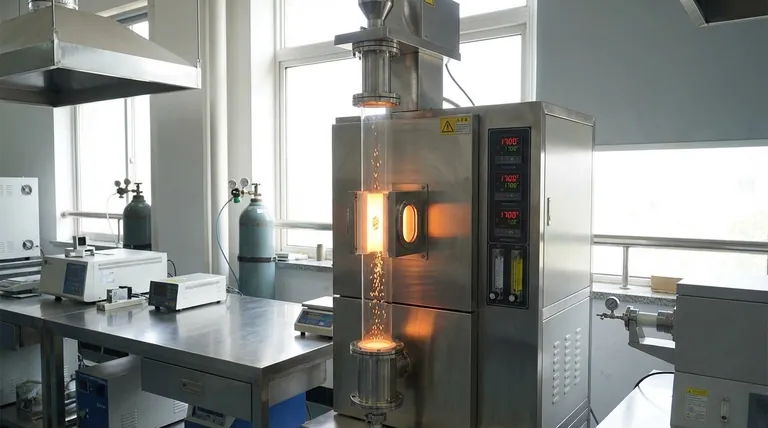

Печь с падающей трубой спроектирована на основе простой, мощной и часто упускаемой из виду силы: гравитации.

Ее отличительная особенность — вертикальная труба печи — не является произвольным конструктивным решением. Это преднамеренное использование гравитации в качестве механизма транспортировки. Она превращает печь из статической нагревательной камеры в динамический симулятор процесса.

Подавая порошкообразные или дисперсные образцы сверху, они свободно и равномерно падают через точно спроектированный температурный профиль. Эта обработка «в полете» — единственный способ точно изучить явления с коротким временем пребывания, такие как:

Быстрый пиролиз
Быстрое прокаливание
Кинетика горения угля или биомассы

Печь становится миниатюрной, контролируемой версией огромных промышленных реакторов, которые она призвана имитировать.

Невидимый страж: чистота материала

Сердце этой системы — сама труба печи. При температурах, при которых сталь бы прогибалась и плавилась, мы полагаемся на высокочистую керамику.

Кварц: Очевидный выбор для процессов до ~1200°C, обладающий отличной стойкостью к термическому шоку.
Оксид алюминия (корунд): Рабочая лошадка для экстремальных температур, часто превышающих 1700°C, обеспечивающая минимальное загрязнение образца, когда чистота имеет первостепенное значение.

Выбор материала — это акт предвидения, защита от невидимой переменной загрязнения, которая может сделать всю экспериментальную кампанию недействительной.

Создание альтернативной реальности

Истинная мощь печи с падающей трубой раскрывается, когда вы контролируете то, что находится внутри трубы. Тепло — лишь один компонент; атмосфера — другой.

Мир без (или с) воздуха

Прочная система уплотнения, часто использующая фланцы с водяным охлаждением, позволяет создать идеальный чистый холст. Сначала создав вакуум, вы устраняете непредсказуемое влияние окружающего воздуха.

Отсюда вы можете устанавливать правила среды:

Инертная атмосфера: Заполните аргоном или азотом, чтобы создать щит, предотвращающий окисление и изолирующий эффекты чистого термического разложения.
Реактивная атмосфера: Вводите специфические окисляющие или восстанавливающие газы для прямого изучения их химического взаимодействия с падающими частицами.

Этот контроль осуществляется с точностью цифрового массового расходомера (MFC), гарантируя, что каждый эксперимент будет идентичным и воспроизводимым.

Дисциплина идеального климата

Поддержание стабильной горячей зоны на уровне 1700°C требует неустанной дисциплины. Это задача ПИД-регулятора (пропорционально-интегрально-дифференциального).

Думайте о нем не как о простом термостате, а как о бдительном страже. Он получает постоянную обратную связь от термопары и вносит микрокорректировки в мощность, подаваемую на нагревательные элементы (например, SiC или MoSi2) тысячи раз в минуту. Именно эта цифровая бдительность поддерживает стабильную температуру, предотвращая разрушительные колебания, которые могли бы исказить ваши данные.

Критический выбор: вертикальное падение или горизонтальный путь?

Ориентация трубы печи определяет ее назначение. Этот выбор фундаментален и не подлежит обсуждению.

Вертикальная «падающая» труба: Выбирайте ее, когда ваш исследовательский вопрос касается процесса. Вы изучаете, как частицы трансформируются во время движения через температурный градиент в течение короткого, определенного времени.
Горизонтальная труба: Выбирайте ее для статического состояния. Вы изучаете, во что превращается твердый образец после выдержки при определенной температуре в течение более длительного, контролируемого периода, например, при отжиге или некоторых процессах CVD.

Путать одно с другим — все равно что использовать секундомер для измерения мили. Вы используете не тот инструмент для переменной, которая вас интересует.

От чертежа к прорыву

Обсужденные нами характеристики — материал трубы, контроль атмосферы, стабильность температуры — это не просто параметры в спецификации. Это переменные, которые вы должны контролировать, чтобы получить надежные ответы на свои исследовательские вопросы.

Готовая печь заставляет вас адаптировать эксперимент к ограничениям инструмента. Но новаторские исследования часто требуют инструмента, созданного для эксперимента.

Вот где экспертиза в области проектирования и производства становится критически важной. Создание системы, объединяющей конкретный питатель, высокочистую алюминиевую трубу и сборный сосуд с водяным охлаждением, — это не просто сборка; это создание уникального научного инструмента. В KINTEK мы специализируемся на этом процессе. Наш глубокий опыт в области исследований и разработок и собственные производственные мощности позволяют нам создавать индивидуальные муфельные, трубчатые и вакуумные печи, точно спроектированные для таких уникальных применений.

Правильный инструмент не просто облегчает работу; он делает возможными новые вопросы.

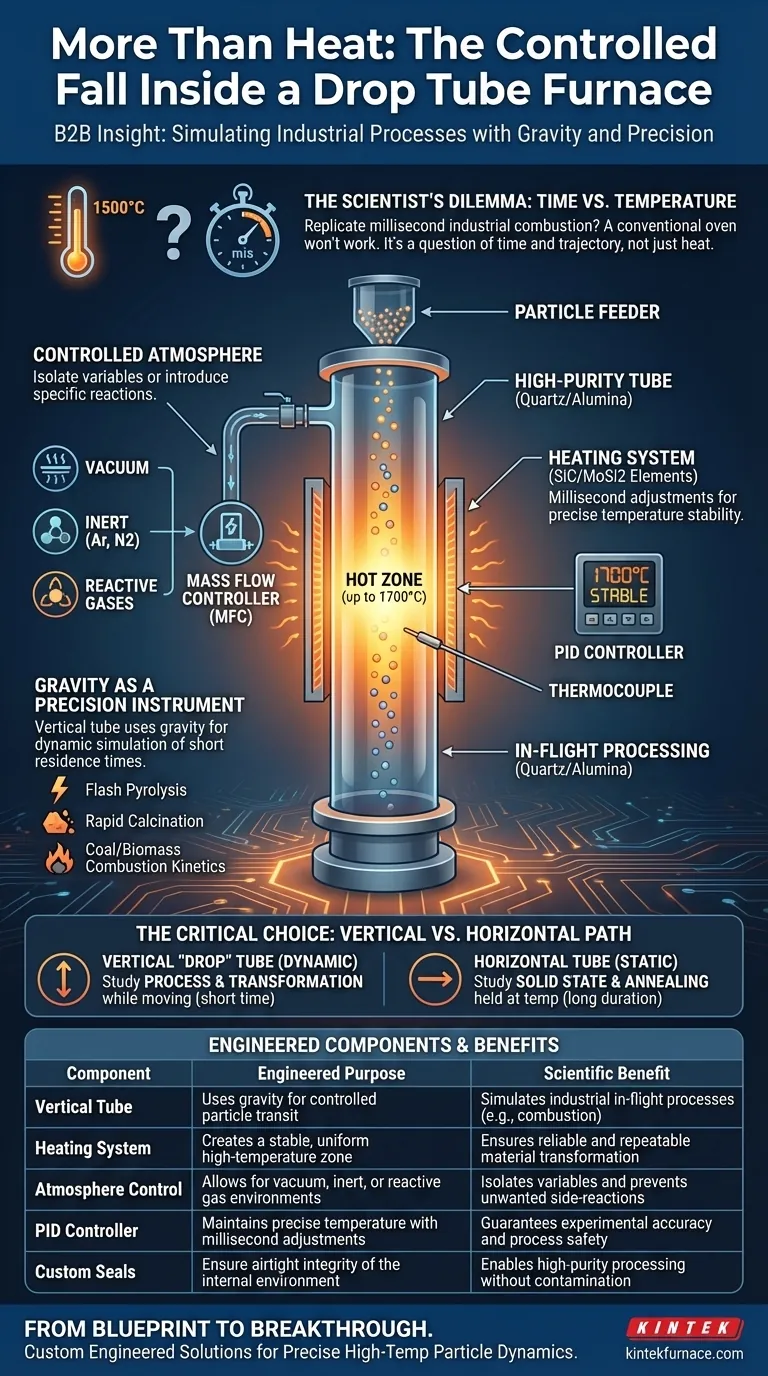

Компонент	Назначение	Научная польза
Вертикальная труба	Использует гравитацию для контролируемого перемещения частиц	Имитирует промышленные процессы в полете (например, горение)
Система нагрева	Создает стабильную, однородную высокотемпературную зону	Обеспечивает надежную и воспроизводимую трансформацию материала
Контроль атмосферы	Позволяет создавать вакуум, инертную или реактивную газовую среду	Изолирует переменные и предотвращает нежелательные побочные реакции
ПИД-регулятор	Поддерживает точную температуру с корректировками в миллисекунды	Гарантирует точность эксперимента и безопасность процесса
Индивидуальные уплотнения	Обеспечивают герметичность внутренней среды	Позволяет проводить обработку с высокой степенью чистоты без загрязнения

Создание идеальной экспериментальной установки требует партнера, который понимает физику, лежащую в основе чертежа. Если ваша работа требует точного контроля над высокотемпературной динамикой частиц, мы можем помочь вам разработать именно то решение, которое вам нужно. Свяжитесь с нашими экспертами
