Почему Термическая Однородность Является Значительным Преимуществом Трубчатых Печей? Достижение Равномерного Нагрева Для Точных Процессов

По своей сути, термическая однородность является значительным преимуществом трубчатой печи, потому что ее цилиндрическая конструкция нагревает образец со всех сторон одновременно. Этот 360-градусный нагрев обеспечивает постоянную температуру по всему образцу, что является обязательным требованием для чувствительных и высокоточных термических процессов.

Фундаментальная ценность трубчатой печи заключается не только в ее способности нагреваться, но и в способности создавать весьма предсказуемую и воспроизводимую термическую среду. Эта однородность является ключом к достижению надежных результатов в материаловедении, калибровке и передовом производстве.

Механика превосходной однородности

Чтобы понять, почему эта однородность настолько эффективна, нам нужно рассмотреть фундаментальные принципы конструкции печи. Это не одна функция, а комбинация элементов, работающих вместе.

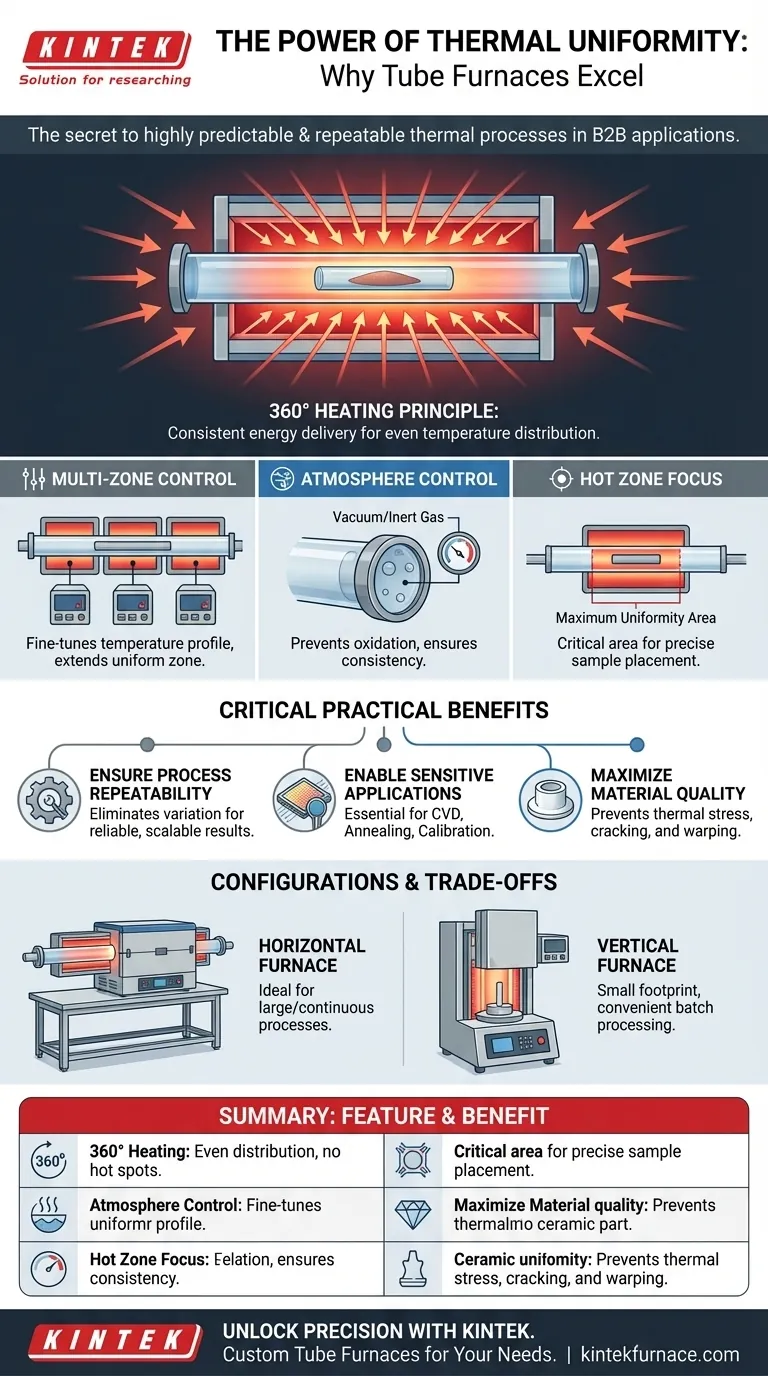

Принцип нагрева на 360°

Основные нагревательные элементы трубчатой печи расположены цилиндром вокруг центральной технологической трубы. Эта геометрия изначально превосходит по равномерности нагрева коробчатую печь, где тепло излучается от плоских стенок.

Окружая образец, печь подает постоянную энергию по всей его окружности, минимизируя горячие и холодные точки.

Многозонный контроль для точности

Простые трубчатые печи имеют одну зону нагрева. Однако более совершенные модели имеют многозонные конфигурации, часто с тремя или более независимыми зонами нагрева по длине трубы.

Каждая зона имеет свою термопару и контроллер, что позволяет точно настраивать температурный профиль. Это компенсирует потери тепла на концах трубы, значительно увеличивая длину зоны равномерной температуры.

Сохранение окружающей среды

Истинная однородность также зависит от контроля атмосферы внутри трубы. Торцевые заглушки или уплотнения имеют решающее значение для этого.

Они предотвращают утечку тепла и позволяют точно контролировать внутреннюю атмосферу. Это может варьироваться от высокого вакуума (до 10⁻⁵ торр) до конкретного инертного газа, предотвращая нежелательное окисление или реакции, которые могут повлиять на образец и термическую среду.

Почему однородность критически важна на практике

Этот точный термический контроль является не просто академическим преимуществом; он имеет прямые, практические последствия для широкого спектра применений.

Обеспечение воспроизводимости процесса

Как в научных исследованиях, так и в промышленном производстве способность получать точно такой же результат каждый раз имеет первостепенное значение.

Термическая однородность исключает изменение температуры как переменную. Это означает, что процесс, разработанный в лаборатории, может быть надежно масштабирован или повторен с уверенностью, что термические условия не являются источником ошибки.

Обеспечение чувствительных применений

Многие передовые процессы нетерпимы к колебаниям температуры.

Химическое осаждение из газовой фазы (CVD): Равномерная температура необходима для нанесения пленки постоянной толщины и качества.
Отжиг: Равномерный нагрев материала снимает внутренние напряжения и улучшает его кристаллическую структуру, не создавая новых дефектов.
Калибровка термопар: Для точной калибровки датчиков температуры по известному стандарту требуется высокооднородная температурная зона.

Максимизация качества материала

Для термочувствительных деталей, таких как усовершенствованная керамика или монокристаллические структуры, неравномерный нагрев может быть разрушительным.

Он может вызвать термическое напряжение, приводящее к трещинам или деформациям. Равномерный нагрев гарантирует, что весь компонент проходит желаемый фазовый переход или обработку последовательно, сохраняя свою структурную целостность и производительность.

Понимание компромиссов и конфигураций

Хотя это очень выгодно, важно понимать практические соображения и различные типы трубчатых печей.

Горизонтальные против вертикальных печей

Ориентация трубчатой печи влияет на ее использование.

Горизонтальные печи обеспечивают больший рабочий объем и идеально подходят для обработки более крупных образцов или для непрерывных процессов, когда материалы подаются через трубу.
Вертикальные печи занимают меньше места и отлично подходят для периодической обработки, поскольку образцы можно легко опускать и поднимать из зоны нагрева. Гравитация также может помочь обеспечить правильное размещение и однородность образца.

Ограничение "горячей зоны"

Указанная термическая однородность (например, ±1°C) относится только к определенной области в центре печи, известной как "горячая зона".

Температура будет естественным образом падать к концам трубы. Крайне важно знать длину этой равномерной горячей зоны и убедиться, что ваш образец полностью находится в ней для правильной обработки.

Стоимость и сложность

Многозонная печь обеспечивает превосходную однородность на большей длине, но она дороже и сложнее в эксплуатации, чем однозонная модель. Выбор зависит от точности, требуемой вашим приложением.

Правильный выбор для вашей цели

Выбор правильной печи полностью зависит от ваших конкретных требований к процессу и приоритетов.

Если ваша основная цель — максимальная однородность для чувствительных исследований: Многозонная печь — лучший выбор для создания высокостабильной и расширенной горячей зоны.
Если ваша основная цель — обработка больших или непрерывных образцов: Горизонтальная трубчатая печь обеспечивает необходимый объем и гибкость.
Если ваша основная цель — удобная периодическая обработка в небольшой лаборатории: Вертикальная трубчатая печь предлагает эффективное использование пространства и упрощенную загрузку образцов.
Если ваша основная цель — общий нагрев с ограниченным бюджетом: Однозонная печь эффективна, но вы должны убедиться, что ваш образец полностью помещается в ее более ограниченную равномерную горячую зону.

Понимание того, как трубчатая печь достигает термической однородности, позволяет вам выбрать правильный инструмент для получения последовательных, высококачественных результатов для вашего конкретного применения.

Сводная таблица:

Особенность	Преимущество
360° Нагрев	Окружает образец для равномерного распределения температуры, уменьшая горячие точки
Многозонный контроль	Позволяет тонко настраивать температурные профили для расширенных равномерных зон
Контроль атмосферы	Уплотнения поддерживают вакуум или инертный газ, предотвращая окисление и обеспечивая однородность
Фокус на горячей зоне	Определяет область максимальной однородности, что критически важно для размещения образца
Горизонтальные/Вертикальные опции	Адаптируется к потребностям крупномасштабной или периодической обработки с оптимальным использованием пространства
