Горячая зона функционирует как термодинамический двигатель процесса химического парофазного осаждения (CVD). Она обеспечивает точно контролируемую высокотемпературную среду, обычно в диапазоне от 1000°C до 1200°C, которая необходима для инициирования химической трансформации твердых прекурсоров. В частности, это тепло инициирует карботермическое восстановление порошков оксида индия и оксида олова, превращая их в газообразные металлические соединения, необходимые для формирования пленки.
Горячая зона делает больше, чем просто расплавляет или испаряет материалы; она создает определенное температурное поле, которое определяет весь механизм переноса. Контролируя насыщение и миграцию паров от источника к зоне осаждения, горячая зона действует как основной регулятор кинетического роста и структурного качества тонкой пленки оксида индия-олова (ITO).
Механизмы действия в горячей зоне
Испарение путем карботермического восстановления
Основная функция горячей зоны — содействие фазовому переходу посредством химического восстановления. Печь должна поддерживать экстремальные температуры, чтобы обеспечить карботермическое восстановление порошковых прекурсоров.
В этом конкретном процессе оксид индия (In2O3) и оксид олова (SnO2) подвергаются воздействию температур до 1200°C. Эта тепловая энергия разрушает твердые порошки, превращая их в газообразные металлические соединения, готовые к переносу.
Направление миграции паров
После испарения прекурсоров горячая зона отвечает за их эффективное перемещение. Печь создает четкое температурное поле — пространственное распределение тепла — которое влияет на поток газов.
Этот температурный градиент заставляет насыщенные пары мигрировать от источника к более холодной зоне осаждения. Без этого направленного теплового давления пары не будут эффективно перемещаться, что приведет к низким скоростям осаждения.
Обеспечение кинетического роста
Качество конечной пленки ITO определяется тем, как пары достигают подложки. Горячая зона обеспечивает непрерывную и стабильную подачу газообразного материала.
Поддерживая постоянное образование паров, горячая зона способствует правильному кинетическому росту. Это гарантирует, что атомы индия и олова достигают подложки с правильной энергией и плотностью для формирования однородной структуры тонкой пленки.
Понимание операционных компромиссов
Термическая точность против скорости процесса
Хотя более высокие температуры обычно увеличивают скорость испарения, они создают риски для стабильности. Доведение горячей зоны до верхнего предела (1200°C) быстро создает больше паров, но затрудняет контроль скорости миграции.
Если пары достигают зоны осаждения слишком агрессивно, это может привести к образованию шероховатых или неоднородных пленок. И наоборот, работа при нижнем пределе (1000°C) обеспечивает лучший контроль, но может значительно замедлить производственный процесс.
Проблема однородности
Горячая зона должна обеспечивать равномерный нагрев всей загрузки прекурсоров. Любые "холодные пятна" в горячей зоне приведут к неполному испарению или несогласованным соотношениям прекурсоров.
В процессах CVD неравномерный нагрев приводит к колебаниям состава паров. Это может привести к тому, что конечная пленка ITO будет иметь различные электрические или оптические свойства по всей поверхности, что ухудшит производительность устройства.
Сделайте правильный выбор для вашей цели
Чтобы оптимизировать производство тонких пленок ITO, вы должны настроить параметры горячей зоны в соответствии с вашими конкретными требованиями к выходным данным.
- Если ваш основной фокус — скорость осаждения: Приоритезируйте верхний диапазон температур (около 1200°C) для максимальной скорости испарения порошковых прекурсоров.
- Если ваш основной фокус — однородность пленки: Сосредоточьтесь на стабилизации температурного поля для обеспечения стабильной, контролируемой миграции паров в зону осаждения.
Успех в CVD заключается не только в генерации тепла, но и в точном направлении тепловой энергии для контроля переноса материала.
Сводная таблица:
| Функция | Роль в процессе CVD | Влияние на качество ITO |
|---|---|---|
| Карботермическое восстановление | Превращает твердые In2O3/SnO2 в газ | Обеспечивает необходимое испарение прекурсоров |
| Температурное поле | Направляет миграцию паров | Контролирует скорость и эффективность осаждения |
| Термическая стабильность | Поддерживает стабильный кинетический рост | Обеспечивает однородность пленки и структурную целостность |
| Диапазон температур | 1000°C - 1200°C | Балансирует скорость производства и контроль процесса |
Улучшите производство тонких пленок с KINTEK
Точный термический контроль является основой высококачественного CVD для тонких пленок оксида индия-олова (ITO). Опираясь на экспертные исследования и разработки и производство мирового класса, KINTEK предлагает высокопроизводительные трубчатые, муфельные, роторные, вакуумные и CVD системы — все полностью настраиваемые для удовлетворения ваших уникальных лабораторных или промышленных потребностей. Наша передовая печная технология обеспечивает стабильные температурные поля и точный кинетический рост, необходимые для превосходных результатов в материаловедении.
Готовы оптимизировать процесс осаждения? Свяжитесь с KINTEK сегодня, чтобы проконсультироваться с нашими экспертами

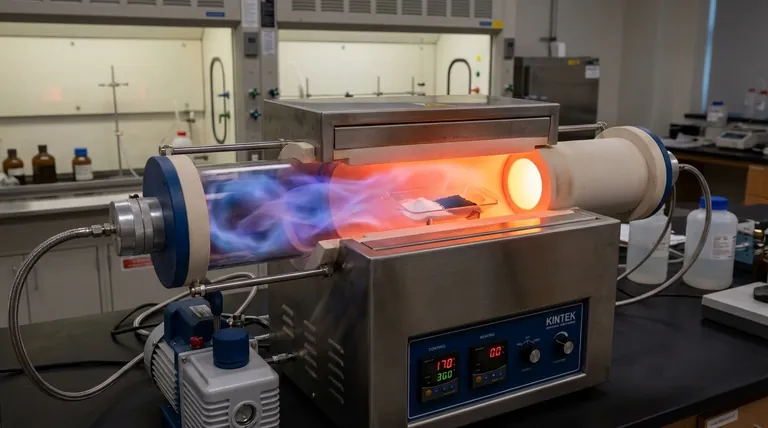

Визуальное руководство
Ссылки
- Muchammad Yunus, Azianty Saroni. Effect of Deposition Temperature on The Structural and Crystallinity Properties of Self-Catalyzed Growth Indium Tin Oxide (ITO) Thin Film Using CVD Technique. DOI: 10.24191/srj.v22i2.23000
Эта статья также основана на технической информации из Kintek Furnace База знаний .
