Какова Роль Кварцевых Трубок В Производстве Полупроводников? Важны Для Чистоты И Высокотемпературных Процессов

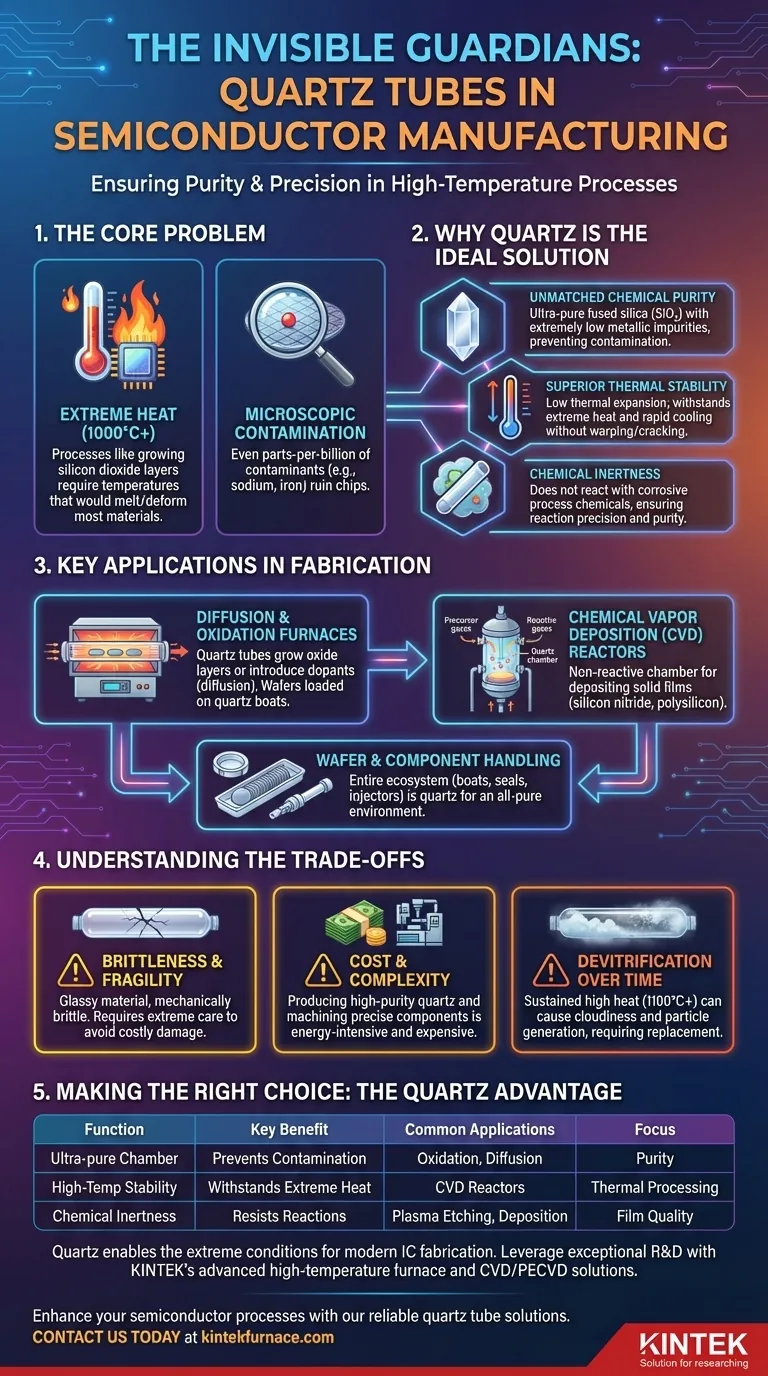

В производстве полупроводников кварцевые трубки являются невидимыми стражами чистоты и точности. Они служат сверхчистыми высокотемпературными технологическими камерами для наиболее критических этапов изготовления. Эти трубки создают контролируемую, свободную от загрязнений среду, в которой кремниевые пластины подвергаются экстремальному нагреву для таких процессов, как термическое окисление, осаждение тонких пленок и химическое травление.

Основная задача в производстве полупроводников — управление экстремальным нагревом и предотвращение микроскопического загрязнения. Кварц является основным материалом для технологических трубок, поскольку он уникальным образом сочетает исключительную химическую чистоту со способностью выдерживать экстремальные температуры без деформации или реакции, обеспечивая целостность создаваемых интегральных схем.

Основная проблема: загрязнение и экстремальный нагрев

Производство полупроводников доводит материалы до их абсолютных пределов. Две фундаментальные проблемы, которые кварц решает напрямую, — это необходимость в сверхчистой среде и способность выдерживать невероятно высокие температуры.

Необходимость абсолютной чистоты

В производстве микросхем один нежелательный атом может стать критическим дефектом. Загрязнители, такие как натрий или железо, даже в концентрациях частей на миллиард, могут мигрировать в кремниевую пластину и изменять ее электрические свойства, делая микросхему бесполезной.

Поэтому камера, где обрабатываются пластины, не может вносить никаких примесей.

Проблема высокотемпературной обработки

Многие критические этапы, такие как выращивание изолирующего слоя диоксида кремния, требуют температур значительно выше 1000°C (1832°F).

При таких температурах большинство материалов расплавились бы, деформировались или вступили в реакцию с технологическими газами, выделяя загрязнители и разрушая хрупкие схемы на пластине.

Почему кварц является идеальным решением

Кварц, который представляет собой высокочистую форму плавленого диоксида кремния (SiO₂), обладает комбинацией свойств, которые делают его почти идеально подходящим для этой требовательной роли.

Непревзойденная химическая чистота

Высокочистый кварц является одним из самых чистых материалов, которые можно производить в промышленных масштабах. Он содержит чрезвычайно низкие уровни металлических примесей, предотвращая их выщелачивание и загрязнение кремниевых пластин на этапах высокотемпературной обработки.

Превосходная термическая стабильность

Кварц имеет очень низкий коэффициент теплового расширения. Это означает, что его можно нагревать до экстремальных температур и охлаждать без значительного расширения или сжатия, что предотвращает его деформацию, растрескивание или поломку под воздействием термического напряжения.

Химическая инертность

Кварц не вступает в реакцию с высокореактивными и агрессивными химикатами, используемыми в таких процессах, как химическое осаждение из газовой фазы (CVD) или плазменное травление. Это гарантирует, что сама трубка не будет мешать точным химическим реакциям, необходимым для осаждения или удаления пленок на пластине.

Ключевые применения в процессе изготовления

Кварцевые компоненты используются везде, где пластины подвергаются воздействию высокой температуры и реактивных химикатов. Трубка — лишь наиболее заметная часть более крупной кварцевой экосистемы.

Диффузионные и окислительные печи

Кварцевая трубка составляет основную часть горизонтальной или вертикальной печи. Пластины загружаются в трубку на кварцевых лодках (или носителях) для обеспечения полностью кварцевой среды.

Горячие газы затем пропускаются через трубку либо для выращивания равномерного слоя диоксида кремния (окисление), либо для введения легирующих примесей, изменяющих электрическую проводимость кремния (диффузия).

Реакторы химического осаждения из газовой фазы (CVD)

В CVD кварцевая трубка действует как реакционная камера. Вводятся прекурсоры газов, которые реагируют при высоких температурах и осаждают твердую тонкую пленку — такую как нитрид кремния или поликристаллический кремний — на поверхность пластин.

Не реактивная природа кварца обеспечивает чистоту осажденной пленки.

Обработка пластин и компонентов

Помимо основной технологической трубки, другие компоненты внутри печи также изготовлены из кварца. Это включает в себя лодки для пластин, которые удерживают пластины, заглушки, герметизирующие трубку, и газовые инжекторы, подающие технологические химикаты.

Понимание компромиссов

Хотя кварц является отраслевым стандартом, он не лишен недостатков. Понимание этих компромиссов является ключом к эффективному управлению полупроводниковыми процессами.

Хрупкость

Несмотря на свою устойчивость к термическому удару, кварц является стеклом и механически хрупок. С ним необходимо обращаться с особой осторожностью, так как физическое воздействие может привести к его растрескиванию или разрушению, что приведет к дорогостоящим простоям.

Стоимость и сложность производства

Производство кварца с почти идеальной чистотой, требуемой для изготовления полупроводников, является дорогостоящим и энергоемким процессом. Обработка материала в большие, точные трубки и сложные компоненты еще больше увеличивает стоимость.

Девритрификация со временем

При длительном воздействии температур выше 1100°C кварц может начать терять свою стекловидную (аморфную) структуру и возвращаться в кристаллическое состояние, процесс, называемый девитрификацией. Это делает материал мутным, более хрупким и склонным к образованию частиц, что требует его последующей замены.

Правильный выбор для вашей цели

Функция кварцевой трубки напрямую связана с конкретной целью процесса. Ее роль всегда заключается в защите целостности пластины.

Если ваша основная цель — термическая обработка (окисление/диффузия): Роль кварцевой трубки заключается в обеспечении стабильной, инертной и сверхчистой термической среды, гарантирующей равномерный рост слоя на каждой пластине.
Если ваша основная цель — осаждение тонких пленок (CVD): Кварцевая трубка служит нереактивной камерой, гарантируя чистоту прекурсоров газов и качество образующейся осажденной пленки.
Если ваша основная цель — предотвращение загрязнения: Внутренняя высокая чистота кварца является его самой критической особенностью, действуя как первая и лучшая линия защиты от примесей, которые могли бы нарушить работу устройства.

В конечном итоге, использование кварца для технологических камер является основополагающим решением, которое позволяет создавать экстремальные условия, необходимые для изготовления современных интегральных схем.

Сводная таблица:

Функция	Ключевое преимущество	Распространенные применения
Сверхчистая технологическая камера	Предотвращает загрязнение кремниевых пластин	Термическое окисление, диффузионные печи
Высокотемпературная стабильность	Выдерживает экстремальный нагрев без деформации	Реакторы химического осаждения из газовой фазы (CVD)
Химическая инертность	Устойчивость к реакциям с технологическими газами	Плазменное травление, осаждение тонких пленок
Компромиссы хрупкости и стоимости	Требует осторожного обращения и высокой чистоты	Все высокотемпературные полупроводниковые процессы
