Многозонная конфигурация имеет решающее значение в процессе химического осаждения из паровой фазы с плавающим катализатором (FC-CVD), поскольку она позволяет разделить предварительный нагрев химических прекурсоров и фактический рост наноматериалов. Используя систему с независимым контролем нагрева, такую как пятизонная печь, вы можете создавать точные температурные градиенты, которые подготавливают реагенты перед их поступлением в высокотемпературное ядро, обеспечивая термодинамические условия, необходимые для высококачественного синтеза волокон из углеродных нанотрубок.
В FC-CVD единая равномерная температура по всей трубе часто недостаточна для достижения оптимальных результатов. Многозонная печь обеспечивает тепловую архитектуру, необходимую для предварительного нагрева прекурсоров отдельно от зоны реакции, поддерживая стабильное тепловое поле, которое способствует эффективному разложению катализатора и высокоориентированному росту нанотрубок.
Роль температурных градиентов
Предварительный нагрев прекурсоров
Основная функция начальных зон в многозонной печи — подготовка реагентов. Прежде чем попасть в центральную реакционную камеру, прекурсоры должны быть адекватно предварительно нагреты.
Этот ранний этап гарантирует, что газовая смесь достигнет правильного уровня тепловой энергии перед началом химического разложения. Без этого градиента прекурсоры могут попасть в ядро слишком холодными, нарушая кинетику реакции.
Создание зоны основной реакции
Центральные зоны печи спроектированы для поддержания высокооднородного теплового поля при экстремальных температурах, часто достигающих 1300 °C.
Эта высокотемпературная среда является местом фактического синтеза. Однородность, обеспечиваемая независимым контролем зон, гарантирует, что температура не колеблется по длине зоны роста, что жизненно важно для постоянства.
Содействие ориентированному росту
Конкретное расположение температурных зон напрямую влияет на структурное качество выходного материала.
Контролируя тепловой профиль, вы способствуете эффективному разложению катализатора в нужный момент. Это точное время способствует ориентированному росту углеродных нанотрубок, позволяя им формировать длинные, выровненные волокна, а не неупорядоченную сажу.
Понимание компромиссов
Сложность управления
Хотя многозонная система обеспечивает превосходную точность, она вносит значительную операционную сложность. Управление пятизонной системой требует сложных контроллеров, чтобы гарантировать, что взаимодействие между зонами не создает нежелательной тепловой турбулентности.
Настройка профиля
Достижение идеального градиента не происходит автоматически. Оператор должен эмпирически определить правильные заданные значения для каждой зоны, чтобы сбалансировать предварительный нагрев с пиковой температурой реакции. Неправильные настройки в начальных зонах могут привести к преждевременному разложению катализатора, засорению впускного отверстия или снижению выхода в основной камере.
Оптимизация вашего процесса FC-CVD
Чтобы максимально использовать потенциал горизонтальной трубчатой печи, вы должны адаптировать свой тепловой профиль к вашим конкретным целям синтеза.
- Если ваш основной фокус — выравнивание волокон: Уделите приоритетное внимание однородности центральных высокотемпературных зон (1300 °C), чтобы обеспечить стабильную работу катализатора на этапе роста.
- Если ваш основной фокус — эффективность реакции: Сосредоточьтесь на настройке начальных зон для совершенствования градиента предварительного нагрева, гарантируя, что прекурсоры полностью подготовлены перед попаданием в зону реакции.
Успех в FC-CVD зависит не только от достижения высоких температур, но и от точного контроля того, где и как это тепло применяется вдоль трубы.
Сводная таблица:
| Функция | Функция в FC-CVD | Влияние на качество материала |
|---|---|---|
| Зоны предварительного нагрева | Подготовка химических прекурсоров | Обеспечивает стабильную кинетику реакции и предотвращает засорение впускного отверстия |
| Зона основной реакции | Поддерживает однородный высокий нагрев (1300°C) | Способствует эффективному разложению катализатора для роста волокон |
| Независимый контроль | Устанавливает точные температурные градиенты | Обеспечивает высокоориентированный рост и структурное выравнивание |
| Тепловая архитектура | Разделяет этапы нагрева | Предотвращает преждевременное разложение и максимизирует выход |
Улучшите свой синтез наноматериалов с KINTEK
Точные температурные градиенты — секрет высокоэффективных волокон из углеродных нанотрубок. Опираясь на экспертные исследования и разработки и производство мирового класса, KINTEK предлагает передовые системы для трубчатых, муфельных, роторных, вакуумных и CVD печей, разработанные для обеспечения полного контроля над вашей тепловой архитектурой. Независимо от того, нужна ли вам стандартная пятизонная конфигурация или полностью настраиваемая высокотемпературная печь, адаптированная к вашим уникальным исследовательским потребностям, наша команда инженеров готова помочь вам достичь идеального теплового профиля.
Готовы оптимизировать свой процесс FC-CVD? Свяжитесь с KINTEK сегодня, чтобы получить индивидуальное решение!

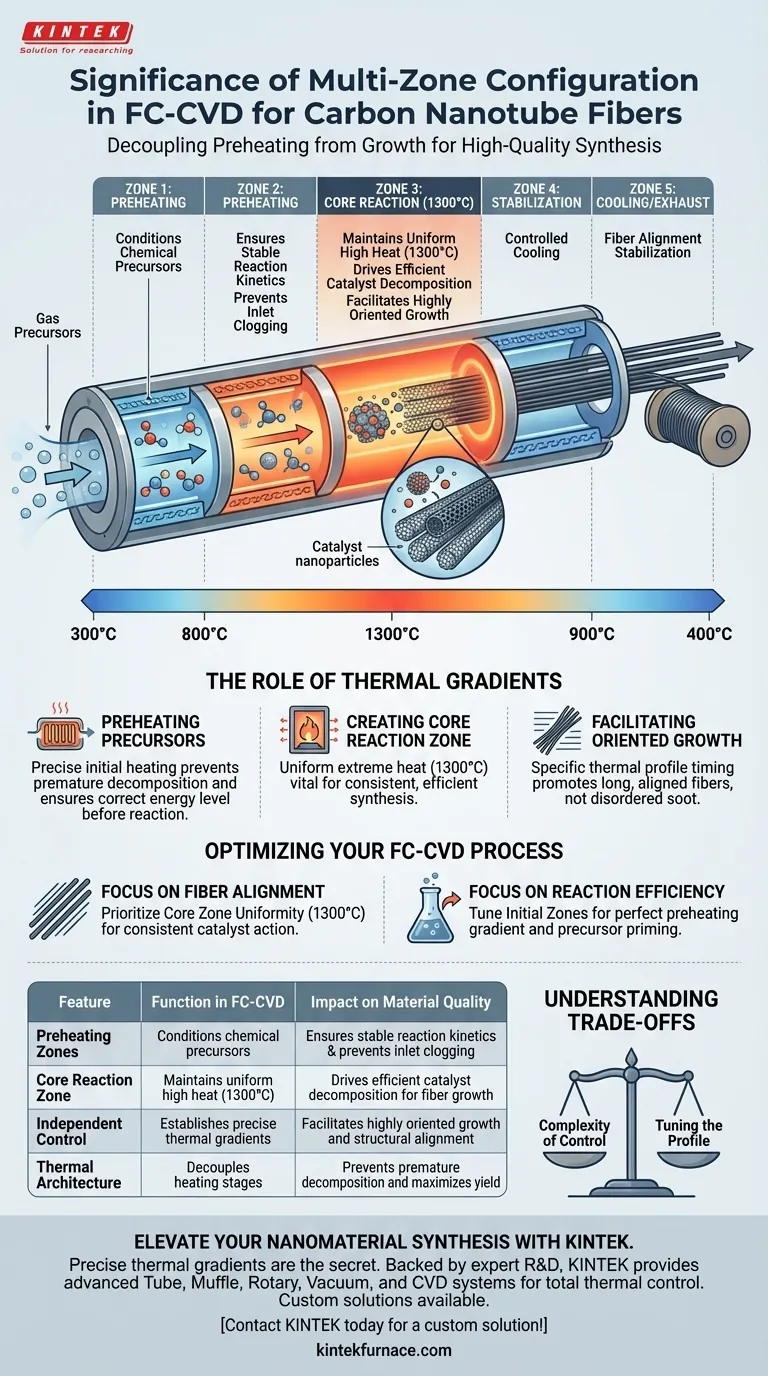

Визуальное руководство
