Основная роль двухзонной трубчатой печи с двойной температурой в CVD заключается в создании двух отдельных, независимо контролируемых тепловых сред в одной реакционной камере. Такая конфигурация необходима, поскольку два прекурсорных материала — сера и триоксид молибдена (MoO3) — имеют значительно отличающиеся точки сублимации. Поддерживая зону с низкой температурой (приблизительно 200°C) для серы и зону с высокой температурой (приблизительно 700°C) для источника молибдена и подложки, система обеспечивает стабильное образование паров и способствует точному химическому взаимодействию, необходимому для роста монослоя.
Ключевая идея: Двухзонная конфигурация решает проблему несовместимости свойств прекурсоров. Она позволяет отделить скорость испарения серы от температуры кристаллизации дисульфида молибдена, обеспечивая достижение правильного стехиометрического соотношения на подложке.
Механика двухзонного CVD
Управление различными точками сублимации
Для синтеза дисульфида молибдена (MoS2) требуются два твердых прекурсора: порошок серы и порошок триоксида молибдена (MoO3).
Эти материалы нельзя обрабатывать при одинаковой температуре. Сера сублимируется при относительно низкой температуре, в то время как MoO3 требует значительно более высокого нагрева для испарения и реакции.
Низкотемпературная зона (Зона I)
Эта зона обычно устанавливается примерно на 200°C (хотя конкретные протоколы могут отличаться).
Ее единственная цель — контролируемая сублимация порошка серы. Изолируя серу в этой более холодной зоне, печь предотвращает быстрое, неконтролируемое испарение, которое произошло бы, если бы сера сразу подвергалась воздействию высоких температур реакции.
Высокотемпературная зона (Зона II)
Эта зона поддерживается при гораздо более высокой температуре, обычно около 700°C - 750°C.
В этой зоне находятся как прекурсор MoO3, так и подложка для осаждения (часто сапфир или диоксид кремния). Высокая температура инициирует испарение MoO3 и обеспечивает тепловую энергию, необходимую для химической реакции и последующей кристаллизации MoS2 на поверхности подложки.
Критический контроль процесса
Транспорт с помощью несущего газа
В то время как печь обеспечивает нагрев, инертный несущий газ (обычно аргон высокой чистоты) обеспечивает механизм транспортировки.
Газ течет из низкотемпературной зоны в высокотемпературную. Он переносит пары серы вниз по потоку, где они смешиваются с парами MoO3 для реакции на месте подложки.
Обеспечение однородности и качества
Точный контроль двух температурных зон гарантирует, что пары прекурсоров достигают подложки с определенной, контролируемой скоростью.
Именно эта стабильность позволяет выращивать высококачественные монослои большой площади с однородной атомной толщиной и треугольной морфологией. Без этого баланса рост приводит к неравномерным, массивным или низкокачественным кристаллам.
Понимание компромиссов
Чувствительность к тепловым градиентам
Хотя двухзонные печи обеспечивают точность, они усложняют управление тепловым градиентом между зонами.
Если переход между зоной 200°C и зоной 700°C не управляется должным образом, пары могут преждевременно конденсироваться в более холодной области между нагревателями. Это может привести к дефициту необходимых прекурсоров в реакционной зоне.
Сложность оптимизации
Двухзонные системы требуют оптимизации большего количества параметров по сравнению с однозонными системами.
Необходимо сбалансировать температуру Зоны I (которая определяет поток серы) с расходом несущего газа. Если Зона I слишком горячая, сера исчерпывается слишком быстро; если она слишком холодная, в реакции возникает дефицит серы, что приводит к низкому качеству пленки.
Сделайте правильный выбор для вашей цели
Двухзонная трубчатая печь является отраслевым стандартом для синтеза MoS2 исследовательского класса. То, как вы ее настроите, зависит от ваших конкретных требований к выходным данным.
- Если ваш основной фокус — чистота монослоя: Приоритет отдавайте точности низкотемпературной зоны, чтобы предотвратить перенасыщение серой, которое может привести к росту многослойных пленок.
- Если ваш основной фокус — размер кристалла: Сосредоточьтесь на оптимизации высокотемпературной зоны (700°C+) для стимулирования более медленного, более упорядоченного термодинамического роста на подложке.
Резюме: Двухзонная трубчатая печь с двойной температурой преобразует сложную химическую несовместимость в контролируемую переменную, выступая в качестве фундаментального средства для роста высококачественных 2D-материалов.
Сводная таблица:
| Функция | Зона I (Низкая температура) | Зона II (Высокая температура) |
|---|---|---|
| Основной прекурсор | Сера (S) | Триоксид молибдена (MoO3) |
| Типичная температура | ~200°C | 700°C - 750°C |
| Основная функция | Контролируемая сублимация серы | Испарение и кристаллизация |
| Ключевой компонент | Порошок серы | Прекурсор MoO3 и подложка |
Усовершенствуйте свои исследования 2D-материалов с KINTEK
Точные тепловые градиенты — секрет высококачественного роста монослоев. Опираясь на экспертные исследования и разработки и производство мирового класса, KINTEK предлагает специализированные трубчатые, вакуумные и CVD системы, разработанные специально для строгих требований материаловедения.
Независимо от того, нужна ли вам стандартная двухзонная конфигурация или полностью настраиваемая высокотемпературная печь, адаптированная к вашим уникальным исследовательским потребностям, наша команда предоставляет техническую экспертизу для обеспечения стабильности и повторяемости вашего синтеза.
Готовы оптимизировать свой CVD-процесс?
Свяжитесь с нами сегодня, чтобы найти индивидуальное решение для вашей печи!

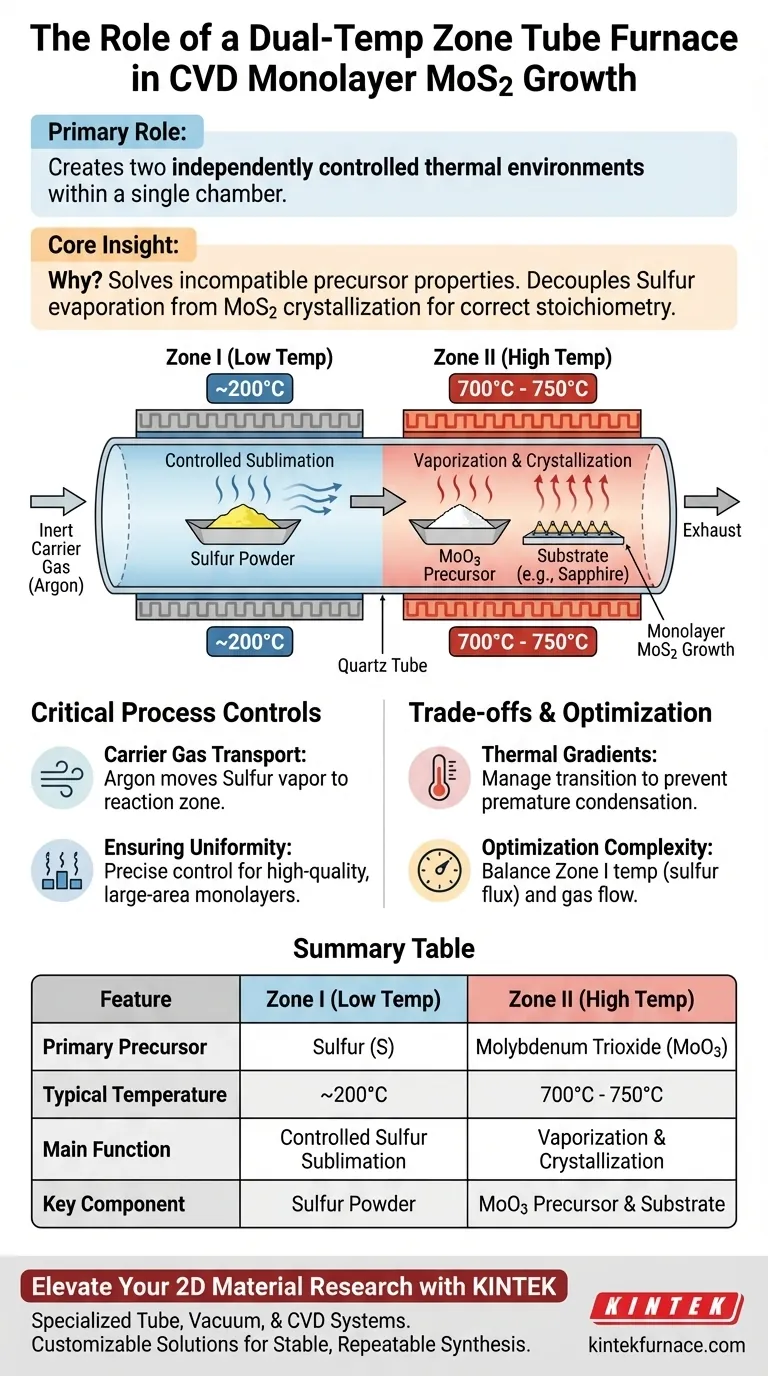

Визуальное руководство
Ссылки
- Krishna Rani Sahoo, Tharangattu N. Narayanan. Vanadium Doped Magnetic MoS<sub>2</sub> Monolayers of Improved Electrical Conductivity as Spin‐Orbit Torque Layer. DOI: 10.1002/adfm.202502408
