Какова Функция Двухзонной Трубчатой Печи В Химическом Осаждении Из Газовой Фазы (Cvd) Борофена? Достижение Точного Термического Разделения Для Синтеза 2D-Материалов

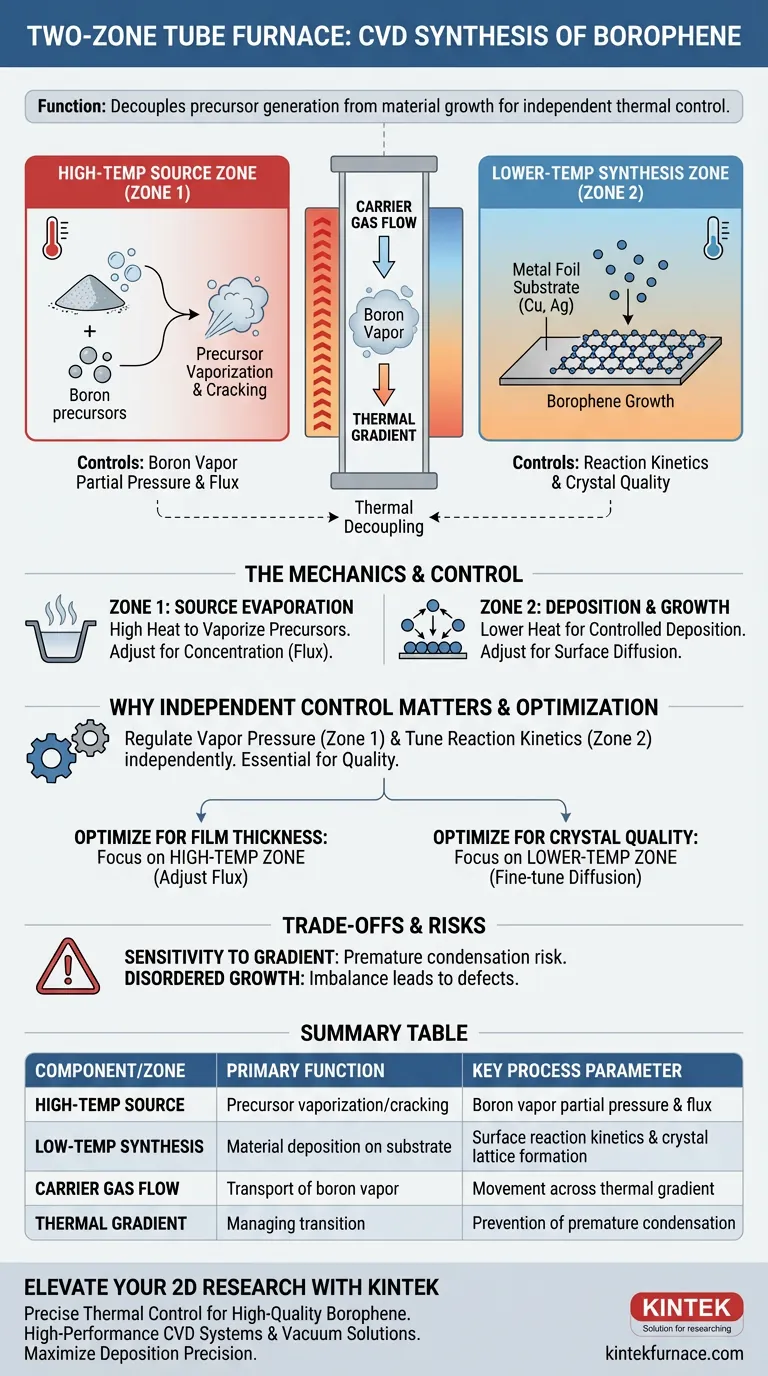

Двухзонная трубчатая печь функционирует путем создания двух различных термических сред в одной реакционной камере, эффективно разделяя генерацию паров бора и фактический рост материала. В процессе химического осаждения из газовой фазы (CVD) борофена, верхняя высокотемпературная зона отвечает за испарение или крекинг прекурсоров бора, в то время как нижняя низкотемпературная зона способствует контролируемому осаждению и кристаллизации атомов бора на металлической подложке.

Основным преимуществом этой системы является независимый контроль процесса. Разделяя температуру испарения источника и температуру роста подложки, вы можете точно настроить парциальное давление паров и кинетику реакции, которые являются определяющими факторами качества и толщины слоев борофена.

Механика двухзонного синтеза

Высокотемпературная зона источника

Первая зона — это сектор испарения. Ее основная функция — подвергать прекурсоры бора, такие как порошок бора, смешанный с оксидом бора, или газы, такие как диборан, воздействию высокой температуры.

Эта интенсивная тепловая энергия вызывает испарение или крекинг прекурсоров, генерируя необходимый пар бора. Регулируя температуру здесь, вы напрямую контролируете концентрацию (поток) атомов бора, выделяющихся в систему.

Низкотемпературная зона синтеза

Вторая зона — это сектор осаждения, расположенный ниже по потоку от источника. Эта зона содержит подложку для роста, обычно металлическую фольгу, такую как медь или серебро.

Эта зона поддерживается при более низкой температуре по сравнению с зоной источника. Эта температура тщательно подбирается для оптимизации поверхностной диффузии и реакции атомов бора на металлической решетке, позволяя им формировать 2D-структуру борофена.

Роль газа-носителя

В то время как печь обеспечивает нагрев, газ-носитель облегчает транспортировку. Газ перемещает пары бора, генерируемые в высокотемпературной зоне, через камеру печи.

Пары перемещаются вниз по температурному градиенту к более холодной зоне подложки, где происходит контролируемая конденсация и кристаллизация.

Почему важен независимый контроль

Регулирование парциального давления паров

Температура зоны источника определяет парциальное давление паров. Это определяет, сколько бора доступно в атмосфере вокруг подложки.

Если температура источника слишком низкая, рост будет недостаточным; если слишком высокая, чрезмерная концентрация атомов может привести к неконтролируемому скоплению, а не к 2D-росту.

Настройка кинетики реакции

Температура зоны подложки определяет кинетику реакции. Это контролирует скорость, с которой атомы бора движутся и оседают, достигнув металлической фольги.

Точное термическое регулирование здесь гарантирует, что атомы имеют достаточную энергию для диффузии в высококачественную кристаллическую решетку, но не настолько, чтобы они десорбировались или образовывали нежелательные объемные структуры.

Понимание компромиссов

Чувствительность к градиенту

Успех синтеза в значительной степени зависит от пространственного температурного градиента между двумя зонами. Если переход между высокотемпературным источником и более холодной подложкой не управляется должным образом, прекурсоры могут преждевременно сконденсироваться на стенках трубы до достижения подложки.

Риск неупорядоченного роста

Хотя двойные зоны обеспечивают контроль, они вносят сложность. Дисбаланс между подачей прекурсора (зона 1) и скоростью диффузии (зона 2) может привести к неупорядоченному росту зерен.

Как отмечалось в вакуумных системах, чрезмерная концентрация атомов, вызванная неправильными настройками давления или температуры, может препятствовать образованию крупномасштабных однофазных фаз.

Сделайте правильный выбор для вашей цели

Чтобы оптимизировать синтез борофена, вы должны настроить две зоны в соответствии с вашими конкретными морфологическими требованиями.

Если ваш основной фокус — толщина пленки (количество слоев): Сосредоточьтесь на высокотемпературной зоне. Регулировка температуры источника увеличит или уменьшит поток паров бора, напрямую влияя на количество осаждаемых слоев.
Если ваш основной фокус — качество кристалла (однофазный): Сосредоточьтесь на низкотемпературной зоне. Точная настройка температуры подложки обеспечивает оптимальную поверхностную диффузию, позволяя атомам формировать крупномасштабную упорядоченную кристаллическую решетку.

Успех в CVD борофена зависит не только от нагрева, но и от точного термического разделения подачи прекурсора и роста материала.

Сводная таблица:

Компонент/Зона	Основная функция	Ключевой контролируемый параметр процесса
Высокотемпературная зона источника	Испарение/крекинг прекурсора	Парциальное давление паров бора и поток
Низкотемпературная зона синтеза	Осаждение материала на подложку	Кинетика поверхностной реакции и формирование кристаллической решетки
Поток газа-носителя	Транспортировка паров бора	Перемещение прекурсоров через температурный градиент
Температурный градиент	Управление переходом между зонами	Предотвращение преждевременной конденсации прекурсора
