Основная функция двухзонной трубчатой печи в химическом осаждении из газовой фазы (ХОВД) фторированных двумерных полимерных (2DP-F) пленок заключается в разделении подачи прекурсора и процесса реакции. Создавая два независимо контролируемых нагревательных участка, система позволяет управлять сублимацией мономеров отдельно от полимеризации и осаждения, происходящих на подложке.
Ключевой вывод Для получения высококачественных пленок 2DP-F необходимо сбалансировать генерацию пара с кинетикой реакции. Двухзонная печь решает эту задачу, изолируя температуру сублимации (контроль источника) от температуры осаждения (контроль роста), обеспечивая стабильный поток реагентов и точное регулирование толщины пленки.
Механика двухзонного контроля
Определяющей особенностью этой установки является возможность поддержания определенного теплового градиента. Это не просто нагрев; это создание различных термодинамических сред для разных стадий процесса.
Зона 1: Контролируемая сублимация
Первая зона предназначена для мономерных прекурсоров. Цель здесь — нагреть твердый исходный материал до точной температуры, при которой он сублимируется в газовую фазу.
Изолируя эту зону, вы обеспечиваете стабильное, контролируемое поступление мономеров в газовую фазу. Эта стабильность устанавливает постоянное давление пара, которое является "линией подачи" для остальной части процесса.
Зона 2: Оптимизированное осаждение
Вторая зона содержит подложку, на которой будет расти пленка. Эта зона поддерживается при определенной температуре, необходимой для запуска химической реакции и облегчения осаждения пленки 2DP-F.
Независимый контроль здесь позволяет установить термодинамические условия, благоприятные для полимеризации, не влияя на скорость потребления исходного материала в первой зоне.
Почему тепловое разделение имеет значение
Использование однозонной печи для этого применения потребовало бы компромисса между генерацией пара и ростом пленки. Двухзонная конфигурация устраняет этот компромисс.
Регулирование свойств пленки
Качество пленки 2DP-F в значительной степени зависит от потока мономеров, достигающих подложки.
Фиксируя температуру сублимации в первой зоне, вы эффективно контролируете "скорость потока" реагентов. Эта точная подача имеет решающее значение для регулирования конечной толщины пленки и обеспечения высокой однородности по всей подложке.
Предотвращение нестабильности процесса
Если прекурсор нагревается слишком агрессивно (риск в однозонных системах, пытающихся достичь высоких температур осаждения), исходный материал может бурно кипеть или слишком быстро истощаться.
Двухзонная установка предотвращает это, поддерживая прекурсор при умеренной температуре испарения, в то время как реакционная зона поддерживается при потенциально более высокой температуре, необходимой для правильного роста кристаллов или полимеризации.
Понимание компромиссов
Хотя двухзонная печь обеспечивает превосходный контроль, она вносит сложность, которой необходимо управлять, чтобы избежать точек отказа.
Риск конденсации при транспортировке
Значительной проблемой в многозонных ХОВД является возможность образования "холодных точек" между зоной сублимации и зоной осаждения или во входных трубопроводах.
Если температура в транспортных трубках падает, пары сублимированного мономера могут конденсироваться и адсорбироваться на стенках трубки, прежде чем достичь подложки. Это прерывает непрерывную подачу химических компонентов, приводя к неравномерному формированию пленки.
Необходимость вспомогательного нагрева
Для смягчения конденсации печь часто используется в сочетании с внешними нагревательными поясами, обернутыми вокруг входных трубопроводов.
Эти пояса обеспечивают вспомогательный нагрев для поддержания паровой фазы во время транспортировки. Опора только на внутренние зоны печи без учета тепловых потерь в транспортных линиях является распространенной ошибкой.
Сделайте правильный выбор для своей цели
При настройке вашей системы ХОВД для роста 2DP-F сосредоточьтесь на конкретных параметрах вашего мономера и желаемой структуре пленки.
- Если ваш основной фокус — однородность пленки: Приоритезируйте точную настройку первой зоны, чтобы найти наименьшую возможную температуру сублимации, обеспечивающую стабильное давление пара, предотвращая "всплески" реагента.
- Если ваш основной фокус — качество реакции: Приоритезируйте калибровку второй зоны, чтобы обеспечить, чтобы температура подложки находилась точно в термодинамическом окне для оптимальной полимеризации, независимо от температуры источника.
В конечном итоге, двухзонная печь превращает процесс ХОВД из хаотичного теплового события в контролируемую сборочную линию, позволяя точно производить высококачественные двумерные полимерные пленки.
Сводная таблица:
| Функция | Зона 1: Секция сублимации | Зона 2: Секция осаждения |
|---|---|---|
| Основная функция | Генерация пара мономера | Полимеризация и рост пленки |
| Цель контроля | Стабильное давление пара и поток реагентов | Кинетика реакции и толщина пленки |
| Тепловая роль | Точно контролируемый нагрев источника | Температура реакции, специфичная для подложки |
| Ключевое преимущество | Предотвращает истощение/кипение прекурсора | Обеспечивает однородность пленки и качество кристаллов |
Совершенствуйте свои исследования тонких пленок с KINTEK
Точный синтез пленок 2DP-F требует тщательного теплового разделения, которое может обеспечить только высокопроизводительная система. KINTEK обеспечивает экспертные исследования и разработки, а также производственное превосходство, необходимые вам для освоения химического осаждения из газовой фазы. От двухзонных трубчатых печей до специализированных муфельных, роторных, вакуумных и ХОВД систем — наше оборудование полностью настраивается в соответствии с вашими уникальными лабораторными требованиями.
Готовы оптимизировать процесс осаждения? Свяжитесь с KINTEK сегодня, чтобы проконсультироваться с нашими специалистами

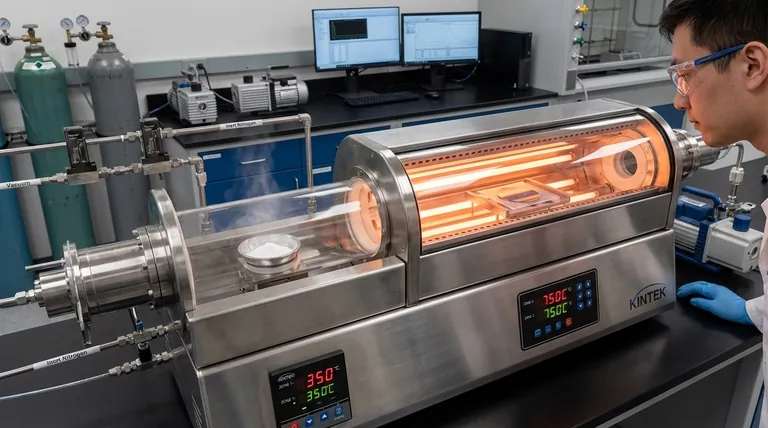

Визуальное руководство
