По своей сути вращающаяся печь представляет собой цилиндрическую установку для термической обработки, предназначенную для перемешивания и перемешивания материалов во время их нагрева. Она состоит из бочкообразной камеры, наклоненной под небольшим углом, которая вращается вокруг своей оси. Такое сочетание наклона и вращения обеспечивает непрерывное перемещение материалов из более высокой точки входа в более низкую точку выхода при равномерном воздействии тепла.
Фундаментальный принцип работы вращающейся печи заключается в использовании механического движения — вращения и перемешивания — для преодоления основной проблемы статического нагрева: неравномерного распределения температуры. Эта конструкция превращает термообработку из стационарного периодического процесса в динамичный, непрерывный поток, гарантируя, что каждая частица получает постоянное термическое воздействие.
Деконструкция вращающейся печи: ключевые компоненты
Эффективность вращающейся печи обусловлена взаимодействием четырех основных компонентов. Каждый из них спроектирован для выполнения определенной функции, от структурной целостности до терморегулирования.
Корпус печи
Основной конструкцией является длинный цилиндрический ствол или барабан, часто изготовленный из прочной сварной стальной плиты. В промышленных применениях эти корпуса могут быть чрезвычайно большими, иногда достигая длины более 200 метров.
Огнеупорная футеровка
Внутренняя часть стального корпуса защищена огнеупорной футеровкой. Этот слой, изготовленный из таких материалов, как специальные кирпичи, литой цемент или формовочные материалы, служит двум критически важным целям: он изолирует стальной кожух от экстремальных внутренних температур и защищает его от химической коррозии обрабатываемыми материалами.
Приводная система
Печь вращается мощной приводной системой, обычно это большой редуктор или набор приводных роликов. Современные системы оснащены регулированием скорости, что позволяет операторам точно управлять временем пребывания материала внутри печи, регулируя скорость вращения.
Внутренний источник тепла
Тепло генерируется либо газовыми горелками, либо электрическими нагревательными элементами. Эта тепловая энергия передается материалу посредством комбинации теплопроводности (контакт с горячей стенкой печи), конвекции (контакт с горячими газами) и излучения (от стенок и пламени).
Принцип работы: Симфония движения и тепла
Работа вращающейся печи — это непрерывный, контролируемый процесс, который использует физику для достижения своей цели.
Роль наклона и вращения
Материал подается в приподнятый конец печи. По мере вращения печи материал поднимается по боковой стенке цилиндра, пока гравитация не заставит его снова скатиться вниз. Это постоянное перемешивание в сочетании с пологим наклоном печи обеспечивает медленное и равномерное перемещение материала к выпускному концу.
Принцип противотока
Для максимальной термической эффективности горячие газы обычно пропускаются через печь по принципу противотока. Это означает, что газы поступают на выходе материала и выходят на входе материала. Такая установка гарантирует, что самые горячие газы контактируют с самым горячим материалом, создавая крутой температурный градиент, который максимизирует теплопередачу по всей длине печи.
Прецизионный контроль температуры
Внутренняя температура контролируется термопарами, которые преобразуют тепло в электрические сигналы. Эти сигналы отправляются контроллеру температуры, который сравнивает фактическую температуру с желаемой уставкой. Затем контроллер автоматически регулирует мощность нагревательных элементов или подачу топлива в горелки для поддержания стабильной и точной тепловой среды.
Понимание компромиссов
Несмотря на высокую эффективность, конструкция вращающейся печи имеет определенные компромиссы, которые необходимо учитывать.
Механическая сложность
Вращающийся характер печи вносит значительную механическую сложность по сравнению со статической печью. Приводная система, опорные ролики и уплотнения вращающегося корпуса требуют регулярного обслуживания и являются потенциальными точками отказа.
Пригодность материала
Перемешивающее действие, хотя и отлично подходит для порошков, гранул и шламов, не подходит для всех материалов. Хрупкие компоненты или детали, которые могут быть повреждены абразивным износом или ударами, не являются хорошими кандидатами для этого типа обработки.
Атмосфера и герметизация
Поддержание идеально контролируемой атмосферы (например, инертной или восстановительной) может быть более сложной задачей во вращающейся печи. Уплотнения на впускном и выпускном концах массивного вращающегося цилиндра сложны и могут быть источником утечек, если они не спроектированы и не обслуживаются должным образом.
Правильный выбор для вашего процесса
Выбор правильной технологии печи полностью зависит от вашего материала и целей обработки.
- Если ваша основная цель — непрерывная, высокопроизводительная обработка: Вращающаяся печь — идеальный выбор для таких материалов, как руды, цементы, химикаты и отходы, которым выгоден непрерывный рабочий процесс.
- Если ваша основная цель — достижение максимальной однородности нагрева: Постоянное перемешивающее действие вращающейся печи обеспечивает такой уровень термической согласованности для гранулированных материалов, которого трудно достичь в статической периодической печи.
- Если ваша основная цель — обработка хрупких деталей или требуется идеальная герметизация: Вам следует рассмотреть альтернативные технологии, такие как статическая камерная печь, конвейерная печь или ретортная печь.
В конечном итоге, понимание взаимосвязи между движением и теплом является ключом к использованию мощности вращающейся печи для вашего применения.
Сводная таблица:
| Компонент | Функция |
|---|---|
| Корпус печи | Цилиндрическая конструкция для удержания и вращения материала |
| Огнеупорная футеровка | Изолирует и защищает от высоких температур и коррозии |
| Приводная система | Вращает печь с регулируемой скоростью для контроля |
| Источник тепла | Обеспечивает нагрев посредством горелок или элементов для теплопроводности, конвекции, излучения |
Готовы оптимизировать свою термическую обработку с помощью индивидуальной вращающейся печи? В KINTEK мы используем исключительные НИОКР и собственное производство для предоставления передовых высокотемпературных печных решений. Наша линейка продуктов, включающая вращающиеся печи, муфельные печи, трубчатые печи, вакуумные и атмосферные печи, а также системы CVD/PECVD, дополняется широкими возможностями глубокой настройки для точного удовлетворения ваших уникальных экспериментальных потребностей. Независимо от того, работаете ли вы в горнодобывающей, химической промышленности или материаловедении, мы обеспечиваем эффективный, равномерный нагрев для непрерывных операций. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем повысить производительность вашей лаборатории!

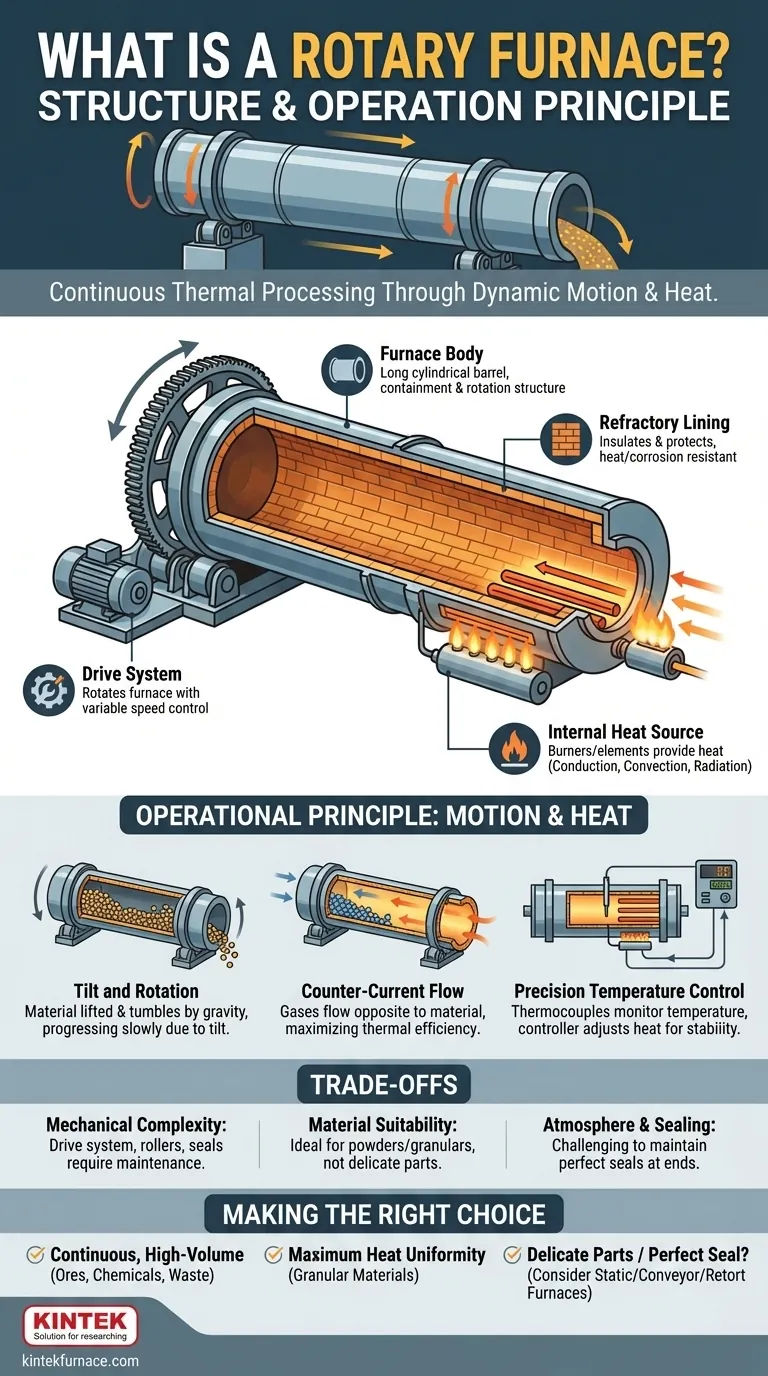

Визуальное руководство
