По сути, нагревательный элемент — это компонент, специально разработанный для преобразования электрической энергии в тепло. Он работает посредством процесса, называемого джоулевым нагревом, при котором сопротивление материала создает тепловую энергию при прохождении через него электрического тока. Этот фундаментальный принцип является двигателем бесчисленных устройств, от бытовых тостеров до промышленных печей.
Нагревательный элемент — это не просто провод, который нагревается. Это точно спроектированная сборка, сочетающая резистивный материал с электрическими изоляторами для безопасной и эффективной генерации контролируемого тепла для конкретного применения.
Фундаментальный принцип: как работает джоулев нагрев
Чтобы понять нагревательный элемент, вы должны сначала понять лежащую в его основе физику. Вся работа зависит от одного надежного принципа.
От электричества к теплу
Когда электрический ток проходит через проводник, электроны перемещаются по материалу. В нагревательном элементе этот материал выбирается из-за его высокого электрического сопротивления. Когда электроны вынуждены проходить, они сталкиваются с атомами резистивного материала, вызывая вибрации. Это трение на атомном уровне проявляется в виде тепла.
Роль сопротивления
Количество выделяемого тепла определяется первым законом Джоуля (P = I²R). Это показывает, что мощность (тепло), выделяемая, является функцией электрического тока (I) и, что наиболее важно, сопротивления (R) материала. Тщательно выбирая материал с высоким сопротивлением, инженеры могут гарантировать, что значительное количество электрической энергии преобразуется в полезное тепло, а не теряется.
Разбор нагревательного элемента
Функциональный нагревательный элемент — это больше, чем просто его основной резистивный материал. Это сборка частей, каждая из которых играет критическую роль в безопасности и производительности.
Резистивный сердечник
Это компонент, который фактически нагревается. Эти материалы выбираются из-за их способности сопротивляться электричеству и выдерживать очень высокие температуры без плавления или деградации. К распространенным материалам относятся металлические сплавы, такие как нихром, или передовая керамика, такая как карбид кремния.
Изолирующая рама
Огромное тепло, выделяемое сердечником, должно быть удержано и направлено. Изолирующие материалы, такие как слюда или керамические держатели, обеспечивают структурную раму. Они предотвращают электрический контакт резистивного сердечника с корпусом прибора, обеспечивая безопасность и эффективность.
Электрическое соединение
Для функционирования элемент должен быть подключен к источнику питания. Свинцовые разъемы и клеммы проводов обеспечивают безопасное и прочное соединение, позволяя электричеству поступать в резистивный сердечник для начала процесса нагрева.
Понимание компромиссов в конструкции элемента
Конструкция нагревательного элемента — это тщательный баланс конкурирующих факторов. Инженеры должны принимать осознанные решения для оптимизации компонента для его предполагаемого использования.
Производительность против стоимости
Высокопроизводительные сплавы и керамика могут обеспечить более быстрый нагрев, более высокие максимальные температуры и более длительный срок службы. Однако эти передовые материалы часто стоят значительно дороже, чем более распространенные материалы, такие как нихром.
Эффективность против надежности
Физическая форма элемента — часто спираль или лента — предназначена для концентрации тепла в определенной области. Плотно намотанная спираль очень эффективна для небольшого пространства, но такая конструкция также может создавать термические напряжения, влияющие на долгосрочную надежность элемента.
Безопасность против применения
Выбор материалов напрямую связан с требованиями безопасности применения. Открытый спиральный элемент в тостере нагревается почти мгновенно, но требует тщательной конструкции для предотвращения поражения током, в то время как элемент, заключенный в металл для водонагревателя, отдает приоритет электрической изоляции над скоростью нагрева.
Соответствие элемента применению
Правильный дизайн всегда зависит от конечной цели. Понимая основное назначение, вы можете оценить инженерные решения, лежащие в основе конструкции элемента.
- Если ваш основной упор делается на быстрый, высокоинтенсивный нагрев (например, тостер): Конструкция отдает приоритет открытому, плотно намотанному элементу с высоким сопротивлением для почти мгновенной генерации тепла.
- Если ваш основной упор делается на постоянное, мягкое тепло (например, обогреватель): Конструкция часто использует более крупный элемент для распределения тепла по большей площади поверхности, обеспечивая безопасное и равномерное распределение температуры.
- Если ваш основной упор делается на высокотемпературные промышленные процессы: Элемент должен быть изготовлен из специализированной керамики или металлических сплавов, способных выдерживать экстремальные и устойчивые условия эксплуатации.
В конечном итоге, понимание этих компонентов раскрывает преднамеренную инженерию, которая безопасно превращает удобство электричества в мощь контролируемого тепла.
Сводная таблица:
| Компонент | Основная функция | Распространенные материалы |
|---|---|---|
| Резистивный сердечник | Преобразует электричество в тепло | Нихром, Карбид кремния |
| Изолирующая рама | Обеспечивает структуру и электрическую безопасность | Слюда, Керамика |
| Электрическое соединение | Соединяет элемент с источником питания | Свинцовые провода, Клеммы |
Нужен высокопроизводительный нагревательный раствор?
Требуется ли вам быстрый нагрев, постоянное тепло или возможности экстремальных температур для промышленных процессов, правильный нагревательный элемент имеет решающее значение. Экспертиза KINTEK — это ваше решение.
Опираясь на экспертные исследования и разработки, а также производство, KINTEK предлагает системы печей Muffle, Tube, Rotary, Vacuum и CVD, все с точно спроектированными нагревательными элементами, адаптированными для надежности и производительности. Каждая система может быть настроена в соответствии с вашими уникальными лабораторными или промышленными потребностями.
Давайте разработаем для вас идеальное нагревательное решение. Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваш проект!

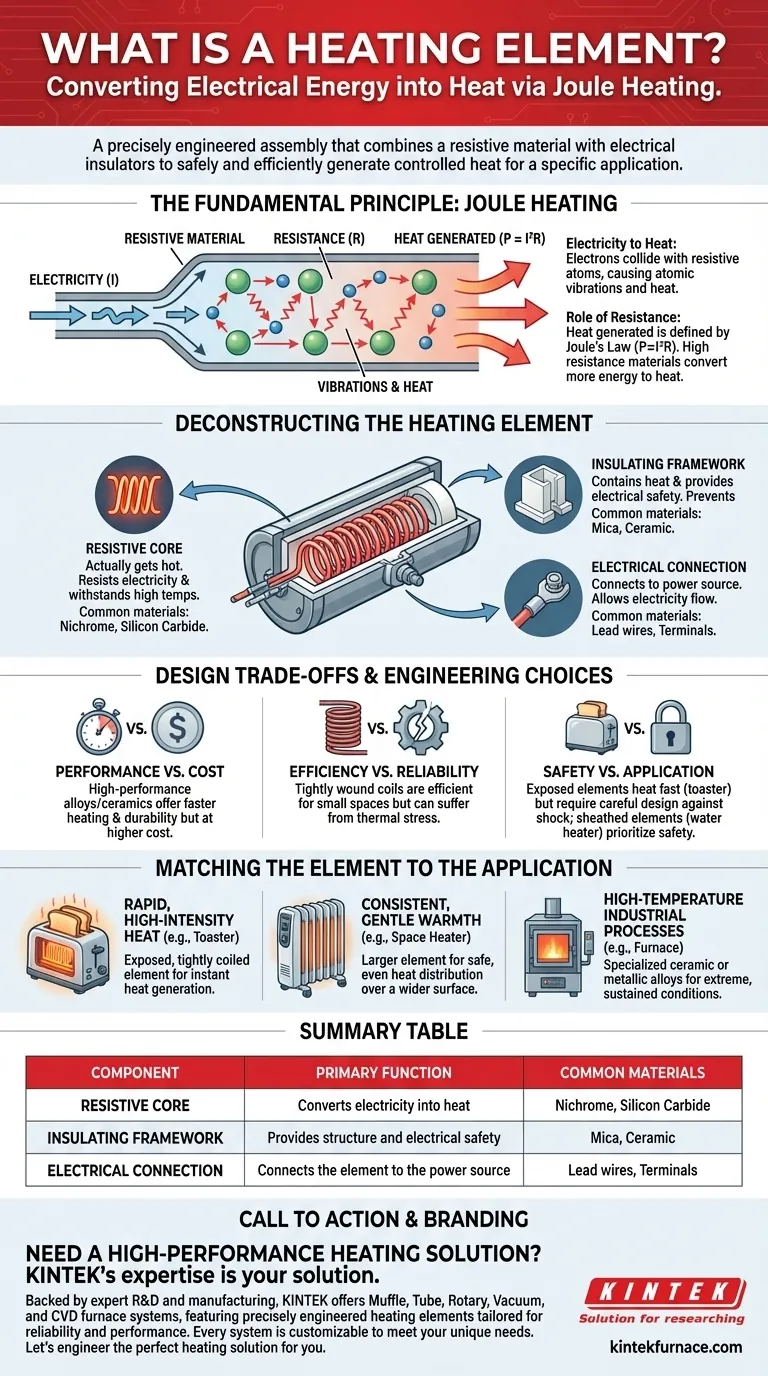

Визуальное руководство
