Рабочая атмосфера является единственным наиболее критическим фактором, определяющим максимальную температуру и срок службы нагревательных элементов из дисилицида молибдена (MoSi2). Хотя эти элементы способны выдерживать экстремальные температуры, их производительность фундаментально связана с химической средой, в которой они работают. Например, элемент типа 1800, рассчитанный на 1800°C в воздухе, должен быть снижен до 1450°C в сухой водородной атмосфере, чтобы предотвратить быстрый отказ.
Способность элемента MoSi2 достигать и поддерживать высокие температуры полностью зависит от образования защитного слоя кварцевого стекла (кремнезема) на его поверхности. Окислительная атмосфера, такая как воздух, создает и поддерживает этот слой, в то время как другие атмосферы либо не поддерживают его, либо активно разрушают, вынуждая снижать максимальную рабочую температуру.
Как атмосферы определяют производительность
Производительность элемента MoSi2 заключается не в плавлении материала, а в его защите от химической деградации. Эта защита обеспечивается тонким самовосстанавливающимся слоем, который образуется на его поверхности при высоких температурах.
Защитный слой кремнезема (SiO2)
Когда элемент MoSi2 нагревается в присутствии кислорода, на его поверхности образуется тонкий непористый слой кремнезема (SiO2) или кварцевого стекла. Этот слой является ключом к успеху элемента; он действует как барьер, предотвращая дальнейшее окисление и химическое воздействие на основной материал MoSi2.
Окислительные атмосферы (воздух)
Это идеальная среда для элементов MoSi2. Обильный кислород в воздухе постоянно восстанавливает и регенерирует защитный слой кремнезема, позволяя элементам безопасно работать при максимальных номинальных температурах (1700°C или 1800°C) в течение длительного времени.
Инертные атмосферы (аргон, гелий)
Инертные газы, такие как аргон или гелий, химически не реагируют с элементом. Однако они также не обеспечивают кислород, необходимый для образования или восстановления защитного слоя кремнезема. Если слой поврежден, он не может восстановиться, делая элемент уязвимым. Именно поэтому максимальная температура немного снижается, как правило, на 50°C, чтобы обеспечить запас прочности.
Восстановительные атмосферы (водород, угарный газ)
Эти среды наиболее агрессивны. Восстановительные газы активно удаляют кислород из слоя кремнезема, химически разрушая его и подвергая основной MoSi2 воздействию. Это вынуждает значительно снижать рабочую температуру — часто на 300-400°C — чтобы замедлить этот разрушительный процесс.
Понимание компромиссов и рисков
Работа вне идеальной воздушной атмосферы сопряжена со значительными рисками, которыми необходимо управлять, контролируя температуру и понимая лежащие в основе химические реакции.
Угроза низких температур: "Ржавление"
Элементы MoSi2 имеют критическую уязвимость в диапазоне температур от 400°C до 700°C. Длительная работа в этом температурном диапазоне приводит к явлению, называемому ржавлением, которое представляет собой форму ускоренного окисления, способного вызвать распад элемента. Печи должны быть спроектированы так, чтобы проходить через этот температурный диапазон как можно быстрее.
Влияние влаги
Интересно, что "влажная" водородная атмосфера допускает несколько более высокую рабочую температуру, чем "сухая". Водяной пар (H2O) содержит кислород, который может частично компенсировать восстановительное действие водорода и помочь поддерживать минимальный защитный слой на поверхности элемента.
Повреждение от чередующихся атмосфер
Переключение печи между окислительной (воздушной) и восстановительной (водородной) атмосферами чрезвычайно вредно. Этот цикл многократно удаляет и пытается восстановить защитный слой, вызывая огромное напряжение и резко сокращая срок службы элемента.
Максимальная температура против срока службы элемента
Крайне важно понимать, что максимальная номинальная температура элемента не является его рекомендуемой рабочей температурой при непрерывной работе. Существует прямая зависимость между рабочей температурой и сроком службы.
Обратная зависимость
Эксплуатация элемента на пределе его температурных возможностей значительно сократит срок его службы. Работа всего на 100-200°C ниже максимума может продлить его срок службы с нескольких сотен часов до нескольких тысяч часов.
Практический пример
Элемент может непрерывно работать тысячи часов при 1600°C в воздухе. Тот же элемент, работающий при 1700°C, может прослужить всего несколько сотен часов, прежде чем потребуется замена. Это демонстрирует высокую цену в виде срока службы за незначительное повышение температуры.
Сделайте правильный выбор для вашей цели
Требования вашего процесса определяют необходимые компромиссы между температурой и сроком службы элемента.
- Если ваш основной фокус — максимальная температура и максимальный срок службы: вы должны работать в воздушной атмосфере. Это единственная среда, которая поддерживает полный потенциал элемента.
- Если ваш процесс требует инертной атмосферы (например, аргона): снизьте максимальную температуру элемента как минимум на 50°C и рассмотрите возможность периодического прогона печи с воздухом при высокой температуре для регенерации защитного слоя.
- Если вы должны использовать восстановительную атмосферу (например, водород): вы должны строго соблюдать гораздо более низкие температурные пределы для этого газа и принять значительно более короткий срок службы элемента как неизбежную стоимость процесса.
В конечном итоге, овладение вашим высокотемпературным процессом начинается с уважения химии между вашими нагревательными элементами и атмосферой внутри вашей печи.
Сводная таблица:
| Тип атмосферы | Влияние на защитный слой кремнезема | Типичное снижение максимальной температуры по сравнению с воздухом | Ключевое соображение |
|---|---|---|---|
| Окислительная (воздух) | Образует и поддерживает защитный слой | Нет (идеал: 1700°C - 1800°C) | Обеспечивает максимальную температуру и срок службы |
| Инертная (аргон, гелий) | Слой не может восстановиться при повреждении | ~50°C | Требует запаса прочности; периодический прогон с воздухом может помочь |
| Восстановительная (водород) | Активно разрушает защитный слой | 300°C - 400°C | Резко сокращает срок службы; "влажный" водород немного лучше |
Нужна печь, которая отлично работает в вашей специфической технологической атмосфере? Правильный нагревательный элемент имеет решающее значение для достижения целевой температуры без преждевременного отказа. Опираясь на экспертные исследования и разработки, а также производство, KINTEK предлагает муфельные, трубчатые, роторные, вакуумные и CVD системы, все из которых могут быть настроены для ваших уникальных потребностей, включая контроль атмосферы. Позвольте нашим экспертам помочь вам выбрать идеальное решение для максимальной эффективности и долговечности элементов. Свяжитесь с нами сегодня для консультации!

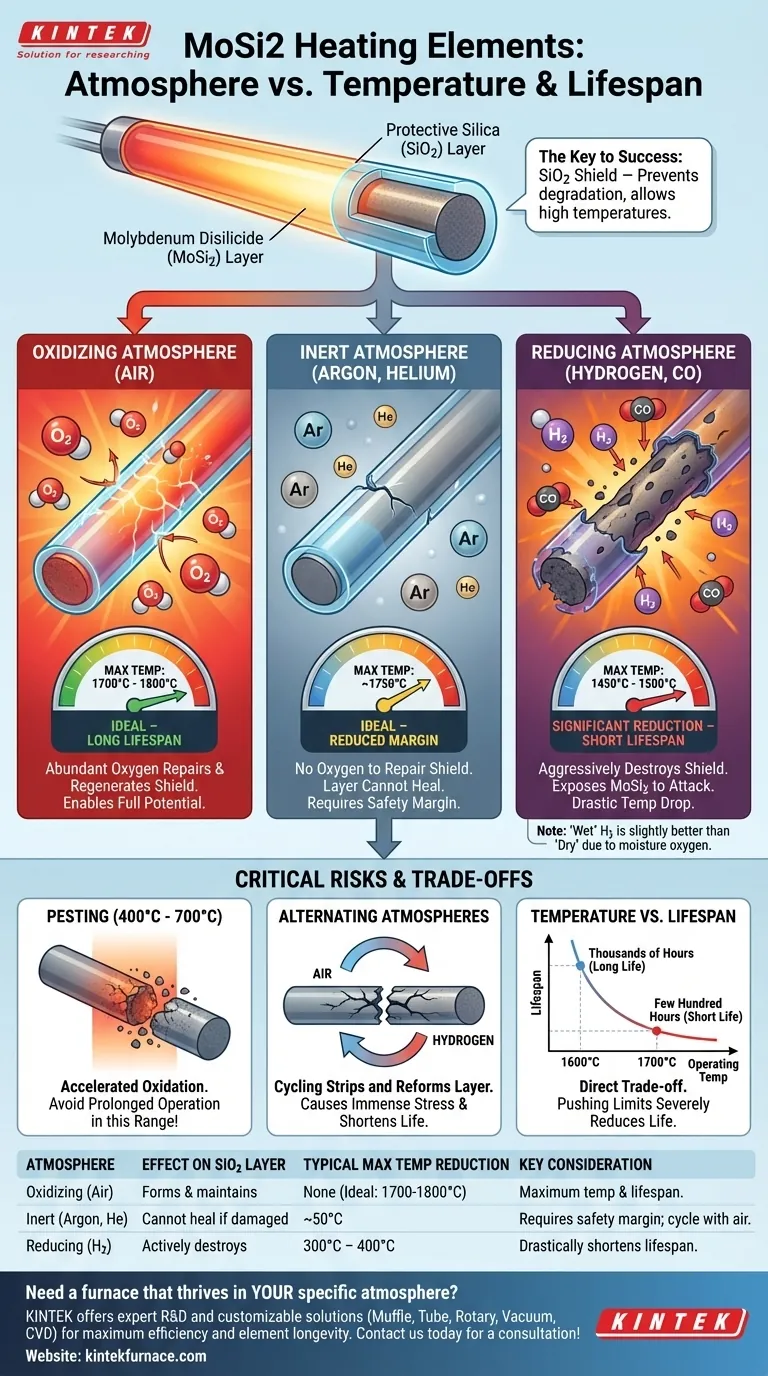

Визуальное руководство
Связанные товары
- Карбид кремния SiC термические нагревательные элементы для электрической печи
- Печь для вакуумной термообработки молибдена
- Лабораторная муфельная печь с нижним подъемом
- 1800℃ высокотемпературная муфельная печь для лаборатории
- 1700℃ высокотемпературная муфельная печь для лаборатории
Люди также спрашивают
- В чем разница между SiC и MoSi2? Выберите правильный высокотемпературный нагревательный элемент
- Какова рабочая температура карбида кремния (SiC)? Обеспечьте надежную работу до 1600°C
- Какой температурный диапазон у нагревательных элементов из карбида кремния? Раскройте потенциал высокотемпературной производительности от 600°C до 1625°C
- Какие параметры регламентирует стандарт МЭК для нагревательных элементов? Обеспечение безопасности и производительности
- Для чего используется карбид кремния в нагревательных установках? Откройте для себя его высокотемпературную долговечность
