Распространенным и высокоэффективным подтипом печи для химического осаждения из газовой фазы (CVD) является трубчатая печь CVD. Эта система работает путем создания высококонтролируемой среды с высокой температурой внутри цилиндрической камеры. Газы-прекурсоры вводятся в эту трубку, где они вступают в реакцию и разлагаются на нагретой подложке, осаждая на ее поверхности твердую, высокочистую тонкую пленку. Конструкция трубки имеет решающее значение для обеспечения равномерного распределения тепла и потока газа, что является основой для достижения однородного покрытия.
Хотя трубчатая печь является распространенной физической конфигурацией, истинная мощь химического осаждения из газовой фазы (CVD) заключается в ее основном процессе: использовании контролируемых химических реакций в газовой фазе для создания высокочистых, однородных тонких пленок почти атом за атомом.
Основной принцип химического осаждения из газовой фазы (CVD)
Чтобы понять любую печь CVD, вы должны сначала понять основной процесс, который она призвана облегчать. Это метод создания твердого материала из химического газа.
От газа к твердой пленке
Процесс начинается с введения специфических газов-прекурсоров в реакционную камеру. Эти газы содержат химические элементы, из которых будет состоять конечная пленка. Камера нагревается до точной высокой температуры, обеспечивая энергию, необходимую для запуска химической реакции.
Роль подложки
Реакция спроектирована так, чтобы происходить на поверхности целевого объекта, известного как подложка. По мере того, как газы-прекурсоры вступают в реакцию или разлагаются вблизи нагретой подложки, желаемый материал осаждается на ее поверхности, постепенно образуя твердую тонкую пленку.
Удаление побочных продуктов
Любые неиспользованные газы и химические побочные продукты реакции постоянно удаляются из камеры через вытяжную или вакуумную систему. Это гарантирует, что нанесенное покрытие остается чистым и свободным от загрязнений.
Подробнее о трубчатой печи CVD
Трубчатая печь является популярной физической конфигурацией для проведения процесса CVD благодаря своей простоте и эффективности.
Конструкция камеры
Как следует из названия, центральным элементом является цилиндрическая реакционная трубка, обычно изготовленная из кварца или керамики. Эта форма естественно эффективна для обеспечения равномерного потока газа и обеспечения равномерного распределения тепла от внешних нагревательных элементов.
Ключевые функциональные компоненты
Система CVD состоит из нескольких критически важных частей, работающих согласованно:
- Источник и транспорт реакции: Сырье нагревается или испаряется и точно транспортируется в камеру в виде газов-прекурсоров.
- Реакционная камера: Сама трубка обеспечивает замкнутую, контролируемую среду для осаждения.
- Подложка: Это материал, который покрывается, удерживаемый при определенной температуре внутри камеры.
Почему эта конфигурация распространена
Замкнутая трубчатая конструкция отлично подходит для изоляции реакции. Это минимизирует загрязнение и обеспечивает исключительно точный контроль над температурой, давлением и составом газа — все это имеет решающее значение для создания пленок превосходного качества и однородности.
Понимание вариаций процесса и компромиссов
«Трубчатая печь» описывает физическую установку, но фактический процесс, выполняемый внутри нее, может значительно различаться. Выбор процесса диктуется материалом, который вы хотите нанести, и подложкой, которую вы используете.
Давление как критическая переменная
CVD при атмосферном давлении (APCVD) работает при нормальном атмосферном давлении, что делает его относительно простым процессом с высокой скоростью осаждения.
Однако LPCVD (CVD при низком давлении) использует вакуум для снижения давления в камере. Это повышает однородность пленки, особенно на сложных трехмерных подложках, поскольку позволяет газам диффундировать более равномерно.
Преимущество плазмы (PECVD)
PECVD (Плазменно-усиленное CVD) использует электрическое поле для генерации плазмы внутри камеры. Плазма активирует газы-прекурсоры, позволяя химической реакции происходить при гораздо более низких температурах, чем в традиционном CVD. Это важно для нанесения пленок на подложки, которые не выдерживают высоких температур, такие как пластик или некоторые электронные компоненты.
Важность выбора прекурсора (MOCVD)
Металлоорганический CVD (MOCVD) — это специализированный процесс, определяемый использованием металлоорганических соединений в качестве прекурсоров. Эта технология является основой современной оптоэлектронной промышленности, используемой для создания сложных полупроводниковых соединений, необходимых для высокопроизводительных светодиодов и лазеров.
Сделайте правильный выбор для вашей цели
Лучший метод CVD полностью зависит от желаемых свойств пленки, ограничений подложки и производственных требований.
- Если ваш основной фокус — высокая скорость осаждения и простота: APCVD часто является наиболее простым подходом для менее требовательных применений.
- Если ваш основной фокус — превосходная однородность и покрытие сложных форм: LPCVD обеспечивает непревзойденное качество и конформность пленки, что делает его стандартом в производстве полупроводников.
- Если ваш основной фокус — нанесение на подложки, чувствительные к температуре: PECVD является единственным жизнеспособным вариантом, обеспечивающим высококачественные пленки без повреждений, связанных с нагревом.
- Если ваш основной фокус — создание передовой оптоэлектроники: MOCVD является отраслевым стандартом для осаждения специфических полупроводниковых соединений.
Понимание этих основных принципов дает вам возможность выбрать точную стратегию осаждения, соответствующую вашим целям в области материалов и применений.
Сводная таблица:
| Тип процесса CVD | Ключевая особенность | Лучше всего подходит для |
|---|---|---|
| APCVD | Атмосферное давление, высокая скорость осаждения | Простые применения с высокой пропускной способностью |
| LPCVD | Низкое давление, превосходная однородность | Сложные формы, производство полупроводников |
| PECVD | Низкая температура с плазмой | Подложки, чувствительные к температуре (например, пластик) |
| MOCVD | Металлоорганические прекурсоры | Передовая оптоэлектроника (например, светодиоды, лазеры) |
Готовы поднять возможности вашей лаборатории на новый уровень с помощью индивидуальных высокотемпературных решений для печей? В KINTEK мы используем исключительные исследования и разработки и собственное производство для предоставления передовых трубчатых печей CVD, муфельных, трубчатых, роторных печей, вакуумных и атмосферных печей, а также систем CVD/PECVD. Наша сильная способность к глубокой кастомизации гарантирует, что мы точно удовлетворяем ваши уникальные экспериментальные требования, обеспечивая высокочистые, однородные тонкие пленки для применений в полупроводниках, оптоэлектронике и за их пределами. Свяжитесь с нами сегодня, чтобы обсудить, как наши решения могут оптимизировать ваши процессы осаждения и стимулировать инновации в ваших исследованиях или производстве!

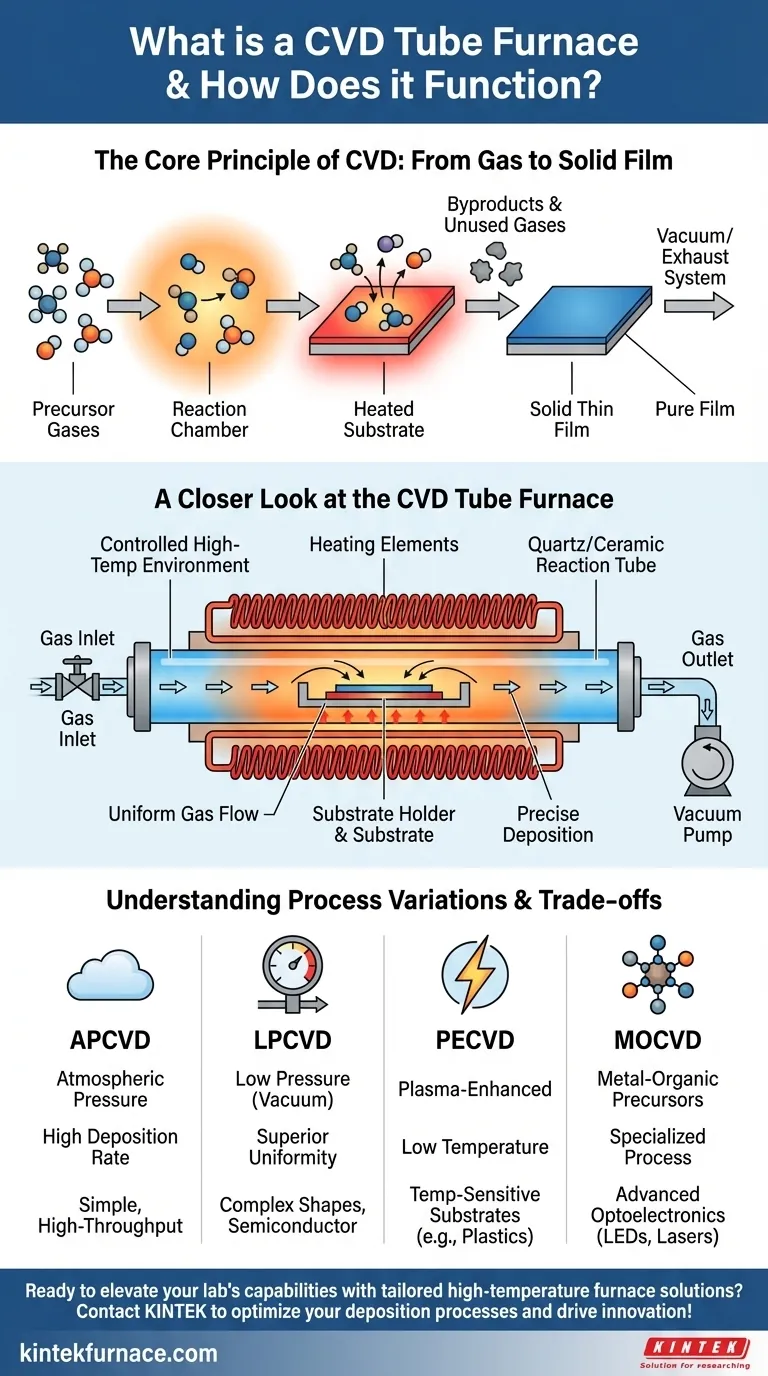

Визуальное руководство
