В плазменно-усиленном химическом осаждении из паровой фазы (PECVD) используются газы, представляющие собой комбинацию прекурсоров, которые поставляют атомы для пленки, и технологических газов, которые помогают генерировать плазму или очищать камеру. К распространенным газам-прекурсорам относятся силан (SiH4) для кремния, аммиак (NH3) или азот (N2) для азота и закись азота (N2O) для кислорода. Технологические газы включают инертные носители, такие как аргон (Ar) и гелий (He), а также чистящие газы, такие как гексафторид серы (SF6) или смесь CF4/O2.
Выбранные для процесса PECVD газы не являются произвольными; это фундаментальные ингредиенты, которые напрямую определяют химический состав, структуру и свойства наносимой на подложку тонкой пленки.
Роль газов-прекурсоров
Суть PECVD заключается в использовании плазмы для расщепления исходных газов, известных как прекурсоры, на реакционноспособные частицы, которые затем осаждаются на подложке. Газ-прекурсор должен содержать элемент, который вы намерены осадить.
Пленки на основе кремния (SiO₂, Si₃N₄, a-Si)
Это наиболее распространенное применение PECVD, особенно в микроэлектронике для создания изолирующих и полупроводниковых слоев.
- Для диоксида кремния (SiO₂): Процесс обычно сочетает источник кремния, такой как силан (SiH₄), с источником кислорода, чаще всего закисью азота (N₂O). Тетраэтоксисилан (TEOS) также может использоваться в качестве жидкого источника кремния.
- Для нитрида кремния (Si₃N₄): Источник кремния, такой как SiH₄, сочетается с источником азота. Аммиак (NH₃) часто используется, хотя чистый азот (N₂) также может применяться для пленок с более низким содержанием водорода.
- Для аморфного кремния (a-Si): Для этого требуется только газообразный источник кремния, которым почти всегда является силан (SiH₄). Его могут разбавлять водородом или аргоном.
- Для оксинитрида кремния (SiOxNy): Свойства этой пленки можно настраивать, подавая смесь всех трех прекурсоров: SiH₄, N₂O и NH₃. Соотношения расхода газов определяют конечный показатель преломления и стехиометрию.
Пленки на основе углерода и полимерные пленки
PECVD также очень эффективен для создания твердых защитных покрытий и специальных полимеров.
- Для алмазоподобного углерода (DLC): Эти сверхтвердые покрытия с низким коэффициентом трения осаждаются с использованием углеводородных газов, таких как ацетилен (C₂H₂) или метан (CH₄).
- Для полимерных пленок: Может осаждаться широкий спектр органических и неорганических полимеров. Сюда входят фторуглероды для создания гидрофобных поверхностей и силиконы для биосовместимых покрытий.
Понимание технологических газов и газов-носителей
Не каждый газ, поступающий в камеру, становится частью конечной пленки. Многие газы выполняют критически важные технологические функции.
Газы-носители и разбавители
Реакционноспособные прекурсоры, такие как силан, часто разбавляют в целях безопасности и контроля процесса. Перед поступлением в камеру их смешивают с инертным газом.
- Обычный выбор включает азот (N₂), аргон (Ar) или гелий (He).
- Разбавление газа, такого как SiH₄ (например, 5% SiH₄ в 95% N₂), делает его более стабильным и позволяет более точно контролировать скорость осаждения.
Плазменные и реакционные газы
Некоторые газы вводятся для поддержания плазмы или для реакции с основным прекурсором.
- Азот (N₂) и аммиак (NH₃) действуют как источники азота, так и как реакционные газы в плазме.
- Кислород (O₂) может использоваться как источник кислорода, но также является компонентом смесей газов для плазменной очистки.
Газы для очистки камеры
После осаждения на стенках камеры может скапливаться налет. Для его удаления используется этап плазменной очистки, обеспечивающий повторяемость процесса.
- Для травления нежелательных отложений на основе кремния часто используется смесь тетрафторметана (CF₄) и кислорода (O₂).
- Гексафторид серы (SF₆) — еще один мощный травильный газ, используемый для очистки камеры.
Ключевые компромиссы при выборе газа
Выбор правильной газовой смеси включает в себя баланс между скоростью осаждения, качеством пленки и безопасностью.
Качество пленки против скорости осаждения
Выбор прекурсора может повлиять на конечную пленку. Например, использование аммиака (NH₃) для осаждения нитрида кремния происходит быстро, но вносит водород в пленку, что может повлиять на ее электрические свойства. Использование азота (N₂) дает более плотную пленку с низким содержанием водорода, но при значительно более низкой скорости осаждения.
Безопасность и обращение
Многие газы-прекурсоры опасны. Силан (SiH₄) является пирофорным, то есть может самовоспламеняться на воздухе. Именно поэтому его часто поставляют в виде разбавленных смесей и обращаются с ним с особой осторожностью, используя специализированные системы подачи газов.
Контроль процесса и повторяемость
Чистота исходных газов имеет первостепенное значение. Даже следовые примеси могут попасть в пленку и ухудшить ее характеристики. Аналогичным образом, расходомеры, регулирующие поток газа, должны быть высокоточными, чтобы гарантировать, что соотношения газов точно соответствуют требованиям рецептуры, от цикла к циклу.
Правильный выбор в зависимости от вашей цели
Выбор газа полностью определяется материалом, который вам необходимо создать.
- Если ваш основной фокус — стандартная микроэлектронная изоляция: Вы будете использовать SiH₄ с N₂O (для диоксида кремния) или NH₃ (для нитрида кремния).
- Если ваш основной фокус — твердое износостойкое покрытие: Вы будете использовать углеводородный прекурсор, такой как ацетилен, для осаждения алмазоподобного углерода (DLC).
- Если ваш основной фокус — безопасность процесса и точный контроль: Вам следует использовать разбавленные прекурсоры (например, 5% SiH₄ в Ar) и убедиться, что используются высокоточные расходомеры.
- Если ваш основной фокус — время безотказной работы оборудования и согласованность: Вы должны внедрить надежный рецепт очистки камеры с использованием таких газов, как CF₄/O₂ или SF₆, между циклами осаждения.
В конечном счете, овладение процессом PECVD — это овладение химией используемых в нем газов.
Сводная таблица:
| Тип пленки | Распространенные газы-прекурсоры | Ключевые технологические газы |
|---|---|---|
| Диоксид кремния (SiO₂) | Силан (SiH₄) | Закись азота (N₂O), Аргон (Ar) |
| Нитрид кремния (Si₃N₄) | Силан (SiH₄) | Аммиак (NH₃) или Азот (N₂) |
| Алмазоподобный углерод (DLC) | Ацетилен (C₂H₂), Метан (CH₄) | Аргон (Ar), Водород (H₂) |
| Очистка камеры | - | Смесь CF₄/O₂, Гексафторид серы (SF₆) |
Испытываете трудности с оптимизацией процесса PECVD для получения стабильных, высококачественных тонких пленок?
В KINTEK мы понимаем, что химия газов лежит в основе PECVD. Наши передовые трубчатые печи и системы CVD/PECVD разработаны для точной подачи и контроля газов, обеспечивая повторяемость, необходимую для ваших исследований и разработок или производства. Используя наши исключительные возможности собственного производства и глубокую кастомизацию, мы можем адаптировать решение для печи под ваши точные газовые рецептуры и требования безопасности — независимо от того, осаждаете ли вы нитрид кремния с помощью аммиака или исследуете новые материалы.
Давайте обсудим, как мы можем улучшить ваш процесс осаждения. Свяжитесь с нашими экспертами сегодня для получения персональной консультации.

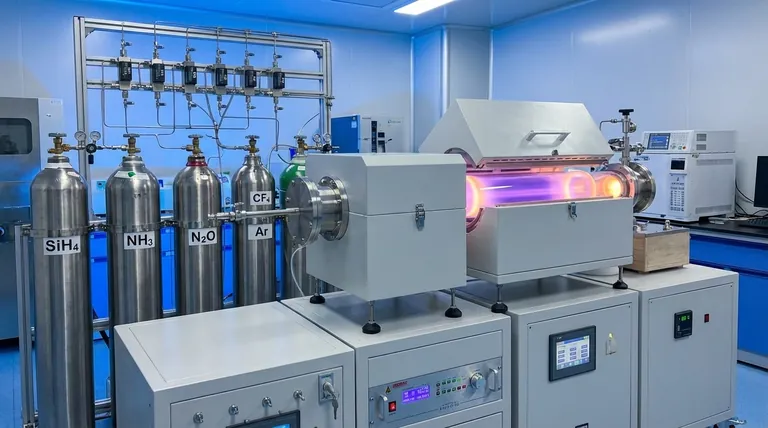

Визуальное руководство
