Кварцевая трубчатая печь «под ключ» для контроля атмосферы включает три основных компонента: малошумящий вакуумный насос, цифровой расходомер с массовым расходом и регулятор противодавления. Эти элементы работают согласованно, чтобы сначала удалить окружающий воздух из кварцевой нагревательной камеры, а затем ввести и поддерживать точную, контролируемую газовую среду для термической обработки.
Истинная ценность системы «под ключ» заключается не в отдельных компонентах, а в их интеграции. Она обеспечивает надежный и воспроизводимый метод создания специфической, нереактивной атмосферы, что крайне важно для предотвращения окисления и обеспечения согласованности экспериментальных результатов.
Основной принцип: Активное управление атмосферой
Основная цель — контролировать химическую среду вокруг образца во время нагрева. В большинстве случаев это означает удаление реактивных газов, таких как кислород и водяной пар, и замену их инертным газом, таким как аргон или азот.
Система «под ключ» автоматизирует этот процесс откачки и замещения, часто называемый циклом продувки и заполнения.
Вакуумный насос: Создание пустоты
Процесс начинается с вакуумирования. Вакуумный насос отвечает за удаление окружающего воздуха из герметичной кварцевой трубчатой камеры.
Этот начальный этап критически важен, поскольку он удаляет подавляющее большинство кислорода, который в противном случае вступил бы в реакцию с вашим образцом и загрязнил бы его при высоких температурах. Характеристика «малошумящий» является практической особенностью для поддержания комфортной лабораторной среды.
Расходомер с массовым расходом (MFC): Точное введение газа
После создания вакуума в дело вступает цифровой расходомер с массовым расходом (MFC). Его задача — вводить определенный газ (или смесь газов) в камеру с точно контролируемой скоростью.
В отличие от простого клапана, MFC измеряет и контролирует объем газа в единицу времени (например, стандартные кубические сантиметры в минуту или SCCM). Эта точность жизненно важна для создания стабильной, воспроизводимой атмосферы от одного эксперимента к другому.
Регулятор противодавления: Поддержание стабильности
Регулятор противодавления работает совместно с MFC для поддержания небольшого постоянного избыточного давления внутри кварцевой трубки.
Это избыточное давление является важнейшей защитной мерой. Оно гарантирует, что при наличии микроскопических утечек в уплотнениях системы контролируемый газ будет вытекать наружу, предотвращая проникновение окружающего воздуха внутрь и нарушение целостности вашей атмосферы.
Понимание компромиссов и ограничений
Система «под ключ» предоставляет огромную ценность, но важно понимать ее рабочие границы.
Пределы откачки
Входящий в комплект вакуумный насос, как правило, является форвакуумным насосом, предназначенным для эффективного вакуумирования камеры, а не для создания высокого вакуума. Этого вполне достаточно для предотвращения окисления в большинстве применений обработки материалов.
Однако для процессов, требующих условий настоящего высокого вакуума (ниже $10^{-3}$ Торр), потребуется более сложная и дорогая система турбомолекулярного насоса.
Чистота газа имеет первостепенное значение
Качество вашей контролируемой атмосферы зависит только от чистоты исходного газа, который вы подаете. Использование баллона с газом низкой чистоты приведет к попаданию загрязняющих веществ, что сведет на нет цель системы контроля.
Для достижения наилучших результатов всегда используйте инертные газы высокой чистоты (99,99% или выше) или сверхвысокой чистоты.
Враг: Утечки в системе
Наиболее частой причиной сбоя в любой системе контроля атмосферы является утечка. Даже при наличии идеальных компонентов плохо уплотненный фланец или треснувшая трубка позволят кислороду проникнуть в камеру.
Регулярная проверка всех уплотнений, О-кольца и соединений на герметичность является важнейшей частью успешного рабочего процесса.
Выбор правильного решения для вашей цели
Интегрированная система позволяет надежно адаптировать процесс к вашим конкретным экспериментальным потребностям.
- Если ваша основная цель — предотвращение окисления: Ключ в использовании повторяющихся циклов вакуумирования с помощью насоса и продувки инертным газом через MFC.
- Если ваша основная цель — создание специфической реактивной атмосферы: Точность расходомера с массовым расходом является наиболее критичным компонентом для смешивания газов в точных пропорциях.
- Если ваша основная цель — воспроизводимость процесса: Вся интегрированная система необходима, поскольку она позволяет программировать и выполнять идентичные атмосферные условия для каждого запуска.
Понимая, как эти компоненты работают вместе, вы можете эффективно контролировать среду вашего образца и достигать надежных, высококачественных результатов.
Сводная таблица:
| Компонент | Функция | Ключевое преимущество |
|---|---|---|
| Малошумящий вакуумный насос | Удаляет окружающий воздух из камеры | Предотвращает окисление путем удаления кислорода |
| Цифровой расходомер с массовым расходом | Вводит газ с точной скоростью | Обеспечивает стабильную, воспроизводимую атмосферу |
| Регулятор противодавления | Поддерживает избыточное давление внутри трубки | Предотвращает утечку воздуха и сохраняет целостность газа |
Откройте для себя точный контроль атмосферы для вашей лаборатории с передовыми решениями KINTEK! Благодаря выдающимся исследованиям и разработкам (R&D) и собственному производству мы предоставляем различным лабораториям высокотемпературные печные системы, адаптированные к вашим потребностям. Наша линейка продукции включает муфельные, трубчатые, ротационные печи, вакуумные и атмосферные печи, а также системы CVD/PECVD, все с широкими возможностями кастомизации для удовлетворения ваших уникальных экспериментальных требований. Свяжитесь с нами сегодня, чтобы повысить эффективность вашей термической обработки и достичь надежных результатов!

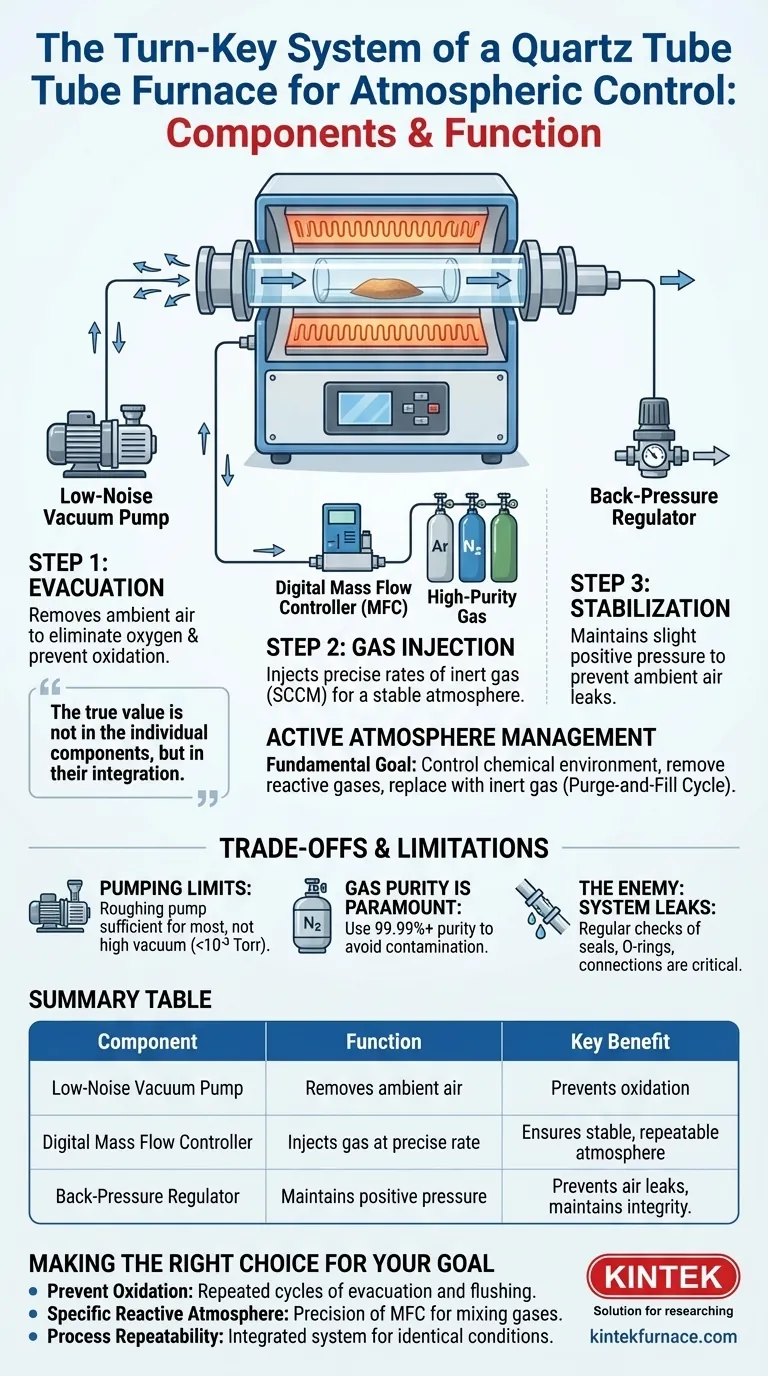

Визуальное руководство
