Каковы Три Типа Методов Cvd Для Синтеза Монокристаллического Алмаза? Сравните Mpcvd, Dc-Pj Cvd И Hfcvd Для Вашей Лаборатории

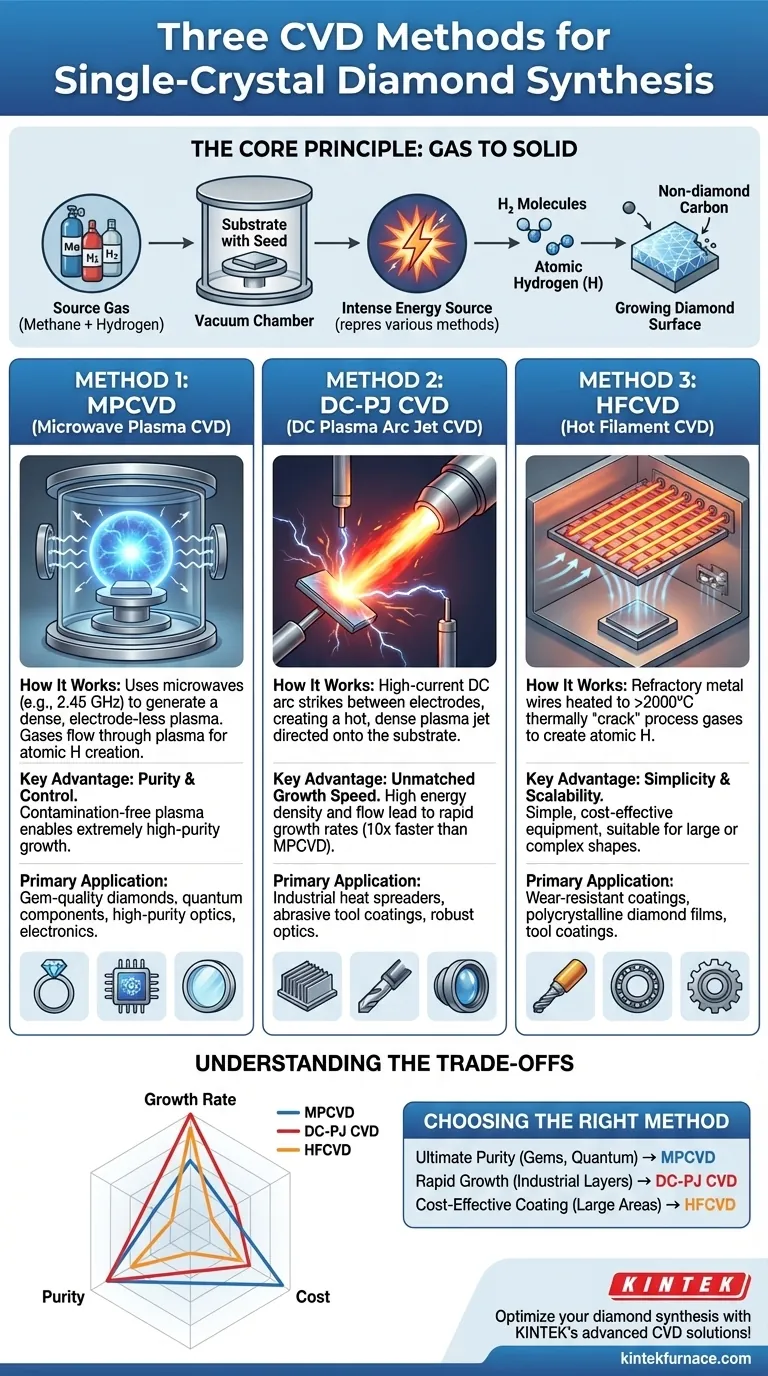

При синтезе монокристаллических алмазов методом химического осаждения из газовой фазы (CVD) используются три основных метода. Это CVD с микроволновой плазмой (MPCVD), CVD с дуговым разрядом постоянного тока (DC-PJ CVD) и CVD с горячей нитью (HFCVD). Каждый метод использует разный подход для возбуждения газообразного источника углерода, что приводит к различным преимуществам в скорости роста, качестве кристалла и эксплуатационных расходах.

Выбор между методами CVD для алмазов — это стратегическое решение, основанное на фундаментальном компромиссе. MPCVD является отраслевым стандартом для применений, требующих высокой чистоты, DC-PJ CVD превосходен для высокоскоростного промышленного роста, а HFCVD предлагает более простое и менее дорогое решение, часто используемое для покрытий.

Основной принцип CVD синтеза алмазов

Чтобы понять эти методы, мы должны сначала понять основной процесс, который их объединяет. Цель состоит в том, чтобы осадить атомы углерода в алмазной (sp³) решетке, а не в графитовой (sp²) решетке.

От газа к твердому телу

Процесс начинается с исходного газа, обычно метана (CH₄), который является источником углерода, смешанного с большим избытком водорода (H₂). Эта смесь подается в вакуумную камеру, содержащую подложку, часто небольшой, высококачественный алмазный зародыш.

Роль энергии

Ключ к формированию алмаза — это расщепление стабильных молекул H₂ на высокореактивный атомный водород (H). Каждый из трех методов CVD — это просто разный способ подвода интенсивной энергии, необходимой для достижения этой диссоциации.

Критическая задача атомного водорода

Этот атомный водород является героем процесса. Он избирательно травит любой неалмазный углерод (графит), который образуется, оставляя позади только более стабильный алмазный кристалл. Он также стабилизирует растущую поверхность алмаза, позволяя атомам углерода из метана правильно присоединяться.

Метод 1: CVD с микроволновой плазмой (MPCVD)

MPCVD является доминирующим методом для получения высококачественных монокристаллических алмазов для ювелирных изделий и передовых технических применений.

Как это работает

Этот метод использует микроволны (часто на частоте 2,45 ГГц, той же частоте, что и в бытовой микроволновой печи) для создания плотного, стабильного шара плазмы внутри реакционной камеры. Процессные газы проходят через эту плазму, которая эффективно создает необходимый атомный водород.

Ключевое преимущество: чистота и контроль

Поскольку плазма удерживается электромагнитным полем и не соприкасается с какими-либо электродами, риск загрязнения практически равен нулю. Эта «бесконтактная» природа позволяет выращивать алмазы чрезвычайно высокой чистоты с исключительным цветом и прозрачностью.

Основное применение

MPCVD — это предпочтительный метод для алмазов ювелирного качества, высокочастотной электроники, компонентов квантовых вычислений и чистейших оптических окон. Процесс отдает приоритет качеству и контролю над чистой скоростью.

Метод 2: CVD с дуговым разрядом постоянного тока (DC-PJ CVD)

Когда скорость является основным требованием, DC Plasma Arc Jet — это метод выбора.

Как это работает

Электрическая дуга постоянного тока высокой силы зажигается между двумя электродами, создавая чрезвычайно горячую и плотную плазму. Эта плазма затем выбрасывается из сопла в виде высокоскоростной «струи» непосредственно на алмазную подложку.

Ключевое преимущество: непревзойденная скорость роста

Огромная плотность энергии и высокий расход газа струи приводят к чрезвычайно быстрым темпам роста. Они могут быть более чем в десять раз выше, чем при типичных процессах MPCVD, что позволяет быстро производить толстые алмазные слои.

Основное применение

DC-PJ CVD используется в промышленных применениях, где критичны толщина и пропускная способность. Это включает производство толстых теплоотводов для электроники, покрытий для абразивного инструмента и прочной промышленной оптики.

Метод 3: CVD с горячей нитью (HFCVD)

Также известный как CVD с горячей проволокой, этот метод является самым простым и часто наиболее экономически эффективным из трех.

Как это работает

Сетка из тугоплавких металлических проводов, таких как вольфрам или тантал, нагревается электрически до температуры свыше 2000°C. Процессные газы проходят над этими светящимися горячими нитями и термически «расщепляются», создавая атомный водород.

Ключевое преимущество: простота и масштабируемость

Оборудование для HFCVD относительно простое и недорогое по сравнению с плазменными системами. Оно также хорошо подходит для нанесения покрытий на большие или сложнопрофильные объекты, что делает его рабочей лошадкой для промышленных покрытий.

Основное применение

HFCVD в основном используется для нанесения поликристаллических алмазных пленок на режущие инструменты, подшипники и другие износостойкие поверхности. Его использование для роста высокочистых монокристаллов ограничено возможностью попадания материала нити в алмаз, что влияет на его свойства.

Понимание компромиссов: Прямое сравнение

Ни один метод не является универсально превосходящим; лучший выбор полностью зависит от конечной цели.

Скорость роста против качества

DC-PJ CVD — самый быстрый, но бурный процесс может вызвать больше структурных дефектов. MPCVD значительно медленнее, но обеспечивает высочайшее качество кристалла и чистоту. HFCVD находится где-то посередине, но редко является первым выбором для монокристаллов высшего класса.

Чистота и загрязнение

MPCVD — самый чистый процесс благодаря его бесконтактной плазме. DC-PJ CVD рискует незначительным загрязнением из-за эрозии электродов с течением времени. HFCVD наиболее подвержен загрязнению, поскольку атомы из горячей нити могут внедряться в растущий алмаз, влияя на его свойства.

Стоимость и сложность

HFCVD — самая простая и доступная система для сборки и эксплуатации. Системы MPCVD более сложны и представляют собой умеренные или высокие капитальные вложения. Системы DC-PJ CVD очень сложны и энергоемки, предназначены для специализированного высокопроизводительного промышленного производства.

Выбор правильного метода для вашей цели

Требования вашего приложения к чистоте, скорости и стоимости будут определять оптимальный метод синтеза.

Если ваш основной фокус — максимальная чистота и качество (драгоценные камни, квантовые устройства): MPCVD является бесспорным стандартом благодаря своей бессредовой плазменной среде.
Если ваш основной фокус — быстрый рост для промышленных применений (теплоотводы, толстые слои): DC-PJ CVD предлагает самые высокие скорости осаждения, отдавая приоритет скорости над безупречной кристаллической структурой.
Если ваш основной фокус — экономичное нанесение покрытий на большие площади: HFCVD обеспечивает более простой и менее дорогой входной уровень, хотя он чаще используется для поликристаллических пленок.

Понимание этих основных компромиссов позволяет вам выбрать путь синтеза, который напрямую соответствует требованиям к производительности вашего материала и экономическим ограничениям.

Сводная таблица:

Метод	Ключевое преимущество	Основное применение
MPCVD	Высокая чистота и контроль	Алмазы ювелирного качества, квантовые вычисления, электроника
DC-PJ CVD	Непревзойденная скорость роста	Промышленные теплоотводы, покрытия для инструментов, оптика
HFCVD	Простота и экономичность	Износостойкие покрытия, пленки большой площади
