По сути, процесс микроволнового плазменного химического осаждения из газовой фазы (МПХОС) выращивает алмаз, используя сфокусированную микроволновую энергию для преобразования газообразного вещества, содержащего углерод, в высокоэнергетическую плазму. Внутри вакуумной камеры эта плазма поставляет специфические атомные компоненты — а именно углеродные радикалы и атомарный водород, — которые необходимы для послойного построения кристаллической решетки алмаза на подложке, одновременно травив любые неалмазные примеси.
Основной принцип МПХОС заключается не просто в создании алмаза, а в создании его с исключительной чистотой и скоростью. Это достигается за счет использования чистой, безылектродной микроволновой энергии для генерации точно контролируемой плазмы, которая одновременно осаждает атомы углерода и активно очищает растущую алмазную пленку.
Анатомия системы МПХОС
Чтобы понять процесс, вы должны сначала понять основные компоненты оборудования. Каждая часть выполняет критически важную функцию в создании идеальных условий для роста алмаза.
Реакционная камера и подложка

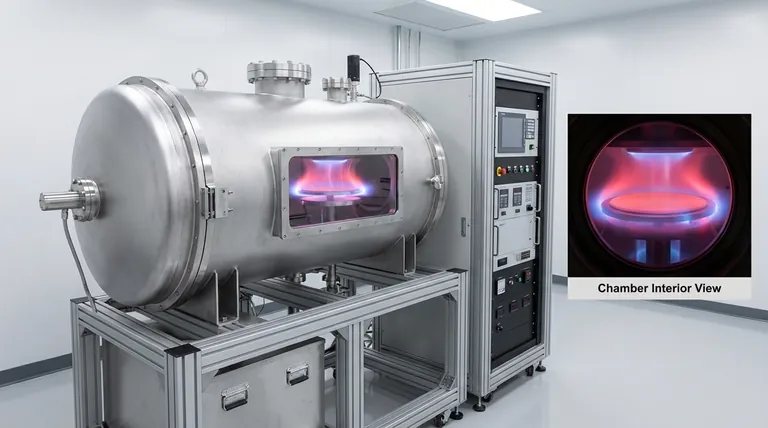

Весь процесс происходит внутри герметичной камеры из нержавеющей стали, часто называемой резонаторной полостью. Внутри на водоохлаждаемом держателе размещается подложка (маленький алмазный затравочный кристалл или другой материал). Эта подложка является основой, на которой будет расти новый алмаз.
Микроволновой генератор
Высокомощный микроволновый генератор, по принципу схожий с микроволновой печью, но гораздо более мощный и точный, направляет электромагнитную энергию в камеру. Эта энергия является двигателем, который приводит в действие всю реакцию.
Газовая и вакуумная система
Сложная система насосов сначала удаляет весь воздух из камеры для создания сверхвысокого вакуума. Затем система подачи газа вводит точную смесь газов-прекурсоров — как правило, метан (CH₄) в качестве источника углерода и подавляющее большинство водорода (H₂).
Процесс осаждения: от газа к алмазу
После подготовки системы процесс осаждения разворачивается в точной четырехэтапной последовательности.
Этап 1: Создание идеальной среды
Камера откачивается до низкого давления, создавая чистую среду, свободную от таких загрязнителей, как азот и кислород. Затем вводится и поддерживается при определенном низком давлении смесь газов-источников углерода и водорода.
Этап 2: Зажигание плазмы
Микроволновой генератор активируется, наполняя камеру электромагнитной энергией. Эта энергия не нагревает газ напрямую. Вместо этого она захватывает свободные электроны в газе и ускоряет их, заставляя их сильно колебаться.
Этап 3: Создание реактивного «бульона»
Эти сверхэнергичные электроны сталкиваются с молекулами метана и водорода. Эти столкновения настолько сильны, что разрывают молекулы — процесс, называемый диссоциацией, — и выбивают больше электронов, создавая цепную реакцию ионизации. В результате получается светящийся шар плазмы — перегретый газ, состоящий из ионов, электронов, углеродных радикалов (таких как CH₃•) и, что критически важно, атомарного водорода (H•).
Этап 4: Рост и очистка алмаза
Содержащие углерод радикалы из плазмы опускаются и связываются с поверхностью подложки, формируя кристаллическую структуру алмаза. Одновременно обильный атомарный водород выполняет две критические функции:
- Он избирательно травит любые атомы углерода, которые неправильно встраиваются в неалмазную форму (например, графит).
- Он стабилизирует алмазную решетку, обрывая «болтающиеся» связи на растущей поверхности, предотвращая дефекты.
Это двойное действие осаждения и очистки позволяет МПХОС производить алмазы исключительно высокого качества с поразительной скоростью, при этом некоторые системы достигают скорости роста более 100 мкм/ч.
Понимание преимуществ
МПХОС широко признан превосходным методом синтеза алмазов по нескольким ключевым причинам, которые напрямую вытекают из его конструкции.
Непревзойденная чистота
Поскольку плазма генерируется микроволнами, внутри камеры нет электродов, которые могли бы эродировать и загрязнять алмаз. Кроме того, плазма удерживается в центре камеры, что предотвращает контакт со стенками и дополнительно гарантирует чистоту конечного продукта.
Исключительная скорость и эффективность
Высокая плотность плазмы, создаваемой микроволнами, приводит к перенасыщенной среде реактивных частиц. Это позволяет достигать скорости осаждения на порядки выше, чем во многих конкурирующих методах, что делает его коммерчески жизнеспособным для производства как промышленных, так и ювелирных алмазов.
Превосходная стабильность и контроль
Современные системы МПХОС используют передовые ПЛК-контроллеры для точного управления расходом газа, давлением и мощностью микроволн. Процесс стабилен в широком диапазоне давлений и позволяет равномерно осаждать материал на больших площадях, обеспечивая повторяемость производственных циклов с высоким выходом.
Выбор правильного варианта для вашей цели
Понимание основ МПХОС поможет вам решить, где и как применять эту мощную технологию.
- Если ваша основная цель — создание монокристаллических алмазов наивысшей чистоты: МПХОС является неоспоримым отраслевым стандартом для применений в производстве драгоценных камней, высокопроизводительной оптики и полупроводников нового поколения.
- Если ваша основная цель — производство прочных поликристаллических покрытий: МПХОС предлагает превосходное сочетание скорости, качества и контроля для нанесения покрытий на промышленные инструменты, изнашиваемые поверхности и компоненты систем теплового управления.
- Если ваша основная цель — исследования и разработки: Стабильность и широкий рабочий диапазон МПХОС делают его идеальной платформой для изучения новых материалов и расширения границ осаждения тонких пленок.
В конечном счете, процесс МПХОС представляет собой овладение физикой плазмы, позволяющее контролируемо создавать один из самых экстремальных материалов природы.
Сводная таблица:
| Этап процесса | Ключевое действие | Результат |
|---|---|---|
| 1. Настройка среды | Откачка камеры, подача газов-прекурсоров (CH₄/H₂). | Создает чистую среду с низким давлением для реакции. |
| 2. Зажигание плазмы | Микроволновая энергия ускоряет электроны в газе. | Инициирует цепную реакцию, ведущую к образованию плазмы. |
| 3. Диссоциация газа | Энергичные электроны сталкиваются с молекулами газа и разрывают их. | Создает реактивную плазму из углеродных радикалов и атомарного водорода. |
| 4. Рост и очистка | Углеродные радикалы осаждаются на подложке; атомарный водород травит неалмазный углерод. | Послойно формирует кристаллическую решетку алмаза высокой чистоты. |
