По сути, основное различие простое: вертикальные трубчатые печи спроектированы для компактного, вертикального размещения, в то время как горизонтальные трубчатые печи требуют большей линейной площади. Вертикальные модели созданы для максимального использования лабораторного пространства за счет построения вверх, часто помещаясь на стандартной лабораторной скамье. Напротив, горизонтальные печи требуют больше места на столе или на полу для размещения их длины.
Выбор между вертикальной и горизонтальной трубчатой печью выходит далеко за рамки простого измерения площади пола. Это фундаментальное решение, касающееся рабочего процесса, обращения с образцами и термической однородности, необходимой для вашего конкретного процесса.
Разбираем разницу в занимаемой площади
Физическая ориентация печи определяет не только то, сколько места она занимает, но и то, как она интегрируется в вашу лабораторную среду.
Вертикальная печь: компактная и интегрированная
Вертикальная трубчатая печь спроектирована таким образом, что ее нагревательная камера и трубка ориентированы вертикально. Такая конструкция по своей сути эффективна в использовании пространства.
За счет построения вверх, а не вширь, она занимает минимальное пространство на столе или полу, что делает ее идеальным выбором для переполненных лабораторий или учреждений, где каждый квадратный метр ценен. Их часто можно размещать на лабораторном столе или интегрировать в более крупные экспериментальные установки без существенной перестановки.
Горизонтальная печь: большее, выделенное пространство
Горизонтальная трубчатая печь по своей природе требует значительного линейного пространства. Ее длина означает, что она займет большую часть лабораторного стола или даже может потребовать собственного выделенного стола или места на полу.
Эта большая занимаемая площадь является критическим логистическим фактором. Вы должны убедиться, что достаточно места не только для самой печи, но и достаточного зазора на обоих концах для загрузки, выгрузки и подключения систем.
Помимо квадратных метров: практические последствия
Ориентация печи имеет прямые последствия для повседневного использования. Наиболее эффективный выбор полностью зависит от конкретных требований вашего приложения к обращению с образцами и тепловой точности.
Обращение с образцами и доступность
В вертикальной печи образцы загружаются сверху или снизу, часто удерживаются в тигле или подвешиваются. Гравитация помогает удерживать образец по центру, что может упростить загрузку, особенно для порошков, гранул или длинных, тонких образцов.
В горизонтальной печи образцы должны быть аккуратно протолкнуты в центр трубки. Это может быть более сложной задачей, особенно для нескольких образцов или материалов, которые не могут быть легко удержаны, иногда требуя "лодочки" или специализированного держателя для правильного позиционирования.
Равномерность температуры
Это критический момент дифференциации. Вертикальные печи часто обеспечивают превосходную равномерность температуры по длине образца. Сочетание окружающих нагревательных элементов и естественной конвекции внутри вертикальной трубки способствует равномерному распределению температуры.
Горизонтальные печи, хотя и высокоэффективны, могут быть более подвержены небольшим колебаниям температуры по длине трубки. Тепло в основном передается путем излучения, и без тщательного проектирования и оптимизации могут возникать небольшие градиенты, что может быть критическим фактором для чувствительных процессов.
Понимание компромиссов
Ни один из дизайнов не является универсально превосходящим. Оптимальный выбор — это вопрос баланса приоритетов и принятия присущих каждому варианту компромиссов.
Компромисс вертикальной печи
Хотя вертикальная печь эффективна в использовании пространства, она может затруднить наблюдение за образцом во время обработки. Доступ ограничен верхним и нижним концами трубки. Этот дизайн также менее подходит для применений, которые зависят от горизонтального перемещения материала, таких как зонная плавка или определенные типы химического осаждения из газовой фазы (CVD).
Преимущество горизонтальной печи
Несмотря на большую занимаемую площадь, горизонтальная конструкция предлагает непревзойденную доступность и обзорность. Всю длину технологической трубки можно легче наблюдать. Эта ориентация часто необходима для таких процессов, как осаждение однородных тонких пленок на плоские подложки (кремниевые пластины), где горизонтальное расположение является обязательным.
Правильный выбор для вашего применения
Чтобы принять решение, выйдите за рамки занимаемой площади и оцените вашу основную операционную цель.
- Если ваша основная цель — экономия лабораторного пространства: Вертикальная печь — однозначный выбор, позволяющий разместить высокотемпературное оборудование на небольшой площади.
- Если ваша основная цель — максимальная равномерность температуры для чувствительных материалов: Вертикальная печь часто обеспечивает небольшое преимущество благодаря более равномерному распределению тепла за счет естественной конвекции.
- Если ваша основная цель — видимость образцов, легкий доступ или обработка плоских подложек: Горизонтальная печь почти всегда является необходимым выбором, даже несмотря на ее большую потребность в пространстве.
В конечном итоге, ваше решение должно определяться потребностями вашего процесса и рабочего процесса, а не только размерами в каталоге.
Сводная таблица:
| Аспект | Вертикальная трубчатая печь | Горизонтальная трубчатая печь |
|---|---|---|
| Занимаемая площадь | Компактная, вертикальная, помещается на столе | Большая, линейная, требует выделенного пространства |
| Эффективность использования пространства | Высокая, идеально подходит для переполненных лабораторий | Низкая, требует больше места на полу или столе |
| Обращение с образцами | Загрузка сверху/снизу, с помощью гравитации | Образцы проталкиваются, могут потребоваться держатели |
| Равномерность температуры | Превосходная благодаря естественной конвекции | Могут быть небольшие колебания, зависит от излучения |
| Доступность | Ограничена, трудно наблюдать во время процесса | Высокая, легкий обзор и доступ |
| Лучше всего подходит для | Экономия пространства, чувствительные материалы | Плоские подложки, легкий доступ, видимость |
Испытываете трудности с выбором подходящей трубчатой печи для вашей лаборатории, соответствующей требованиям к пространству и производительности? В KINTEK мы специализируемся на решениях для высокотемпературных печей, адаптированных к вашим уникальным требованиям. Используя исключительные научно-исследовательские и опытно-конструкторские работы и собственное производство, мы предлагаем широкий ассортимент продукции, включая трубчатые печи, муфельные печи, ротационные печи, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наши обширные возможности индивидуализации обеспечивают точное соответствие вашим экспериментальным целям, будь то приоритет компактных размеров, превосходного контроля температуры или легкого доступа к образцам. Не позволяйте ограничениям пространства или неэффективности процессов сдерживать вас — свяжитесь с нами сегодня, чтобы узнать, как наши передовые печи могут оптимизировать рабочий процесс вашей лаборатории и обеспечить надежные результаты!

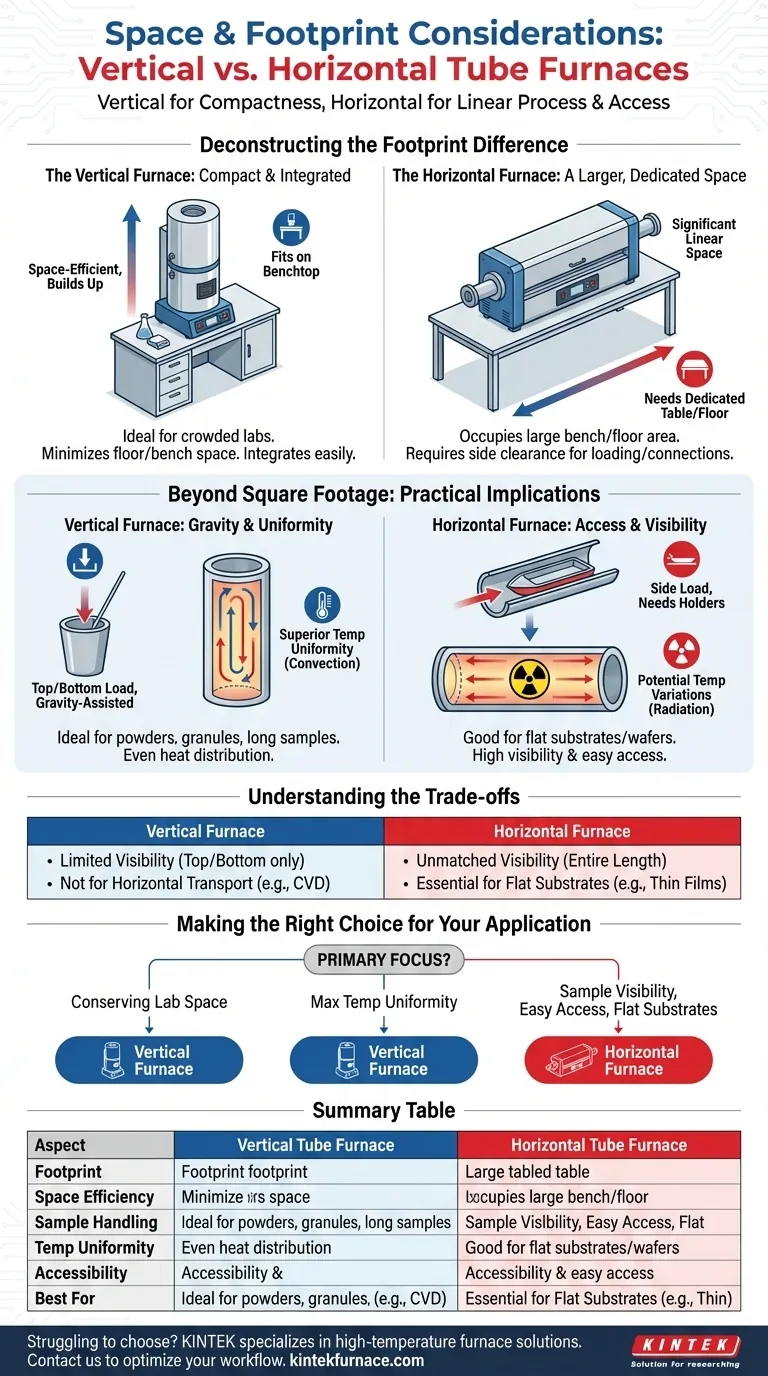

Визуальное руководство
