Как минимум, чиллер воды PECVD требует скорости потока 10 л/мин и должен снабжаться охлаждающей водой с температурой ниже 37°C. Сам чиллер потребляет около 0,1 кВт электроэнергии для работы своего насоса и внутренних систем. Эти характеристики являются абсолютным минимумом, необходимым для защиты силовой электроники системы и обеспечения стабильности процесса.
Понимание этих цифр — это не просто формальность; это управление тепловой нагрузкой всей системы нанесения покрытий. Недостаточное охлаждение является основной причиной дрейфа процесса, выхода из строя компонентов и непостоянного качества пленки.
Роль охлаждения в системе PECVD
Система плазмохимического осаждения из газовой фазы (PECVD) представляет собой среду с интенсивным тепловыделением. Тепло выделяется намеренно нагревателями и как побочный продукт работы мощной электроники. Эффективное охлаждение является обязательным условием для стабильной работы.
Защита критически важных компонентов
Основная цель чиллера — отводить отработанное тепло от высоковольтных и чувствительных к температуре компонентов. К ним относятся ВЧ-генераторы (например, блоки 30/300 Вт и 600 Вт), а также, возможно, стенки вакуумной камеры и другая электроника. Без постоянного охлаждения эти компоненты быстро перегреются и выйдут из строя.
Обеспечение стабильности процесса
Характеристики плазмы и скорость химических реакций сильно зависят от температуры. Чиллер воды обеспечивает стабильную температурную базу для камеры и систем подачи энергии. Эта согласованность имеет решающее значение для достижения воспроизводимой толщины пленки, однородности и свойств материала от цикла к циклу.
Продление срока службы системы
Работа электроники и вакуумных компонентов при повышенных температурах резко сокращает срок их службы. Правильное охлаждение снижает термические нагрузки на уплотнительные кольца (O-rings), прокладки и печатные платы, предотвращая преждевременный выход из строя и сокращая дорогостоящие простои.
Деконструкция спецификаций чиллера воды
Каждая спецификация выполняет определенную функцию в общей стратегии терморегулирования. Понимание того, что означает каждая из них, является ключом к обеспечению адекватного охлаждения.
Скорость потока: 10 л/мин
Это указывает на объем охлаждающей воды, который должен проходить через контур охлаждения системы каждую минуту. Это представляет собой способность отводить тепло от компонентов. Слишком низкая скорость потока означает, что тепло отводится слишком медленно, что приводит к повышению температуры компонентов, даже если сама вода холодная.
Температура воды: ниже 37°C
Это максимально допустимая температура воды, подаваемой в систему PECVD. Более холодная вода обеспечивает больший температурный перепад (дельта-Т) между хладагентом и горячим компонентом, что позволяет более эффективно передавать тепло. Работа вблизи этого предела снижает ваш запас безопасности.
Мощность: 0,1 кВт
Эта цифра, скорее всего, относится к электрической мощности, потребляемой насосом чиллера и его внутренними системами управления. Это не мера способности чиллера отводить тепло, которая обычно указывается в Ваттах или BTU/час как «охлаждающая способность».
Понимание компромиссов и распространенных ошибок
Простое соответствие минимальным показателям недостаточно. Надежная стратегия охлаждения требует более глубокого понимания потенциальных точек отказа.
Путаница между мощностью чиллера и его охлаждающей способностью
Самая распространенная ошибка — считать потребляемую мощность 0,1 кВт его охлаждающей способностью. Вы должны убедиться, что охлаждающая способность вашего чиллера может справиться с полной тепловой нагрузкой системы PECVD — в основном, ее ВЧ-генераторами (суммарно более 600 Вт) и любым нагревом камеры.
Игнорирование качества воды из системы здания
Если вы подключаетесь к контуру воды здания, качество воды имеет первостепенное значение. Использование обычной водопроводной воды может привести к образованию минеральных отложений (накипи) и биологическому росту внутри узких каналов охлаждения системы PECVD. Это накопление действует как изолятор, резко снижая эффективность охлаждения и потенциально вызывая полную блокировку. Часто требуется дистиллированная или должным образом очищенная вода.
Неучет условий окружающей среды
Производительность автономного чиллера зависит от температуры окружающей среды в помещении, где он установлен. Чиллер, работающий в жарком, плохо проветриваемом помещении, будет испытывать трудности с охлаждением воды до целевой температуры, даже если он работает правильно.
Сделать правильный выбор для вашей цели
Ваш подход к охлаждению будет зависеть от вашей конкретной установки и ресурсов.
- Если ваша основная задача — подключение к общезаводскому контуру охлажденной воды: Проверьте, может ли контур постоянно подавать воду ниже 37°C со скоростью не менее 10 л/мин, даже в периоды высокого общезаводского спроса.
- Если ваша основная задача — приобретение выделенного чиллера: Выберите чиллер, чья охлаждающая способность (в Ваттах) превышает общую тепловую нагрузку PECVD и который может подавать 10 л/мин воды при желаемой вами температуре.
- Если ваша основная задача — устранение неполадок нестабильного процесса: Измерьте скорость потока и температуру охлаждающей воды как на входе, так и на выходе из системы PECVD, чтобы убедиться, что ваш чиллер работает согласно спецификации под нагрузкой.
Правильное применение этих требований к охлаждению является основой для надежных и воспроизводимых результатов вашей системы PECVD.
Сводная таблица:
| Спецификация | Требование | Назначение |
|---|---|---|
| Скорость потока | 10 л/мин | Отводит тепло от компонентов для предотвращения перегрева |
| Температура воды | Ниже 37°C | Обеспечивает эффективную передачу тепла для стабильных условий процесса |
| Потребляемая мощность | 0,1 кВт | Питает насос чиллера и внутренние системы, а не охлаждающую способность |
Обеспечьте безупречную работу вашей системы PECVD с передовыми высокотемпературными печными решениями KINTEK. Используя исключительные возможности НИОКР и собственное производство, мы предоставляем различным лабораториям индивидуальные системы охлаждения, включая наши системы CVD/PECVD, подкрепленные глубокой кастомизацией для удовлетворения ваших уникальных потребностей в терморегулировании. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем повысить стабильность вашего процесса и продлить срок службы оборудования!

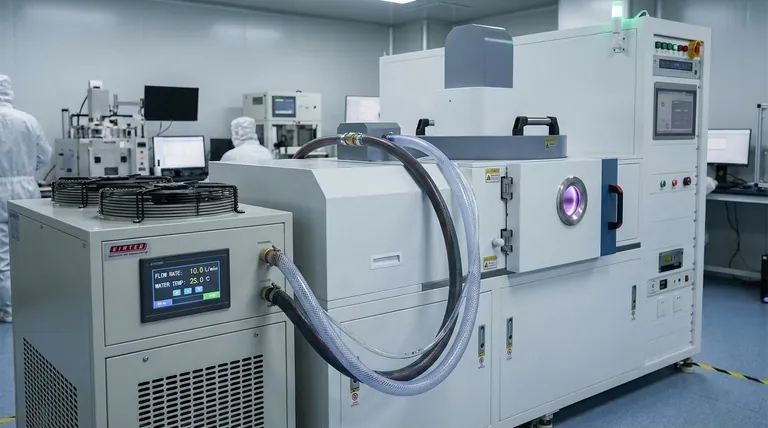

Визуальное руководство
