Контроль атмосферы в вакуумной трубчатой печи — это точный двухэтапный процесс. Он достигается путем сначала откачки нежелательных окружающих газов, таких как кислород, с помощью вакуумного насоса, а затем, при необходимости, ввода определенного, контролируемого газа или газовой смеси через специальные вводы. Эта двойная возможность позволяет создавать среды, варьирующиеся от почти идеального вакуума до высокочистой инертной или реактивной газовой атмосферы.
Ключом к эффективному контролю атмосферы является не просто заполнение трубки новым газом. Это систематическое удаление существующей, нежелательной атмосферы в первую очередь — процесс, известный как продувка — для обеспечения того, чтобы конечная среда внутри печи была такой же чистой, как того требует ваш эксперимент.
Основные компоненты контроля атмосферы
Достижение контролируемой атмосферы зависит от трех критически важных аппаратных систем, работающих в унисон. Каждая из них играет свою distinct роль в герметизации камеры, удалении газов и вводе новых.
Герметизирующий фланец: Ваша первая линия защиты
Весь процесс начинается с герметично запечатанной среды. Это достигается с помощью герметизирующих фланцев из нержавеющей стали, которые закрепляются на концах трубы печи.
Эти фланцы точно спроектированы для создания герметичного уплотнения, предотвращающего утечку окружающего воздуха в трубку во время работы. Они также оснащены необходимыми портами для вакуумных насосов и газовых линий.
Вакуумный насос: Удаление нежелательного
Вакуумный насос — это сердце контроля атмосферы. Его задача — откачать трубку печи, удаляя воздух и влагу, которые присутствовали в начале.
Этот шаг критически важен для предотвращения нежелательных химических реакций, в первую очередь окисления, которое может повредить или разрушить образцы при высоких температурах. Уровень вакуума может варьироваться от низкого до сверхвысокого, в зависимости от системы насоса и требований процесса.
Система газового ввода: Ввод желаемого
После достижения достаточного вакуума можно ввести новую атмосферу. Это делается через порт газового ввода на фланце, который подключен к одному или нескольким газовым баллонам.
Система клапанов и часто контроллер массового расхода позволяют точно вводить определенный газ, такой как аргон или азот для инертной атмосферы, или определенный реактивный газ для таких процессов, как химическое осаждение из газовой фазы.
Процесс: От окружающего воздуха до контролируемой среды
Процедура создания правильной атмосферы так же важна, как и оборудование. Последовательное выполнение гарантирует высочайший уровень чистоты.
Шаг 1: Откачка (создание вакуума)
Первым шагом всегда является запуск вакуумного насоса для удаления окружающего воздуха из запечатанной трубки. Эта первоначальная «откачка» удаляет подавляющее большинство кислорода, азота и водяного пара.
Шаг 2: Обратное заполнение контролируемым газом
После откачки трубка заполняется желаемым газом высокой чистоты до определенного давления, которое может быть на уровне атмосферного или немного выше. Это заполняет пустоту, оставленную откачанным воздухом, контролируемым газом.
Шаг 3: Цикл откачки/продувки для высокой чистоты
Для достижения оптимальных результатов одной лишь откачки и обратного заполнения часто недостаточно. Для достижения по-настоящему чистой атмосферы процесс следует повторить.
Откачивая камеру, заполняя ее инертным газом, а затем снова откачивая, вы разбавляете оставшиеся загрязнители до ничтожных уровней. Повторение этого цикла откачки/продувки от трех до пяти раз является общепринятой передовой практикой для высокочувствительных применений.
Понимание компромиссов
Эффективный контроль атмосферы требует понимания ограничений и выбора, связанных с процессом.
Уровень вакуума против цели процесса
Не каждый процесс требует сверхвысокого вакуума. Низкий вакуум может быть достаточным просто для предотвращения сильного окисления. Однако процессы, чувствительные к следовым количествам кислорода или влаги, потребуют высокого вакуума и строгих циклов продувки.
Статическая vs. Проточная атмосфера
Вы можете использовать печь со статической атмосферой, когда трубка заполнена газом и герметизирована. В качестве альтернативы вы можете использовать проточную атмосферу, когда небольшой, непрерывный поток газа поступает в один конец трубки и выходит из другого.
Проточная атмосфера превосходит статическую тем, что уносит выделяющиеся из образца или стенок печи загрязнители во время нагрева, обеспечивая постоянно чистую среду на протяжении всего процесса.
Взаимодействие с температурой и охлаждением
Атмосфера не изолирована от теплового цикла. Некоторые процессы используют инертный газ не только для защиты, но и в качестве среды для принудительного охлаждения. Вводя холодный поток инертного газа после фазы нагрева, образец может быть охлажден намного быстрее, чем в вакууме.
Выбор правильной атмосферы для вашего процесса
Ваша экспериментальная цель определяет вашу атмосферную стратегию. Используйте эти рекомендации, чтобы сделать правильный выбор для вашего применения.
- Если ваша основная цель — предотвращение окисления: Правильный подход — глубокий вакуум или статическая/проточная атмосфера высокочистого инертного газа, такого как аргон или азот.
- Если ваша основная цель — обеспечение специфической реакции: Сначала выполните несколько циклов откачки/продувки инертным газом для создания чистой основы, затем введите вашу точную смесь реактивных газов.
- Если ваша основная цель — достижение максимальной чистоты: Всегда используйте несколько циклов откачки/продувки перед началом термической обработки и рассмотрите возможность использования непрерывного низкого потока инертного газа на протяжении всего процесса.
Овладение контролем атмосферы вашей печи является ключом к получению воспроизводимых, высококачественных результатов.
Сводная таблица:
| Компонент/Процесс | Ключевая функция |
|---|---|
| Уплотнительный фланец | Создает герметичное уплотнение для предотвращения утечек |
| Вакуумный насос | Откачивает нежелательные газы, такие как кислород и влага |
| Система подачи газа | Вводит контролируемые газы (например, аргон, азот) |
| Цикл откачки/продувки | Повторяет откачку и обратное заполнение для высокой чистоты |
| Статическая vs. Проточная атмосфера | Поддерживает или непрерывно обновляет газовую среду |
Откройте для себя точный контроль атмосферы для вашей лаборатории с KINTEK! Используя исключительные исследования и разработки и собственное производство, мы предлагаем передовые высокотемпературные печные решения, такие как муфельные, трубчатые, роторные, вакуумные и атмосферные печи, а также системы CVD/PECVD. Наши широкие возможности глубокой настройки гарантируют удовлетворение ваших уникальных экспериментальных потребностей. Свяжитесь с нами сегодня, чтобы обсудить, как наши печи могут улучшить ваши исследования и обеспечить надежные результаты!

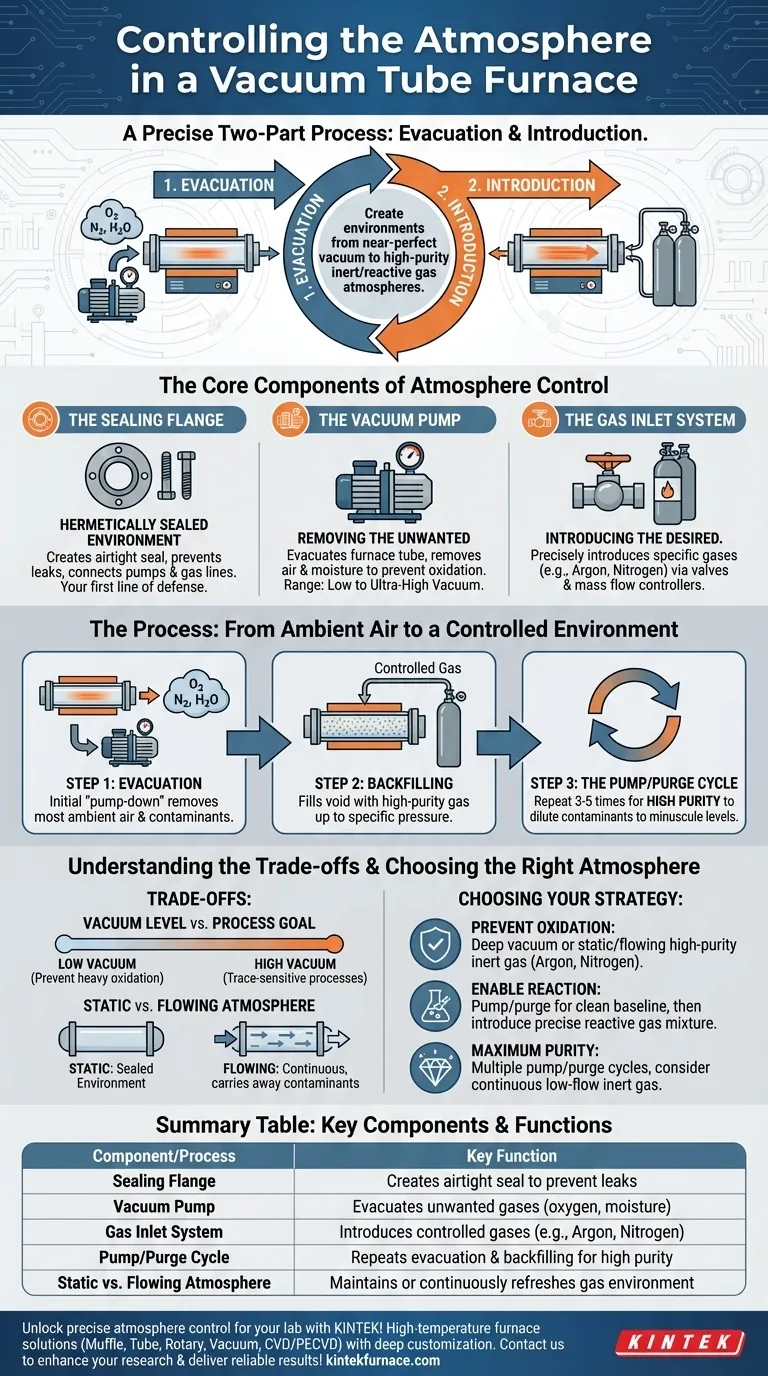

Визуальное руководство
