На первый взгляд, разница между горизонтальной и вертикальной трубчатой печью заключается просто в ориентации нагревательной камеры. Горизонтальная печь располагает образцы вдоль горизонтальной оси, в то время как вертикальная печь укладывает их вертикально. Однако истинное различие заключается в том, как эта ориентация фундаментально влияет на качество процесса, равномерность и пригодность для определенных высокоточных применений.
Выбор — это не просто вопрос занимаемой площади. Для применений, требующих высочайшей чистоты и равномерности, таких как производство полупроводников, конструкция вертикальной печи дает присущие ей преимущества в контроле температурных градиентов и предотвращении загрязнения частицами.

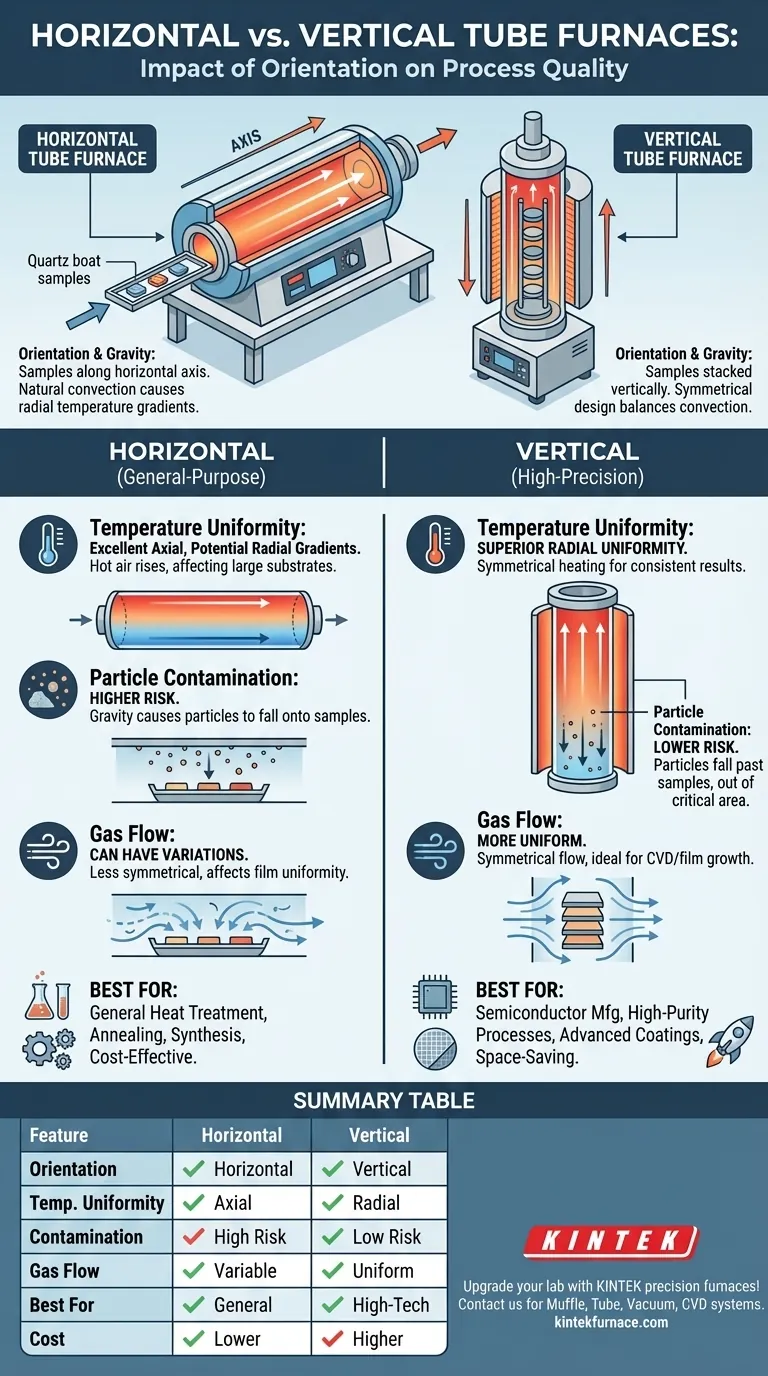

Основной принцип конструкции: Ориентация и гравитация
Ориентация рабочей трубы печи определяет, как образцы взаимодействуют с теплом, потоком газа и гравитацией. Этот единственный конструктивный выбор имеет значительные последующие последствия для конечного продукта.
Горизонтальная трубчатая печь
Горизонтальная печь — это классическая и универсальная конструкция, в которой рабочая труба расположена горизонтально. Образцы помещаются внутрь, часто на кварцевую "лодочку", и проталкиваются в центральную нагретую зону.
Эта конфигурация проста и хорошо подходит для широкого спектра общецелевых применений, таких как отжиг, прокаливание и базовый синтез материалов.
Вертикальная трубчатая печь
В вертикальной печи рабочая труба стоит вертикально. Образцы загружаются снизу или сверху и располагаются в вертикальном ряду внутри нагревательной камеры.
Эта конструкция была разработана для преодоления ограничений горизонтальных систем, особенно для процессов, требующих исключительного контроля.
Как ориентация влияет на качество процесса
Кажущееся незначительным изменение ориентации создает большие различия в производительности, особенно в отношении равномерности температуры и контроля над частицами.
Равномерность температуры
Горизонтальные печи, особенно трехзонные модели, могут достигать превосходной равномерности температуры по длине трубы. Это называется осевой равномерностью.
Однако естественная конвекция может создавать температурный градиент по диаметру трубы. Горячий воздух поднимается, делая верхнюю часть трубы немного горячее нижней, что может влиять на процессы на больших плоских подложках, таких как кремниевые пластины.
Вертикальные печи обеспечивают превосходную радиальную равномерность. Поскольку нагревательные элементы и поток газа симметричны относительно вертикально уложенных образцов, конвекционные эффекты более сбалансированы, что приводит к более стабильной температуре по всей поверхности образца.
Загрязнение частицами
Это критический фактор, отличающий их друг от друга. В горизонтальной печи любые частицы, образующиеся в процессе или отслаивающиеся со стенок трубы, могут падать непосредственно на поверхность образцов под действием гравитации.
В вертикальной печи частицы, как правило, падают прямо вниз, мимо образцов, и выводятся из критической зоны процесса. Это резко снижает риск дефектов, что является обязательным требованием в таких областях, как микроэлектроника.
Поток газа и рост пленки
Симметричная природа вертикальной печи также способствует более равномерному потоку газа. Это приводит к более однородной толщине пленки в таких процессах, как химическое осаждение из газовой фазы (CVD), позволяя избежать вариаций, часто наблюдаемых в горизонтальных системах.
Понимание компромиссов
Ни одна из конструкций не является универсально превосходной; выбор полностью зависит от ваших требований к процессу и бюджета.
Когда следует выбирать горизонтальную печь
Горизонтальная печь часто является наиболее практичным и экономически эффективным выбором для многих применений. Ее универсальность делает ее рабочей лошадкой в исследованиях и общем материалообработке.
Типичные области применения включают базовую термообработку, сушку и синтез материалов, где микроскопическая однородность и ультранизкое содержание частиц не являются основными ограничениями.
Почему вертикальные печи доминируют в высоких технологиях
Вертикальные печи являются основным выбором в таких отраслях, как производство полупроводников, по ясной причине: они решают присущие физические проблемы горизонтальной конструкции.
Они минимизируют дефекты, вызванные частицами под действием гравитации, и обеспечивают исключительную термическую однородность и однородность пленки, необходимые для производства надежных интегральных схем и других передовых электронных компонентов с высоким выходом.
Сделайте правильный выбор для вашего процесса
Решающим фактором является чувствительность вашего процесса к однородности и загрязнению.
- Если ваш основной фокус — максимальная однородность процесса и минимальное загрязнение (например, производство полупроводников или передовые покрытия): Вертикальная печь является стандартным и необходимым выбором.
- Если ваш основной фокус — общецелевая термообработка или синтез материалов (например, отжиг металлов или получение порошков): Горизонтальная печь обеспечивает отличную производительность и универсальность при более низкой стоимости.
- Если ваш основной фокус — оптимизация лабораторной площади: Меньшая занимаемая площадь вертикальной печи может быть значительным преимуществом.
Понимание того, как ориентация печи взаимодействует с законами физики, является ключом к выбору правильного инструмента для вашей работы.
Сводная таблица:
| Характеристика | Горизонтальная трубчатая печь | Вертикальная трубчатая печь |
|---|---|---|
| Ориентация | Горизонтальная ось | Вертикальная ось |
| Равномерность температуры | Отличная осевая равномерность, возможны радиальные градиенты | Превосходная радиальная равномерность, сбалансированная конвекция |
| Загрязнение частицами | Более высокий риск из-за гравитации | Более низкий риск, частицы падают мимо образцов |
| Поток газа | Возможны вариации | Более равномерный, идеален для CVD |
| Лучше всего подходит для | Общецелевая термообработка, отжиг, синтез | Процессы высокой чистоты, производство полупроводников |
| Стоимость | Как правило, более экономична | Более высокая стоимость, специализация для точности |
