Да, кварцевая трубчатая печь часто является предпочтительным инструментом для экспериментов в контролируемой атмосфере. Многие модели специально разработаны с необходимыми портами и механизмами герметизации для управления потоком инертного газа или создания вакуума, что делает их очень подходящими для процессов, которые нельзя подвергать воздействию окружающего воздуха.
Сама печь обеспечивает точный нагрев, но ключ к контролируемой атмосфере — это герметичная кварцевая трубчатая сборка. Эта система фланцев, входов для газа и вакуумных портов изолирует ваш образец и позволяет вам определить его химическую среду.
Как достигается контролируемая атмосфера
Стандартная муфельная печь нагревает все, что находится внутри, включая воздух. Трубчатая печь принципиально меняет это, помещая образец в изолированный, контролируемый объем — кварцевую трубку.
Герметичная трубчатая сборка
Основой системы является трубка из высокочистого кварца, герметизированная с обоих концов вакуумными фланцами. Эти фланцы обычно изготавливаются из нержавеющей стали и используют уплотнительные кольца (O-rings) для создания герметичного уплотнения с кварцевой трубкой.
Этот герметичный объем отделяет ваш эксперимент от наружного воздуха, предотвращая нежелательное окисление и загрязнение.
Управление потоком газа
Фланцы оснащены портами для ввода и вывода газа. Баллон с определенным газом, таким как инертный аргон (Ar) или азот (N2), подключается к входу через трубку.
Для регулирования скорости прохождения газа через трубку используется расходомер или более точный массовый расходомер (MFC). Этот постоянный, мягкий поток вытесняет остатки воздуха и поддерживает положительное давление, предотвращая попадание воздуха обратно в систему.
Интеграция вакуума
Для экспериментов, требующих еще более чистой атмосферы, к выходному порту может быть подключен вакуумный насос. Стандартная процедура включает сначала откачку всего воздуха из трубки.
После достижения достаточного вакуума вакуумный клапан закрывается, и трубка повторно заполняется желаемым газом высокой чистоты. Этот цикл «откачка-продувка» можно повторять несколько раз для достижения чрезвычайно низкой концентрации кислорода.
Ключевые преимущества и компромиссы
Выбор кварцевой трубчатой печи включает понимание ее конкретных преимуществ и присущих ограничений для работы в контролируемой атмосфере.
Преимущество: Визуальное наблюдение
Самое очевидное преимущество кварцевой трубки — ее прозрачность. Она позволяет вам визуально отслеживать ваш образец в режиме реального времени в процессе нагрева, что бесценно для наблюдения фазовых переходов, плавления или изменения цвета.
Преимущество: Химическая инертность
Кварц (плавленый диоксид кремния) очень устойчив к химическим реакциям при экстремальных температурах. Это гарантирует, что сама трубка не загрязняет ваш образец, что критически важно при работе с реакционноспособными материалами.
Компромисс: Целостность уплотнения
Эффективность вашей контролируемой атмосферы полностью зависит от качества ваших уплотнений. Небольшая утечка в уплотнительном кольце или фланцевом соединении может поставить под угрозу весь эксперимент. Регулярный осмотр и правильная сборка имеют решающее значение.
Компромисс: Температурные ограничения
Хотя кварц превосходен, он имеет точку размягчения (около 1650 °C) и более низкую практическую температуру непрерывного использования, особенно под вакуумом. Для температур выше этого требуется оксид алюминия (керамическая) трубка, что жертвует возможностью визуального наблюдения.
Как применить это к вашему эксперименту
Ваша конкретная экспериментальная цель определит идеальную конфигурацию печи.
- Если ваша основная цель — предотвращение основного окисления: Часто достаточно простого непрерывного потока инертного газа через трубку.
- Если ваша основная цель — высокочистый синтез или отжиг: Вы должны использовать систему, оборудованную для вакуума, чтобы должным образом продуть камеру от воздуха перед повторным заполнением технологическим газом.
- Если ваша основная цель — наблюдение за трансформациями материала: Прозрачность кварцевой трубки — ваше ключевое преимущество, что делает ее лучше непрозрачных керамических альтернатив.
Сопоставляя возможности печи с вашими экспериментальными потребностями, вы можете добиться точного контроля как температуры, так и химической среды.
Сводная таблица:
| Функция | Описание |
|---|---|
| Герметичная трубчатая сборка | Использует кварцевую трубку с фланцами и уплотнительными кольцами для герметичной изоляции от окружающего воздуха. |
| Управление потоком газа | Входные/выходные порты с расходомерами или массовыми расходомерами для продувки инертным газом. |
| Интеграция вакуума | Поддержка вакуумного насоса для циклов откачки-продувки для достижения высокочистой атмосферы. |
| Визуальное наблюдение | Прозрачный кварц позволяет отслеживать образцы в реальном времени во время нагрева. |
| Химическая инертность | Кварц устойчив к реакциям, предотвращая загрязнение чувствительных материалов. |
| Температурные пределы | Подходит до ~1650 °C; для более высоких температур могут потребоваться оксидно-алюминиевые трубки. |
Обновите свою лабораторию с помощью передовых высокотемпературных печных решений KINTEK! Благодаря исключительному опыту в исследованиях и разработках и собственному производству мы поставляем надежные системы, такие как трубчатые печи, муфельные печи и системы CVD/PECVD, в различные лаборатории. Наша сильная способность к глубокой кастомизации обеспечивает точное соответствие вашим уникальным экспериментальным потребностям, будь то контролируемая атмосфера, вакуумные процессы или визуальное наблюдение. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем повысить эффективность и результаты ваших исследований!

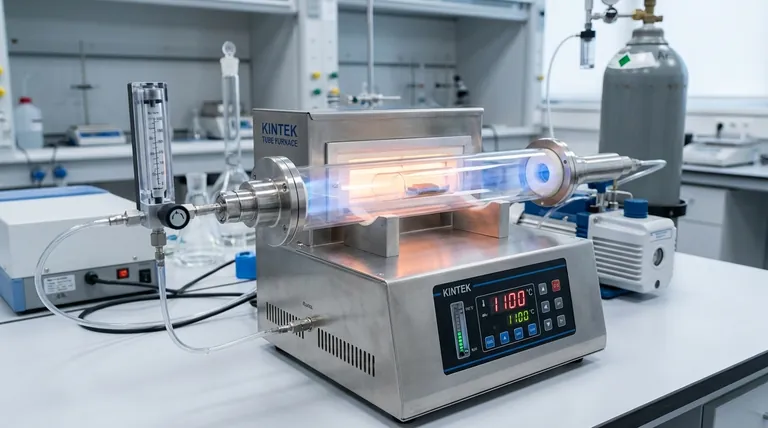

Визуальное руководство
