Двухзонная трубчатая печь обеспечивает независимый термический контроль, необходимый для разделения сублимации источника фосфора и химической реакции прекурсора. Физически разделяя порошок фосфора (зона I) и прекурсор MnO2/CF (зона II), система позволяет точно регулировать интенсивность фосфоризации, что критически важно для преобразования прекурсора в определенные фазы циклотетрафосфата (Mn2P4O12).
Необходимость двухзонной системы заключается в ее способности изолировать генерацию паров фосфора от температуры синтеза целевого материала. Это разделение позволяет точно настраивать кинетику реакции, обеспечивая успешный синтез определенных микросферных фаз без термического вмешательства между источником и подложкой.
Механика пространственно-ограниченного CVD
Физическое разделение компонентов
В данной установке химического осаждения из газовой фазы (CVD) реагенты не смешиваются перед нагревом.
Зона I предназначена исключительно для источника фосфора (порошок P).
Зона II содержит целевой материал, прекурсор MnO2/CF.
Это физическое разделение является предпосылкой для управления различными химическими свойствами каждого материала.
Независимые температурные режимы
Основное преимущество этой конфигурации заключается в возможности одновременного поддержания двух различных тепловых сред.
Источник фосфора требует определенной температуры для достижения правильной скорости сублимации (превращения твердого порошка в пар).
Напротив, прекурсор MnO2/CF требует другого диапазона температур реакции, в частности от 400 до 700°C, для облегчения химического превращения.
Двухзонная печь гарантирует, что температура, необходимая для испарения фосфора, не определяет и не нарушает температуру, необходимую для реакции прекурсора.
Точность в синтезе фаз
Регулирование интенсивности фосфоризации
«Интенсивность фосфоризации» относится к степени агрессивности реакции фосфора с MnO2/CF.
Эта интенсивность определяется концентрацией паров фосфора, достигающих зоны II.
Независимо регулируя температуру зоны I, вы контролируете скорость подачи паров, не изменяя условия реакции в зоне II.
Получение специфических химических фаз
Конечная цель этого процесса — синтез микросфер циклотетрафосфата (Mn2P4O12).
Образование этой специфической фазы очень чувствительно к термическим условиям.
Двухзонная установка позволяет зафиксировать точный «рецепт» плотности паров и теплоты реакции, необходимый для стабилизации этой специфической фазы, а не случайной смеси побочных продуктов.
Понимание компромиссов
Сложность калибровки
Хотя двухзонная система обеспечивает превосходный контроль, она вводит больше переменных в экспериментальный процесс.
Вы должны одновременно определить оптимальную температуру для обеих зон; ошибка в зоне I (подача паров) может испортить результаты в зоне II (реакция), даже если зона II настроена правильно.
Управление тепловым градиентом
Поддержание двух различных температур создает тепловой градиент между зонами.
Если переход между зоной I и зоной II не управляется должным образом, пары фосфора могут преждевременно сконденсироваться до достижения прекурсора.
Это требует тщательного позиционирования образца и точной калибровки теплового профиля печи.
Оптимизация вашей стратегии фосфоризации
Чтобы эффективно использовать двухзонную систему CVD для данного применения, учитывайте ваши конкретные цели синтеза:
- Если ваш основной фокус — чистота фазы: Приоритезируйте стабильность зоны II (400–700°C), чтобы обеспечить термодинамические условия, благоприятствующие образованию Mn2P4O12.
- Если ваш основной фокус — скорость реакции: Регулируйте температуру зоны I для модуляции скорости сублимации фосфора, тем самым увеличивая или уменьшая подачу паров к прекурсору.
Освоение взаимодействия между этими двумя зонами — ключ к воспроизводимому высококачественному синтезу материалов.
Сводная таблица:
| Функция | Зона I (Источник фосфора) | Зона II (Прекурсор MnO2/CF) |
|---|---|---|
| Основная функция | Сублимация порошка P в пар | Химическое превращение и синтез |
| Целевая температура | Контроль скорости подачи паров | Облегчение реакции (400–700°C) |
| Ключевой результат | Регулируемая интенсивность фосфоризации | Микросферы Mn2P4O12 высокой чистоты фазы |
| Критическая переменная | Кинетика сублимации | Термическая стабильность и чистота фазы |
Улучшите свой синтез материалов с KINTEK
Точные тепловые градиенты — это разница между неудачным экспериментом и прорывом в синтезе циклотетрафосфата Mn2P4O12. Опираясь на экспертные исследования и разработки и производство мирового класса, KINTEK поставляет высокопроизводительные двухзонные трубчатые, муфельные, роторные и вакуумные системы CVD, специально разработанные для сложных процессов фосфоризации и химического осаждения из газовой фазы.
Наши системы обеспечивают независимую регулировку температуры и стабильность, необходимые для разделения сублимации и кинетики реакции, и все это настраивается в соответствии с уникальными исследовательскими потребностями вашей лаборатории.
Готовы оптимизировать синтез тонких пленок или порошков?
→ Свяжитесь с KINTEK сегодня для получения специализированной консультации

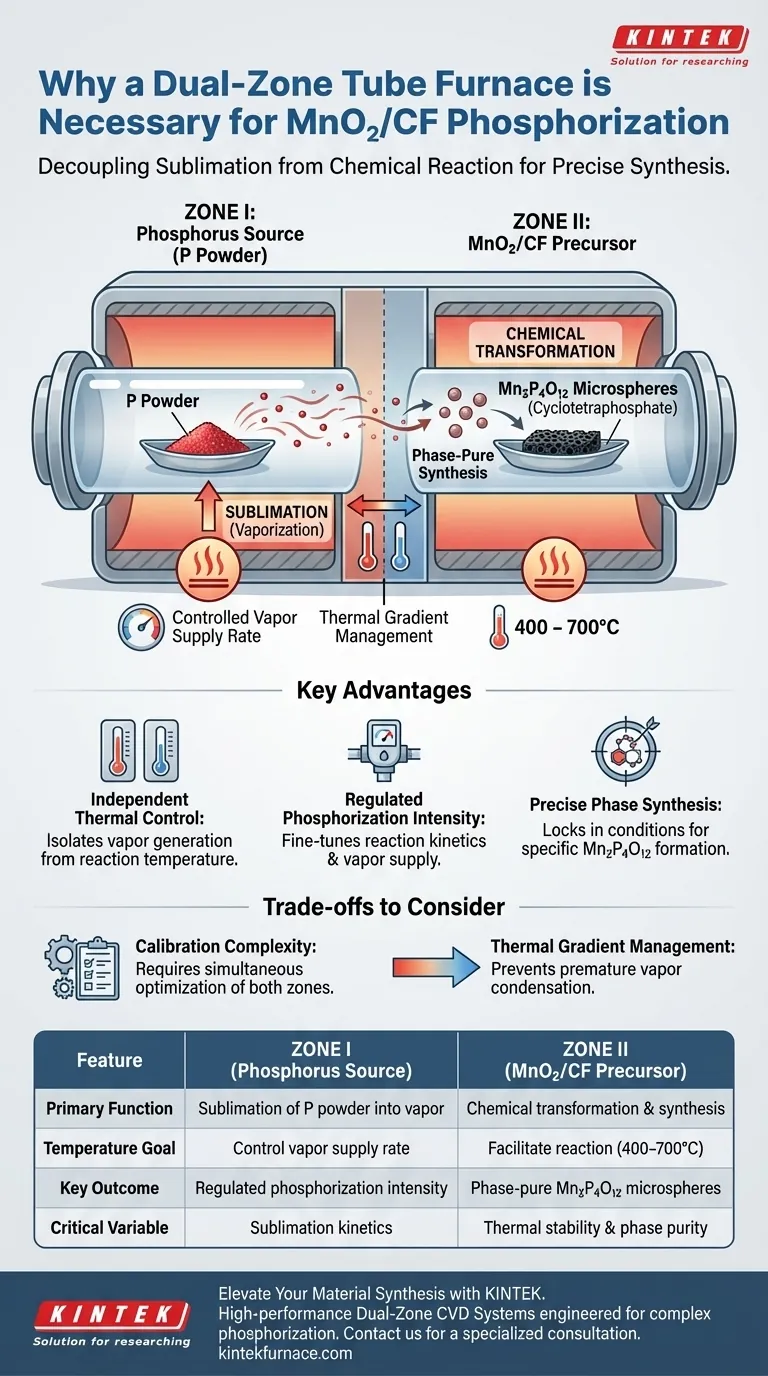

Визуальное руководство
