Коротко говоря, эта двухступенчатая конфигурация насоса представляет собой стратегическое разделение труда. Система использует надежный золотниковый насос для выполнения первоначальной, трудоемкой работы по удалению основной массы воздуха из системы, а затем задействует высокоскоростной насос Рутса для эффективного достижения конечного, глубокого вакуума, необходимого для дистилляции магния. Эта комбинация гораздо эффективнее и энергоэффективнее, чем любой одиночный насос мог бы справиться с этой сложной задачей.
Вакуумная система — это не мощность одного насоса, а подбор правильного насоса для правильного диапазона давлений. Золотниковый насос преодолевает атмосферное давление, в то время как насос Рутса отлично справляется с перемещением больших объемов газа в уже эвакуированной среде.
Критическая роль вакуума в дистилляции магния
Чтобы понять конфигурацию насоса, мы должны сначала понять процесс, которому он служит. Дистилляция магния — это процесс очистки, основанный на фундаментальном физическом принципе.
Снижение точки кипения
Магний, как и все элементы, имеет точку кипения — температуру, при которой он превращается в пар. При нормальном атмосферном давлении эта температура чрезвычайно высока.
Резко снизив давление внутри дистилляционной камеры, мы можем снизить точку кипения магния до гораздо более управляемой температуры.
Обеспечение эффективного разделения
Это низкотемпературное испарение является ключом к очистке. Процесс нагревает примесный магний ровно настолько, чтобы он превратился в газ, оставляя более тяжелые, менее летучие примеси в виде твердых веществ или жидкостей. Пар чистого магния затем собирается и конденсируется в другом месте.
Почему один насос неэффективен
Достижение требуемого уровня вакуума (обычно ниже 10 Паскалей) представляет собой значительную инженерную задачу. Ни один тип насоса не оптимизирован для эффективной работы во всем диапазоне давлений от атмосферного (101 325 Па) до 10 Па.
Форвакуумный насос: "Рабочая лошадка"
Золотниковый насос — это тип вращающегося масляного насоса. Он предназначен для работы при больших перепадах давления, что делает его отличным для начальной стадии "грубой" откачки.
Его задача — снизить давление в системе с атмосферного и откачать подавляющее большинство молекул воздуха. Однако его скорость откачки значительно падает по мере углубления вакуума.
Бустерный насос: "Высокоскоростной переместитель"
Насос Рутса — это бустерный насос. Он работает, быстро перемещая большие объемы газа от своего входа к выходу, но он не может выбрасывать газ напрямую в атмосферу.
Для его работы требуется "поддерживаемая" среда низкого давления на выходе. Он преуспевает там, где золотниковый насос терпит неудачу: перемещая огромные объемы оставшихся молекул газа в среде почти вакуума.
Как два насоса работают в синергии
Двухступенчатая система координирует сильные стороны каждого насоса в высокоэффективной последовательности.
Этап 1: Фаза грубой откачки
Сначала работает только золотниковый насос. Он действует как форвакуумный насос, выполняя тяжелую работу по удалению более 99% воздуха из камеры и созданию предварительной среды низкого вакуума.
Этап 2: Фаза высокого вакуума
Когда давление становится достаточно низким для эффективной работы насоса Рутса, он включается. Насос Рутса быстро откачивает газ из камеры и подает его на вход все еще работающего золотникового насоса.
Насос Рутса действует как бустер, значительно увеличивая скорость откачки системы при низких давлениях и быстро доводя камеру до целевого рабочего вакуума.
Понимание компромиссов
Несмотря на высокую эффективность, эта конфигурация является сознательным инженерным выбором с явными преимуществами и сложностями.
Основное преимущество: Скорость и эффективность
Этот комбинированный подход эвакуирует систему гораздо быстрее и с меньшим потреблением энергии, чем использование одного, слишком большого насоса, предназначенного для работы во всем диапазоне давлений.
Недостаток: Сложность системы
Основным компромиссом является повышенная сложность. Система требует двух насосов, больше трубопроводов и системы управления для последовательной работы. Это означает более высокие первоначальные инвестиции и больше компонентов для обслуживания со временем.
Сделайте правильный выбор для вашего процесса
Необходимость этой конфигурации становится очевидной, если рассматривать ее через призму целей промышленного процесса.
- Если ваш основной приоритет — скорость процесса: Быстрое время откачки, достигаемое бустером Рутса, необходимо для максимизации циклов и общей производительности завода.
- Если ваш основной приоритет — чистота продукта: Достижение и поддержание глубокого, стабильного вакуума является обязательным условием для обеспечения чистого испарения и эффективного отделения от примесей.
- Если ваш основной приоритет — эксплуатационные расходы: Долгосрочная энергоэффективность этой специализированной двухступенчатой системы перевешивает более высокие первоначальные капитальные затраты и сложность обслуживания.
В конечном итоге, комбинация золотникового насоса и насоса Рутса является стандартом по веской причине: это самый эффективный и надежный метод создания требуемых вакуумных условий, необходимых для производства магния высокой чистоты.
Сводная таблица:
| Этап насоса | Тип насоса | Основная функция | Диапазон давлений |
|---|---|---|---|
| Этап 1: Форвакуум | Золотниковый насос | Работает при больших перепадах давления; удаляет основную массу воздуха (грубая откачка) | От атмосферного до низкого вакуума |
| Этап 2: Бустер | Насос Рутса | Быстро перемещает большие объемы газа в среде почти вакуума; достигает глубокого вакуума | От низкого до высокого вакуума (< 10 Па) |
Оптимизируйте ваши высокотемпературные вакуумные процессы с KINTEK
Так же, как правильная конфигурация насоса критически важна для дистилляции магния, наличие подходящей высокотемпературной печи необходимо для успеха вашей лаборатории. Независимо от того, требует ли ваш процесс точного контроля температуры под вакуумом или в инертной атмосфере, опыт KINTEK обеспечивает оптимальную производительность.
Опираясь на экспертные исследования и разработки, а также производство, KINTEK предлагает муфельные, трубчатые, роторные, вакуумные и CVD печи, все из которых могут быть адаптированы к вашим уникальным потребностям. Наши решения разработаны для повышения скорости процессов, чистоты продуктов и операционной рентабельности для таких отраслей, как металлообработка, керамика и исследования передовых материалов.
Готовы достичь превосходных результатов? Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как система печей KINTEK может быть адаптирована к вашему конкретному применению.

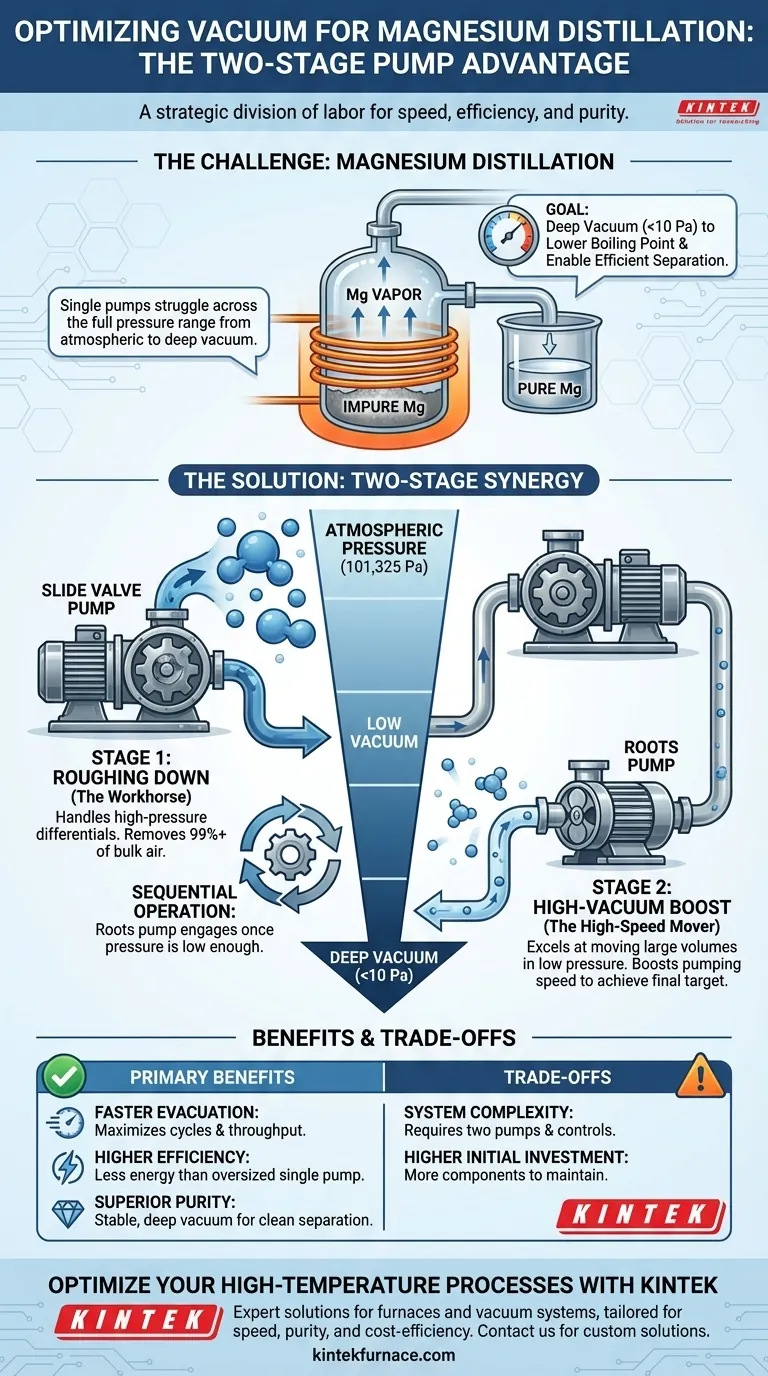

Визуальное руководство
