Для печей, работающих при температуре 1200°C или ниже, наиболее распространенными нагревательными элементами являются металлические резистивные провода. Как правило, они изготавливаются из тугоплавких металлических сплавов и часто наматываются и встраиваются непосредственно в стенки камеры печи с изоляцией. Эта конструкция предпочтительна, поскольку она максимально увеличивает полезное внутреннее пространство и способствует отличному температурному однообразию.
Основное решение по выбору нагревательных элементов печи зависит от температурного порога. При температурах ниже 1200°C стандартом являются экономичные металлические сплавы, в то время как для применений выше этого порога требуются более прочные и дорогие элементы на основе керамики.
Доминирующая технология: Металлические резистивные провода
Почему проволочные элементы являются стандартом
Металлические резистивные провода являются «рабочими лошадками» для печей в этом температурном диапазоне. Они обеспечивают превосходный баланс производительности, надежности и экономической эффективности.
Когда электрический ток проходит через эти провода, их собственное электрическое сопротивление заставляет их нагреваться, эффективно преобразуя электрическую энергию в тепловую.
Распространенные материалы и конструкция
Наиболее распространенным материалом для этих элементов является сплав железа-хрома-алюминия (FeCrAl). Эти сплавы — тип тугоплавкого металла, разработанный для противостояния высоким температурам и окислению.

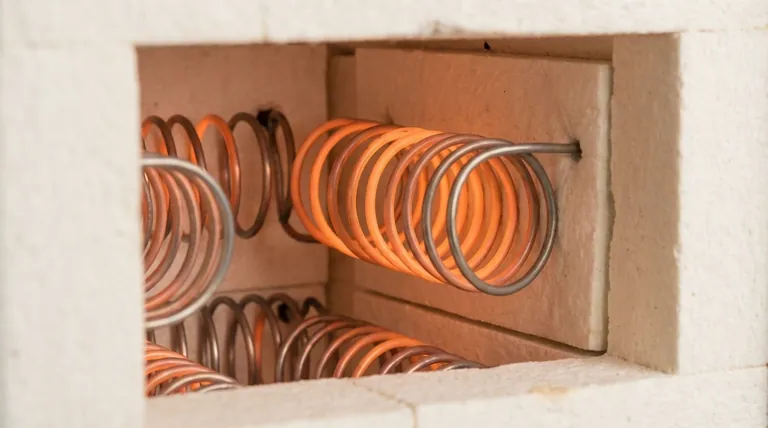

Во многих конструкциях печей эти проволочные элементы скручиваются и укладываются в пазы внутри керамико-волокнистой изоляции стенок камеры. Эта встроенная конструкция защищает элементы от механических повреждений и обеспечивает равномерное тепловое излучение по всей камере.
Понимание температурного порога в 1200°C
Предел производительности металлических проводов
Отметка в 1200°C является критическим порогом в технологии печей. При повышении температуры выше этой точки даже передовые сплавы FeCrAl начинают размягчаться и деградировать с ускоренной скоростью.
Постоянная работа элемента печи при его абсолютном максимуме значительно сократит срок службы элемента.
Элементы, используемые выше 1200°C
Для применений, требующих температур выше 1200°C, производители печей переключаются на принципиально другие материалы. Наиболее распространенными являются карбид кремния (SiC) и дисилицид молибдена (MoSi2).
Это керамические или металлокерамические (cermet) элементы, которые могут выдерживать гораздо более высокие температуры. Как правило, они подвешиваются в виде жестких стержней внутри камеры печи, а не встраиваются в стенки.
Альтернативные элементы и конструкции
Графитовые нагреватели
Графит — еще один материал, который может использоваться в качестве нагревательного элемента. Хотя он может достигать температур, значительно превышающих 1200°C, его использование сопряжено с серьезным предостережением.
Графит будет быстро окисляться и сгорать в присутствии кислорода при высоких температурах. Поэтому графитовые элементы почти исключительно используются в вакуумных печах или печах с контролируемой инертной газовой атмосферой (например, аргон или азот).
Индукционные катушки
Индукционный нагрев представляет собой совершенно другой метод. Он использует индукционную катушку для создания мощного высокочастотного электромагнитного поля.
Это поле не нагревает печь напрямую; вместо этого оно индуцирует электрические токи внутри самого проводящего целевого материала (изделия), заставляя его нагреваться изнутри. Это специализированный процесс, отличный от обычного резистивного нагрева, используемого в большинстве лабораторных печей.
Понимание компромиссов
Стоимость против максимальной температуры
Основной компромисс — это стоимость. Печи со стандартными проволочными элементами FeCrAl значительно дешевле, чем печи, оснащенные высокотемпературными элементами SiC или MoSi2. Материалы и производственные процессы для высокотемпературных элементов намного сложнее.
Совместимость с атмосферой
Ваша технологическая атмосфера определяет выбор элемента. Металлические провода хорошо работают на воздухе, но специализированные процессы могут потребовать других элементов. Графит, например, является отличным выбором для вакуумных применений, но непригоден для использования в среде, богатой кислородом.
Долговечность и замена
Все нагревательные элементы являются расходными материалами с конечным сроком службы. Встраивание проводов в изоляцию защищает их, но может сделать замену более сложной по сравнению с подвесной стержневой конструкцией элементов SiC и MoSi2.
Сделайте правильный выбор для вашей цели
- Если ваш основной фокус — универсальный нагрев до 1100°C: Печь общего назначения со встроенными металлическими проволочными элементами FeCrAl является наиболее практичным и экономически эффективным решением.
- Если ваш основной фокус — проведение процессов стабильно около 1200°C: Печь с номиналом 1200°C будет работать, но для лучшего срока службы рассмотрите возможность приобретения установки с элементами SiC с номиналом 1300°C или выше.
- Если ваш основной фокус — высокотемпературный нагрев в вакууме: Правильным выбором для этого применения является печь, специально разработанная с графитовыми нагревательными элементами.
В конечном счете, выбор правильной печи заключается в согласовании технологии нагревательного элемента с вашими конкретными требованиями к температуре, атмосфере и бюджету.
Сводная таблица:
| Тип элемента | Примеры материалов | Макс. температура (°C) | Основные преимущества | Типичные применения |
|---|---|---|---|---|
| Металлические резистивные провода | Сплавы FeCrAl | До 1200°C | Экономичность, равномерный нагрев, надежность | Универсальный лабораторный нагрев, процессы, устойчивые к окислению |
| Керамические/металлокерамические элементы | SiC, MoSi2 | Выше 1200°C | Долговечность при высоких температурах, высокая производительность | Высокотемпературный спекание, специализированные термообработки |
| Графитовые нагреватели | Графит | Превышает 1200°C | Отлично подходит для высоких температур, эффективен в инертных средах | Вакуумные печи, процессы с контролируемой атмосферой |
| Индукционные катушки | Медные катушки | Различно | Прямой нагрев изделия, быстрый и точный | Закалка металлов, применение селективного нагрева |
