Трубчатая печь служит точным термическим двигателем, необходимым для синтеза слоистых углеродных нитридных (g-C3N4) тонких пленок. В методе химического осаждения из паровой фазы (CVD) в горячей стенке ее основная функция заключается в создании стабильной высокотемпературной среды, которая преобразует твердый предшественник меламина в пар и способствует его последующей полимеризации на подложке.
Основной вывод: Трубчатая печь действует как двухфункциональный реактор, одновременно контролируя фазовый переход предшествующих материалов и кинетику роста пленки. Поддерживая строгий температурный диапазон (обычно 550–600 °C), она обеспечивает равномерную термическую полимеризацию, необходимую для получения высококачественных тонких пленок g-C3N4 на подложках, таких как сапфир.
Механика термического контроля
Инициирование фазового перехода предшественника
Процесс начинается с нагрева печью порошка меламина-предшественника. Печь должна обеспечивать достаточную тепловую энергию для сублимации порошка, эффективно превращая его из твердого состояния в газообразное.
Это образование газовой фазы является критически важным первым шагом в осаждении на основе переноса. Без точного нагрева предшественник оставался бы твердым или неравномерно разлагался.
Стимулирование термической полимеризации
Как только предшественник находится в паровой фазе, печь способствует химической реакции, известной как термическая полимеризация. Эта реакция реформирует молекулярную структуру меламина в слоистую графитную углеродную нитридную структуру.
Тепло, подаваемое печью, обеспечивает энергию активации, необходимую для того, чтобы эти молекулы связывались и собирались на поверхности подложки.
Поддержание стабильности реакционной зоны
Метод CVD в горячей стенке основан на равномерном температурном профиле. Трубчатая печь отвечает за поддержание постоянной температуры в реакционной зоне, в частности, между 550 и 600 °C.
Колебания вне этого диапазона могут привести к низкому качеству пленки или неполной полимеризации. Характер "горячей стенки" гарантирует, что стенки реактора нагреваются, минимизируя холодные пятна, которые могли бы вызвать преждевременную конденсацию предшественника.
Управление реакционной средой
Контроль выбросов побочных продуктов
Термическое разложение меламина неизбежно приводит к образованию отходящих газов, в частности аммиака. Установка трубчатой печи играет роль в обеспечении безопасности, направляя эти газы в выхлопную систему.
К выходному концу печи обычно подключается водяной ловушка. Она поглощает и нейтрализует аммиак, предотвращая выброс вредных паров в атмосферу лаборатории.
Защита атмосферы
Хотя основное внимание уделяется теплу, трубчатая печь также обеспечивает герметичную среду для контроля атмосферы. Она позволяет вводить инертные газы (обычно азот или аргон) в качестве переносчиков.
Эта инертная атмосфера предотвращает окисление углеродных материалов при высоких температурах, обеспечивая химическую чистоту конечной пленки g-C3N4.
Понимание компромиссов
Скорость процесса против качества пленки
Трубчатая печь позволяет регулировать скорость нагрева (например, 5 °C в минуту). Быстрый нагрев может ускорить процесс, но привести к неконтролируемой сублимации и шероховатой морфологии пленки.
Более медленные, контролируемые скорости нагрева способствуют лучшей организации молекулярной структуры, что приводит к получению высококачественных 2D-кристаллов, но увеличивает общее время изготовления.
Однородность зоны против контроля градиента
Для простого осаждения эффективна одна однородная температурная зона. Однако сложные механизмы переноса могут выиграть от многозонной печи.
Многозонная установка может создавать температурный градиент, испаряя предшественники в восходящей зоне и осаждая их в более холодной нисходящей зоне. Хотя это обеспечивает больший контроль над нуклеацией, это усложняет оптимизацию параметров.
Сделайте правильный выбор для своей цели
Чтобы максимизировать эффективность вашего процесса CVD, согласуйте настройки печи с вашими конкретными целями:
- Если ваш основной фокус — однородность пленки: Отдавайте предпочтение печи с длинной, стабильной зоной постоянной температуры (550–600 °C) для обеспечения равномерной полимеризации по всей подложке.
- Если ваш основной фокус — безопасность лаборатории: Убедитесь, что выхлоп вашей печи строго соединен с функциональной водяной ловушкой для нейтрализации значительных побочных продуктов аммиака, выделяющихся при разложении меламина.
- Если ваш основной фокус — качество кристаллов: Используйте запрограммированный режим нагрева (например, 5 °C/мин) вместо быстрого нагрева, чтобы обеспечить упорядоченную сборку молекул и уменьшить количество дефектов.
Успех в синтезе g-C3N4 зависит не только от достижения высоких температур, но и от точной стабильности этой термической среды.
Сводная таблица:
| Функция | Функция в синтезе CVD g-C3N4 |
|---|---|
| Температурный диапазон | Поддерживает 550–600 °C для стабильной термической полимеризации |
| Контроль фазы | Способствует сублимации твердого меламина в газовую фазу |
| Контроль атмосферы | Использует инертный газ (N2/Ar) для предотвращения окисления и обеспечения чистоты |
| Интеграция безопасности | Направляет побочные продукты аммиака в водяные ловушки для нейтрализации |
| Скорость нагрева | Точные режимы (например, 5 °C/мин) для превосходной морфологии 2D-кристаллов |
Улучшите свои исследования тонких пленок с KINTEK
Точность — основа высококачественного синтеза тонких пленок g-C3N4. В KINTEK мы понимаем, что стабильная термическая среда и контролируемая атмосфера являются обязательными условиями для успешных процессов CVD.
Опираясь на экспертные исследования и разработки, а также на производственные мощности, KINTEK предлагает полный спектр трубчатых, вакуумных и CVD-систем, а также других лабораторных высокотемпературных печей — все полностью настраиваемые в соответствии с вашими уникальными исследовательскими потребностями. Независимо от того, оптимизируете ли вы качество кристаллов или обеспечиваете безопасность лаборатории, наше оборудование обеспечивает необходимую вам надежность.
Готовы достичь превосходной однородности пленки? Свяжитесь с нашими техническими экспертами сегодня, чтобы найти идеальное решение для вашей лаборатории!

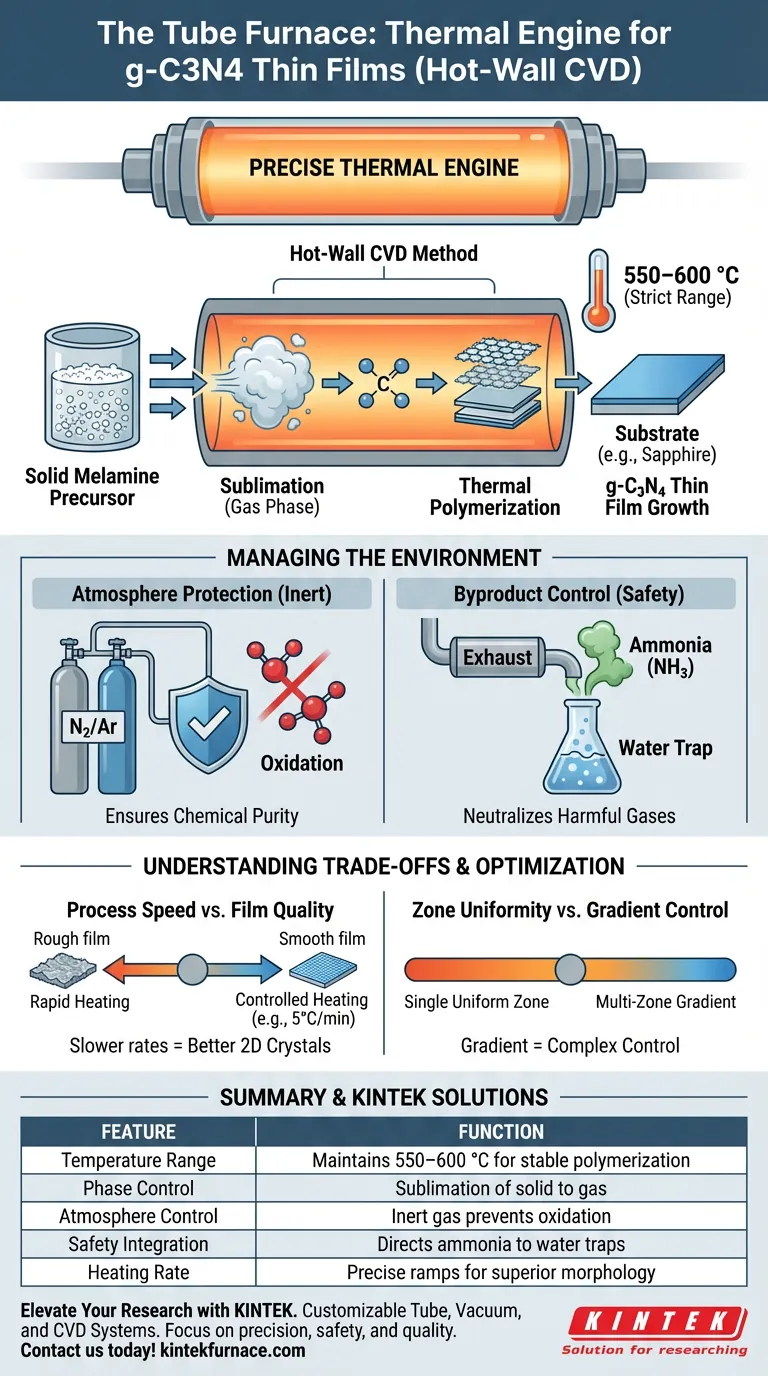

Визуальное руководство
