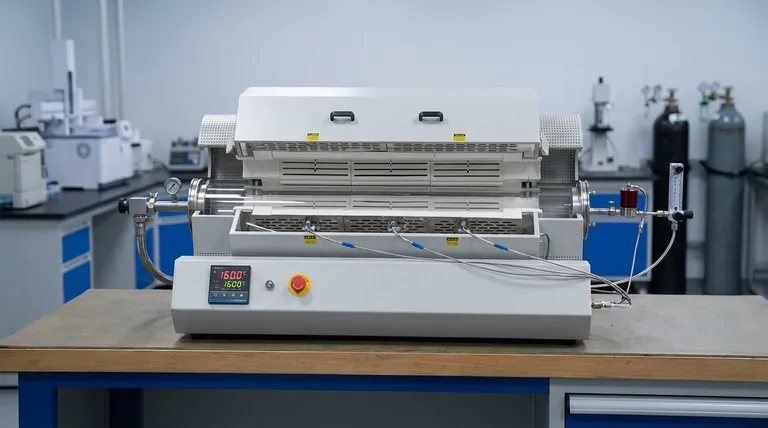

В стандартной трехзонной трубчатой печи с разъемным корпусом точность температуры системы управления обычно составляет ±1℃. Эта цифра относится к точности, с которой контроллер печи может поддерживать заданную температуру в определенной точке своего термопарного датчика. Однако истинная ценность трехзонной конструкции заключается не только в этой точности, но и в ее способности создавать высокооднородную температурную среду на значительной длине трубы.
Хотя точность управления впечатляет и составляет ±1℃, основной выгодой трехзонной печи является достижение превосходной температурной однородности. Эта конструкция компенсирует присущую тепловую потерю на концах печи, гарантируя, что ваш образец подвергается воздействию постоянной температуры по всему его объему.
Почему три зоны лучше одной
Трехзонная печь специально разработана для решения фундаментальной проблемы в термической обработке: тепловых потерь. Понимание этого принципа является ключом к оценке ее функции.
Ограничения однозонных печей
Стандартная однозонная печь имеет самую высокую температуру в своем геометрическом центре. Температура естественным образом падает к концам трубы, где тепло уходит в окружающую среду. Это создает очень короткую, по-настоящему однородную горячую зону, что может быть существенным ограничением.
Достижение истинной температурной однородности
Трехзонная печь разделяет нагревательный элемент на центральную зону и две концевые зоны. Каждая зона имеет свой независимый термопарный датчик и контроллер.
Две концевые зоны запрограммированы для компенсации естественных теплопотерь, фактически выступая в роли тепловых экранов. Это гарантирует, что центральная зона поддерживает высокооднородную температуру по всей своей длине, обеспечивая гораздо большую и более стабильную зону обработки.
Создание пользовательских температурных градиентов
Помимо однородности, эта конструкция предлагает огромную гибкость. Вы можете намеренно программировать разные температуры в каждой зоне для создания точного теплового градиента вдоль трубы, что важно для специализированных процессов, таких как выращивание кристаллов или осаждение из паровой фазы (CVD).
Что на самом деле означает «Точность ±1℃» на практике
Заявленная точность ±1℃ является мерой производительности системы управления, но это не полная картина термической среды вашего образца.
Точность управления против тепловой однородности
Точность управления (±1℃) — это то, насколько хорошо печь поддерживает заданное значение температуры, измеряемое ее собственным внутренним контроллером. Тепловая однородность описывает, насколько мало температура варьируется по всей длине нагреваемой зоны. Трехзонная печь разработана для максимального увеличения этой однородности.
Роль ПИД-регулятора
Эта точность достигается с помощью сложного ПИД-регулятора (пропорционально-интегрально-дифференциального). Он постоянно контролирует показания термопары и вносит микроскопические корректировки в мощность, подаваемую на нагревательные элементы, предотвращая перерегулирование и недорегулирование температуры.
Понимание ключевых спецификаций
При оценке печи критически важно смотреть дальше показателя точности. Следующие спецификации напрямую влияют на производительность и пригодность для вашей работы.
Максимальная против непрерывной рабочей температуры
Это два разных рейтинга. Максимальная температура (например, 1700°C) — это пиковый рейтинг для очень коротких периодов. Непрерывная рабочая температура (например, 1600°C) — это самая высокая температура, которую печь может безопасно поддерживать в течение длительного времени без повреждения нагревательных элементов.
Размеры печи и диаметр трубы
Размер печи, включая ее длину нагрева и диаметр технологической трубы, которую она может вместить, определяет пропускную способность ваших образцов. Большие размеры требуют большей мощности для поддержания однородности.
Контроль атмосферы
Ключевая функция трубчатой печи — обработка образцов в контролируемой атмосфере. Убедитесь, что печь совместима с требуемыми расходами газов, будь то инертные (например, аргон), окислительные (например, воздух) или восстановительные (например, смеси водорода).
Сделайте правильный выбор для своей цели
Используйте эти рекомендации, чтобы определить лучший подход для вашего конкретного применения.
- Если ваша основная цель — достижение максимально возможной однородности температуры для чувствительного материала: Трехзонная печь — правильный выбор, поскольку она специально разработана для создания большой, стабильной горячей зоны.
- Если ваша основная цель — выполнение процесса, требующего определенного теплового градиента: Независимое управление трехзонной печью обеспечивает необходимую гибкость для программирования сложных температурных профилей.
- Если ваша основная цель — простой нагрев, при котором допустимы небольшие колебания температуры на концах: Более экономичная однозонная печь может быть достаточной для ваших нужд.
В конечном счете, выбор правильной печи заключается в согласовании возможностей оборудования с вашими конкретными требованиями к термической обработке.
Сводная таблица:
| Спецификация | Подробности |
|---|---|
| Точность температуры | ±1°C в точке термопары |
| Ключевое преимущество | Превосходная однородность температуры по длине трубы |
| Зональное управление | Независимое управление для центральной и концевых зон |
| Применение | Выращивание кристаллов, CVD и другие процессы, требующие точных тепловых градиентов |
| Совместимость с атмосферой | Инертные, окислительные и восстановительные газы |
| Рабочие температуры | Максимальные и непрерывные рейтинги (например, максимум 1700°C, непрерывно 1600°C) |
