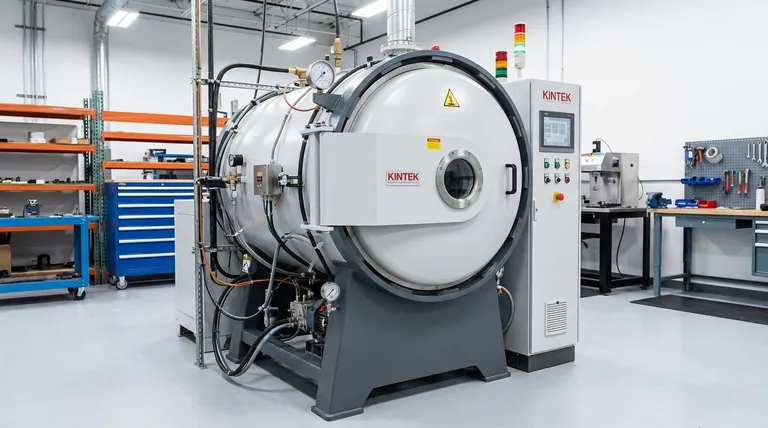

По своей сути, камера нагрева вакуумной печи представляет собой специально разработанную герметичную систему, предназначенную для обеспечения термической однородности и чистоты среды. Наиболее распространенная конфигурация — это круглая камера, футерованная изоляцией, с равномерно расположенными графитовыми нагревателями и соплами газового охлаждения для точного управления всем циклом термообработки.
Конструкция нагревательной камеры — это не просто сдерживание тепла; это сложная система, в которой каждый компонент — от формы камеры до типа изоляции — работает согласованно для создания идеально контролируемой, бескислородной среды для обработки материалов.
Деконструкция основных компонентов
Чтобы понять, как работает вакуумная печь, сначала необходимо рассмотреть ее основные структурные элементы. Каждая часть выполняет отдельную и критически важную функцию для достижения требуемых технологических условий.
Круглая конструкция камеры
Сама камера почти всегда имеет круглое сечение. Эта цилиндрическая форма не случайна; она обеспечивает равномерное распределение тепла от элементов и давления вакуума по всей загрузке. Эта однородность критически важна для обеспечения стабильных свойств материала после обработки.
Нагревательные элементы: Двигатель печи
Тепло генерируется с помощью графитовых трубчатых нагревателей. Эти элементы симметрично расположены по всему 360-градусному периметру камеры. Такое расположение гарантирует, что тепло излучается равномерно внутрь, исключая горячие или холодные точки на обрабатываемом материале. Графит выбирают за его эффективность, простоту установки и низкий процент отказов в условиях высоких температур и вакуума.
Изоляционные слои: Сдерживание тепла
Удержание экстремальных температур — задача изоляции. Это обычно достигается за счет многослойного нанесения высококачественного углеродного войлока и гибкой графитовой бумаги. Эти материалы действуют как высокоэффективные тепловые экраны, предотвращая утечку тепловой энергии. Это делает печь экономичной, а также сохраняет конструкцию относительно легкой.
Внешняя оболочка и рама: Обеспечение целостности
Вся сборка помещена в прочную раму, часто изготовленную из нержавеющей стали для облегчения технического обслуживания. Внешняя вакуумная оболочка, сваренная из углеродистой или нержавеющей стали, обеспечивает герметичность. Эта оболочка часто охлаждается водой, чтобы предотвратить ее деформацию под воздействием интенсивного внутреннего тепла.
Контролируемая атмосфера: Больше, чем просто тепло
Основное преимущество вакуумной печи — способность контролировать технологическую среду. Это достигается за счет интеграции вакуумных систем и систем охлаждения непосредственно в конструкцию камеры.
Достижение вакуума
После герметизации камеры используется система вакуумных насосов для удаления всего воздуха и, что самое важное, кислорода. В зависимости от требуемого уровня вакуума, это может включать комбинацию механических, форвакуумных и высоковакуумных насосов, таких как диффузионные или турбомолекулярные насосы.
Важность чистой среды
Удаляя кислород, вакуум предотвращает окисление и другие химические реакции, которые в противном случае произошли бы при высоких температурах. Это гарантирует, что чистота поверхности и металлургические свойства материала остаются неизменными и незагрязненными на протяжении всего процесса.
Интегрированная система охлаждения
Термообработка не заканчивается нагревом. Сопла для подачи охлаждающего газа, расположенные рядом с нагревателями, позволяют подавать инертный газ (например, азот или аргон) для контролируемого охлаждения материала. Это быстрое и равномерное охлаждение необходимо для достижения определенной твердости и микроструктуры материала.
Понимание компромиссов: Графит против полностью металлической конструкции
Хотя камеры на основе графита являются стандартом, они не единственный вариант. Изучение альтернативы раскрывает принципы проектирования.
Камера на основе графита
Это наиболее распространенная конструкция благодаря ее превосходным термическим характеристикам, эффективности и экономической целесообразности. Использование углеродного войлока и графитовых нагревателей идеально подходит для широкого спектра применений, включая общую термообработку, пайку и спекание.
Полностью металлическая альтернатива
Для применений, где даже следовые количества углерода недопустимы (например, в медицине, аэрокосмической промышленности или некоторых электронных устройствах), используется полностью металлическая камера. Эти камеры заменяют графитовые компоненты тугоплавкими металлами, такими как молибден или вольфрам. Это гарантирует высочайший уровень чистоты, но сопряжено с более высокими затратами и часто с большим весом.
Как сделать правильный выбор для вашего применения
Структура нагревательной камеры напрямую влияет на ее эксплуатационные возможности. Ваше окончательное решение должно основываться на конкретных требованиях к вашему материалу и процессу.
- Если ваш основной приоритет — термообработка общего назначения и экономическая эффективность: Стандартная круглая камера с графитовой футеровкой обеспечивает наилучший баланс производительности и стоимости.
- Если ваш основной приоритет — обработка особо чувствительных материалов, где загрязнение углеродом недопустимо: Полностью металлическая камера является необходимостью для обеспечения чистоты продукта.
- Если ваш основной приоритет — контроль процесса и быстрый цикл: Отдавайте предпочтение конструкции с высокооднородными нагревательными элементами и интегрированной системой газового охлаждения с быстрой реакцией.
В конечном счете, нагревательная камера — это спроектированная среда, где структура напрямую обеспечивает функцию.
Сводная таблица:
| Компонент | Функция | Материал/Тип |
|---|---|---|
| Форма камеры | Обеспечивает равномерное распределение тепла и давления | Круглая/Цилиндрическая |
| Нагревательные элементы | Обеспечивают равномерное лучистое тепло | Графитовые трубчатые нагреватели |
| Изоляция | Удерживает тепло и повышает эффективность | Углеродный войлок и графитовая бумага |
| Внешняя оболочка | Поддерживает герметичность и структурную целостность | Нержавеющая сталь или углеродистая сталь |
| Система охлаждения | Позволяет контролируемое охлаждение инертными газами | Газовые сопла (например, азот, аргон) |
| Вакуумная система | Удаляет кислород для предотвращения окисления | Механические, форвакуумные и высоковакуумные насосы |
