Основное различие между печью с трубкой из оксида алюминия и печью с кварцевой трубкой заключается в материале рабочей трубки, который определяет их максимальную рабочую температуру, химическую стойкость и возможность визуального наблюдения за образцом во время обработки. Трубки из оксида алюминия представляют собой непрозрачную керамику, способную достигать очень высоких температур, в то время как кварцевые трубки представляют собой прозрачное стекло, идеально подходящее для низкотемпературных применений, где критически важно прямое наблюдение.
Выбор заключается не в том, какой материал «лучше», а в том, какой из них подходит для ваших конкретных термических потребностей и потребностей в наблюдении. Оксид алюминия ставит во главу угла высокотемпературную стабильность, а кварц — прямой визуальный доступ при более умеренных температурах.
Основной выбор: оксид алюминия против кварца
В основе любой трубчатой печи лежит цилиндрическая камера, в которой происходит нагрев. Материал этой трубки является самым важным фактором, определяющим возможности печи.
Трубки из оксида алюминия: Рабочая лошадка для высоких температур
Трубки из оксида алюминия изготавливаются из высокочистой керамики — оксида алюминия (Al₂O₃). Они полностью непрозрачны и выглядят как сплошной белый материал.
Их главное преимущество — чрезвычайно высокая максимальная рабочая температура. В зависимости от чистоты трубки из оксида алюминия могут использоваться в печах, достигающих 1600°C или даже 1800°C.
Это делает их незаменимыми для таких процессов, как спекание передовой керамики, выращивание определенных кристаллов и испытания материалов при высоких температурах. Они также обладают высокой стойкостью к химической коррозии.
Кварцевые трубки: Окно в ваш процесс
Кварцевые трубки изготавливаются из высокочистого плавленного кварца. Их определяющей характеристикой является оптическая прозрачность.
Это позволяет вам напрямую наблюдать за материалом внутри печи во время термического цикла, что бесценно для таких процессов, как химическое осаждение из газовой фазы (CVD), наблюдение за фазовыми переходами или отжиг полупроводниковых пластин.
Обратной стороной этой прозрачности является более низкая максимальная температура. Кварцевые трубки обычно имеют предел непрерывного использования около 1100°C и кратковременный пик 1200°C. При более высоких температурах материал размягчается (теряет стекловидность) и может разрушиться.
Понимание критических компромиссов
Выбор между этими материалами сопряжен с четким набором инженерных компромиссов. Непонимание их может привести к неудачным экспериментам или повреждению оборудования.
Температура против наблюдения
Это самый простой компромисс. Если ваш процесс требует температур, значительно превышающих 1200°C, оксид алюминия — ваш единственный жизнеспособный выбор.
Если вам абсолютно необходимо видеть образец во время процесса, и температура остается ниже 1100°C, кварц — это выбор по умолчанию и правильный выбор.
Термический удар и долговечность
Оксид алюминия, как правило, более прочен и лучше выдерживает резкие изменения температуры (термический удар). Его прочная керамическая природа делает его физически долговечным.
Кварц более чувствителен к термическому удару. Слишком быстрый нагрев или охлаждение трубки может привести к ее растрескиванию. Это требует более тщательного программирования скоростей нагрева и охлаждения.
Стоимость и чистота
Высокочистый оксид алюминия и кварц могут быть дорогими, но стоимость часто определяется размерами трубки и степенью чистоты, а не самим основным материалом. Всегда проверяйте, достаточна ли чистота трубки для предотвращения загрязнения вашего образца.
Помимо трубки: Ключевые характеристики печи
Материал трубки — лишь часть картины. Чтобы выбрать правильную печь, вы также должны рассмотреть ее общую конструкцию и функции.
Температурные зоны и однородность
Однозонная печь имеет один набор нагревательных элементов, создающих горячую зону в центре, которая сужается к концам.
Трехзонная печь имеет независимые нагревательные элементы в центре и на торцах. Эта конструкция обеспечивает значительно лучшую температурную однородность по всей длине нагрева, что критически важно для обработки больших образцов или когда точность имеет первостепенное значение.
Конфигурация печи: Раздельная против цельной трубки
Печь с цельной трубкой представляет собой непрерывный цилиндр, в который образец загружается с одного конца.
Печь с раздельной трубкой имеет шарнир, позволяющий всей печи открываться как раковина. Это обеспечивает гораздо более легкий доступ к рабочей трубке для размещения образцов или интеграции сложных экспериментальных установок.
Ориентация и контроль атмосферы
Печи могут быть ориентированы горизонтально, вертикально или разработаны для вращения. Вращающиеся печи используются для смешивания порошков или покрытий во время их нагрева.
Кроме того, критически важной функцией является контроль атмосферы. Большинство трубчатых печей могут быть герметизированы и подключены к вакуумным насосам и газовым линиям, что позволяет проводить обработку в вакууме или под определенной контролируемой газовой атмосферой.
Принятие правильного решения для вашего применения
Выбор правильной печи требует четкого понимания целей вашего процесса.
- Если основное внимание уделяется достижению температур выше 1200°C (например, спекание керамики, плавление металлов): Оксид алюминия — необходимый выбор из-за его превосходной термической стабильности.
- Если основное внимание уделяется визуальному мониторингу процесса (например, химическое осаждение из газовой фазы, наблюдение за изменениями материала): Кварц — идеальный выбор, при условии, что ваш процесс не превышает его температурный предел.
- Если основное внимание уделяется достижению идеальной однородности температуры на большом образце: Трехзонная печь, независимо от материала трубки, обеспечит самые точные результаты.
- Если основное внимание уделяется простоте загрузки образцов или использованию сложного оборудования: Печь с раздельной трубкой обеспечивает значительно лучший доступ, чем конструкция с цельной трубкой.
Выбор правильной печи начинается с материала трубки, но завершается подбором общей конструкции печи к вашим конкретным требованиям процесса.
Сводная таблица:
| Особенность | Печь с трубкой из оксида алюминия | Печь с кварцевой трубкой |
|---|---|---|
| Макс. рабочая температура | До 1800°C | До 1100°C (непрерывно) |
| Прозрачность | Непрозрачная | Прозрачная |
| Ключевые области применения | Спекание керамики, испытания при высоких температурах | CVD, отжиг, визуальное наблюдение |
| Устойчивость к термическому удару | Высокая | Умеренная |
Нужно индивидуальное решение для высокотемпературной печи? Благодаря выдающимся исследованиям и разработкам и собственному производству KINTEK поставляет различным лабораториям передовые решения для высокотемпературных печей. Наша линейка продукции, включающая муфельные, трубчатые, роторные печи, печи для вакуума и атмосферы, а также системы CVD/PECVD, дополняется нашими широкими возможностями глубокой кастомизации для точного удовлетворения ваших уникальных экспериментальных потребностей. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем повысить эффективность и производительность вашей лаборатории!

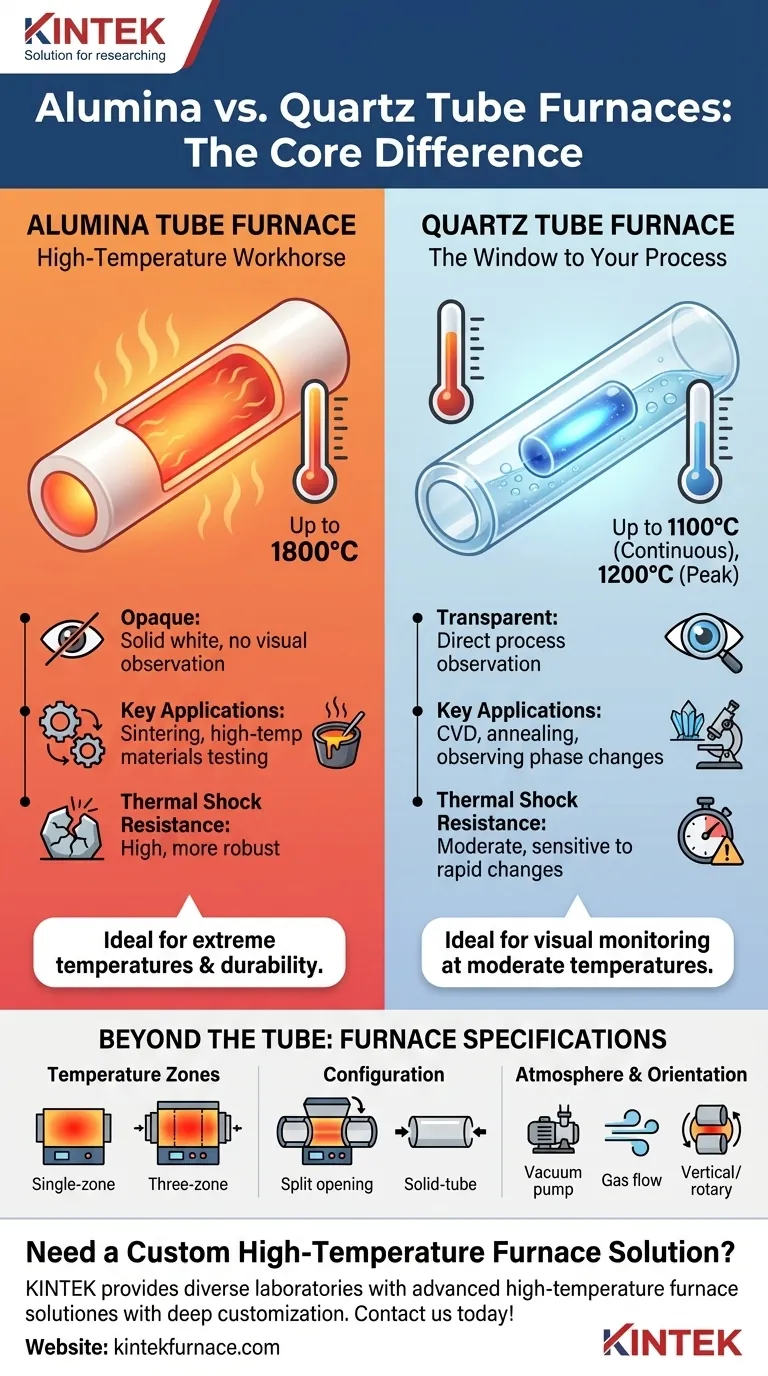

Визуальное руководство
