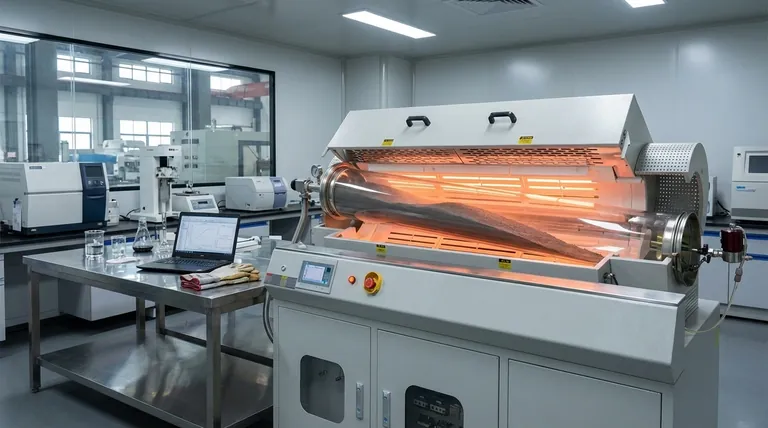

По сути, муфельная печь с вращающейся трубой — это специализированное лабораторное оборудование, которое нагревает материалы внутри вращающейся цилиндрической камеры. Ее основная функция в химическом осаждении из паровой фазы (CVD) заключается в обеспечении равномерного покрытия порошков или мелких частиц путем непрерывного перемешивания материала, что гарантирует равномерное воздействие на каждую поверхность реакционных газов и высоких температур, необходимых для осаждения.
Ключевое преимущество муфельной печи с вращающейся трубой — не просто нагрев, а движение. Вращая образец, она превращает процесс CVD из статического, поверхностного события в динамическое, трехмерное, обеспечивая непревзойденную однородность для порошкообразных материалов.
Как вращение преобразует процесс осаждения
Трубчатая муфельная печь — мощный инструмент для термической обработки. Однако ее статичность создает ограничения, которые печь с вращающейся трубой разработана специально для преодоления.
Стандартная трубчатая муфельная печь: статическая среда
Обычная трубчатая муфельная печь представляет собой камеру в форме трубы, окруженную нагревательными элементами. Она отлично подходит для обеспечения точного, равномерного нагрева неподвижного образца в контролируемой атмосфере.
Эта установка идеальна для таких процессов, как выращивание тонкой пленки на плоской неподвижной подложке, например, на кремниевой пластине.
Введение вращения: ключевое отличие
Муфельная печь с вращающейся трубой добавляет важнейший механический элемент: вся трубчатая камера вращается во время работы. Это непрерывно перемешивает материал внутри, подобно небольшой высокотехнологичной печи.
Это простое добавление движения коренным образом меняет то, как материал взаимодействует с окружающей средой. Вместо того чтобы газы протекали поверх статического слоя порошка, газы протекают через постоянно движущийся и перемешивающийся слой частиц.
Влияние на химическое осаждение из паровой фазы (CVD)
При CVD прекурсорные газы вступают в реакцию при высоких температурах, осаждая твердую тонкую пленку на подложке. Вращение напрямую улучшает этот процесс несколькими ключевыми способами.
- Равномерное воздействие газа: Вращение гарантирует, что все поверхности каждой частицы многократно подвергаются воздействию свежего прекурсорного газа, предотвращая экранирование внутренних слоев наружными слоями порошка.
- Равномерное распределение тепла: Оно устраняет горячие или холодные точки в партии материала за счет его постоянного перемешивания, что приводит к более согласованным химическим реакциям.
- Предотвращение агломерации: Для тонких порошков мягкое пересыпающее действие предотвращает спекание или слипание частиц, что является распространенной проблемой при статических высокотемпературных процессах.
- Обеспечение непрерывного процесса: Конструкция позволяет подавать материал на один конец наклоненной вращающейся трубы и выводить его с другого, что обеспечивает непрерывную производственную линию, а не периодический процесс «один за раз».
Понимание компромиссов
Несмотря на свою мощность, вращающаяся печь — это специализированный инструмент. Ее сильные стороны в одних приложениях являются слабостями в других.
Ключевое преимущество: однородность частиц
Основное преимущество заключается в достижении исключительно однородных покрытий или термической обработки порошков, гранул и других мелких сыпучих материалов. Для синтеза покрытых наночастиц или функционализации порошков ее производительность не имеет себе равных у статических систем.
Ключевое ограничение: форм-фактор подложки
Муфельная печь с вращающейся трубой совершенно не подходит для применений, требующих стационарной плоской подложки. Вы не можете использовать ее для нанесения однородной пленки на пластину, предметное стекло или любой другой крупный одиночный объект, поскольку вращательное движение будет разрушительным и контрпродуктивным.
Дополнительная сложность
Механическая система вращения, уплотнения и механизм наклона добавляют сложности в конструкцию, эксплуатацию и техническое обслуживание печи по сравнению с более простой статической трубчатой печью.
Правильный выбор для вашего приложения
Выбор правильной печи полностью зависит от физической формы вашей подложки и целей обработки.
- Если ваша основная цель — покрытие порошков, гранул или мелких деталей: Муфельная печь с вращающейся трубой является лучшим выбором для достижения однородного осаждения и предотвращения агломерации.
- Если ваша основная цель — нанесение пленки на одну плоскую подложку (например, пластину): Правильным и необходимым инструментом является стандартная статическая трубчатая муфельная печь.
- Если ваша основная цель — создание непрерывной производственной линии для порошкообразного материала: Муфельная печь с вращающейся трубой специально разработана для обеспечения этого рабочего процесса, предлагая значительное преимущество в эффективности по сравнению с периодической обработкой.
В конечном счете, понимание роли движения является ключом к выбору правильного инструмента для термической обработки для достижения вашей конкретной цели в материаловедении.
Сводная таблица:
| Характеристика | Описание |
|---|---|
| Основная функция | Равномерное покрытие порошков при CVD посредством непрерывного вращения |
| Ключевое преимущество | Предотвращает агломерацию и обеспечивает равномерное воздействие газов и тепла |
| Идеально подходит для | Порошков, гранул, мелких деталей и непрерывной обработки |
| Ограничения | Не подходит для плоских стационарных подложек, таких как пластины |
Готовы улучшить свои процессы CVD с помощью точных и однородных порошковых покрытий? KINTEK специализируется на передовых высокотемпературных печных решениях, включая роторные печи, разработанные для различных лабораторных нужд. Используя наши исключительные возможности НИОКР и собственное производство, мы предлагаем глубокую кастомизацию для удовлетворения ваших уникальных экспериментальных требований. Свяжитесь с нами сегодня, чтобы обсудить, как наши муфельные печи с вращающейся трубой могут оптимизировать ваши приложения в области материаловедения!

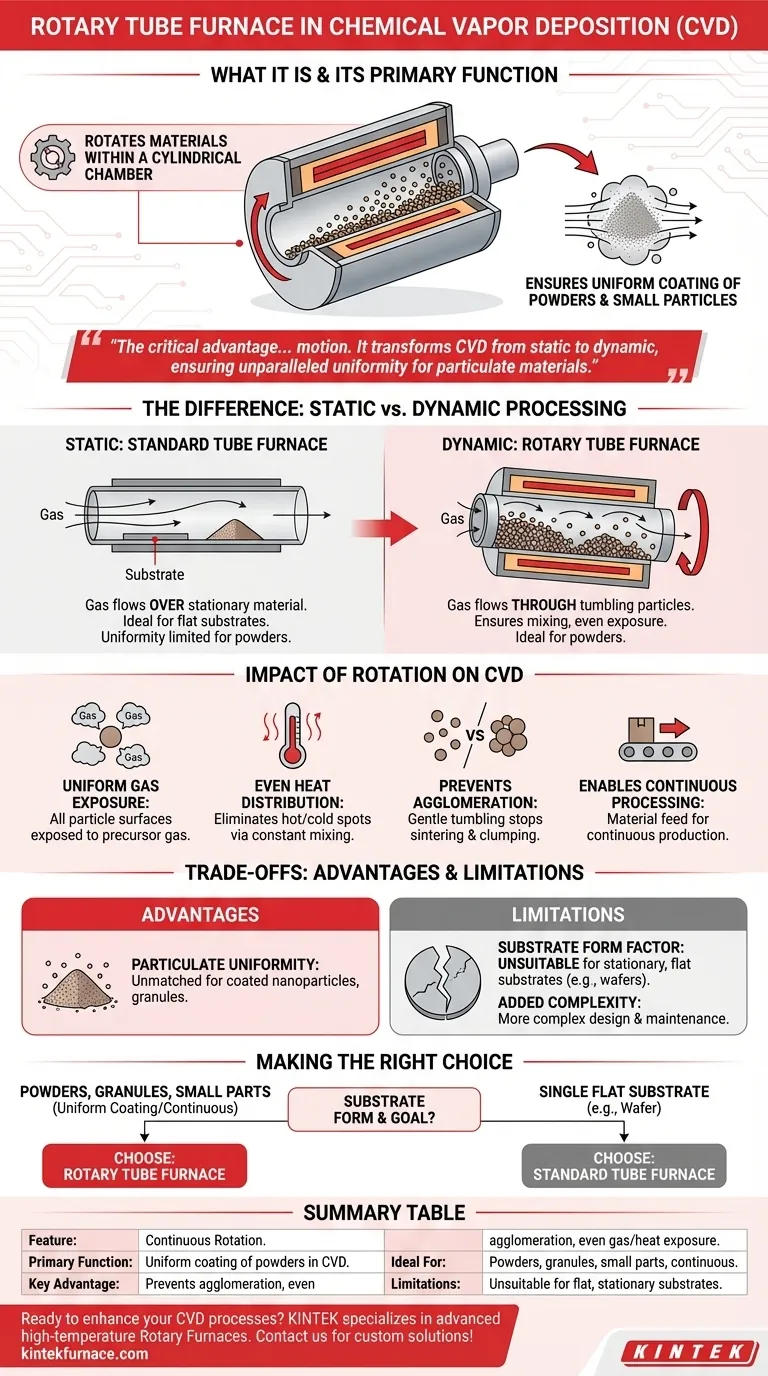

Визуальное руководство
