Основное преимущество двухзонной трубчатой печи в химическом осаждении из паровой фазы при атмосферном давлении (APCVD) заключается в возможности разделения температуры сублимации прекурсора и температуры реакционной зоны. Это разделение позволяет точно контролировать испарение твердых прекурсоров, таких как порошок селена (Se) и иодид олова (SnI2), без ущерба для тепловых условий, необходимых для роста пленки.
Независимо нагревая исходный материал и область подложки, двухзонная печь обеспечивает точное регулирование давления пара прекурсора. Этот контроль является решающим фактором в достижении определенной химической стехиометрии и высокой чистоты фазы как для диселенида олова (SnSe2), так и для селенида олова (SnSe).
Разделение сублимации и реакции
Независимые тепловые зоны
Двухзонная печь обеспечивает две отдельные зоны нагрева, которые можно контролировать индивидуально.
Одна зона предназначена для сублимации твердых прекурсоров, таких как порошок селена и частицы иодида олова.
Вторая зона предназначена для реакционной области, где происходит фактический рост тонкой пленки на подложке.
Оптимизация состояния прекурсора
Твердые прекурсоры часто требуют определенных температур для испарения со скоростью, которая поддерживает реакцию без разложения.
Если температура источника связана с температурой реакции (как в однозонной печи), вы можете испарять материал слишком быстро или слишком медленно.
Двухзонный контроль позволяет установить температуру сублимации точно там, где она необходима для генерации постоянного потока пара.
Контроль чистоты фазы и стехиометрии
Регулирование давления пара
Качество пленок SnSe2 и SnSe в значительной степени зависит от соотношения реагентов в паровой фазе.
Контролируя температуру зоны источника, вы напрямую регулируете давление пара прекурсора.
Это точное регулирование определяет химическую стехиометрию, обеспечивая правильный атомный баланс между оловом и селеном, поступающим в реакционную зону.
Использование температурных градиентов
Реакционная зона создает естественный температурный градиент, обычно от 360 до 405 градусов Цельсия.
Этот градиент важен, поскольку термодинамическая стабильность SnSe2 (богатого селеном) и SnSe (бедного селеном) различается в зависимости от температуры.
Двухзонная установка стабильно поддерживает этот градиент, позволяя расти определенным фазам в зависимости от положения подложки внутри трубы.
Понимание компромиссов
Чувствительность размещения подложки
Хотя температурный градиент позволяет выбирать фазу, он делает размещение очень чувствительным.
Поскольку локальное соотношение концентраций паров прекурсоров изменяется вдоль трубы, небольшая ошибка в позиционировании подложки может привести к получению неправильной фазы.
Сложность настройки параметров
Двухзонные системы добавляют больше переменных в рецепт роста.
Вам необходимо оптимизировать не только температуру роста, но и температуру источника и расстояние между ними.
Неспособность сбалансировать давление пара источника с температурой реакции может привести к образованию смешанных фаз или неполному росту.
Сделайте правильный выбор для своей цели
Чтобы максимально повысить эффективность двухзонной установки APCVD, согласуйте свои параметры с конкретными целями вашего материала:
- Если ваш основной фокус — чистота фазы (SnSe2 против SnSe): Калибруйте зону источника для строгого контроля давления пара, поскольку это определяет стехиометрическую доступность селена.
- Если ваш основной фокус — скрининг фаз: Разместите несколько подложек вдоль естественного температурного градиента (360–405°C) для роста как богатых селеном, так и бедных селеном фаз за один цикл.
Точное тепловое разделение между источником и подложкой — ключ к освоению стехиометрии тонких пленок селенида олова.
Сводная таблица:
| Функция | Преимущество двух зон | Влияние на рост SnSe2/SnSe |
|---|---|---|
| Тепловое разделение | Разделяет сублимацию и реакционную зону | Независимый контроль испарения прекурсора и роста пленки. |
| Контроль давления пара | Точное регулирование температуры зоны источника | Обеспечивает точную химическую стехиометрию и чистоту фазы. |
| Выбор фазы | Стабилизирует температурные градиенты (360–405°C) | Позволяет выращивать определенные фазы (SnSe2 против SnSe) путем размещения. |
| Гибкость эксплуатации | Оптимизация рецепта с несколькими переменными | Позволяет одновременно проводить скрининг фаз и открытие материалов. |
Улучшите свои исследования тонких пленок с KINTEK
Точная стехиометрия в APCVD требует специализированного теплового контроля. Опираясь на экспертные исследования и разработки и производство мирового класса, KINTEK предлагает высокопроизводительные трубчатые, муфельные, роторные, вакуумные и CVD системы, разработанные для удовлетворения строгих требований материаловедения.
Независимо от того, выращиваете ли вы богатый селеном SnSe2 или бедный селеном SnSe, наши двухзонные печи обеспечивают термическую стабильность и настраиваемость, необходимые для высокой чистоты фазы. Не соглашайтесь на непоследовательные результаты — позвольте нашим экспертам помочь вам настроить идеальную систему для ваших уникальных лабораторных потребностей.
Свяжитесь с KINTEK сегодня для индивидуального решения

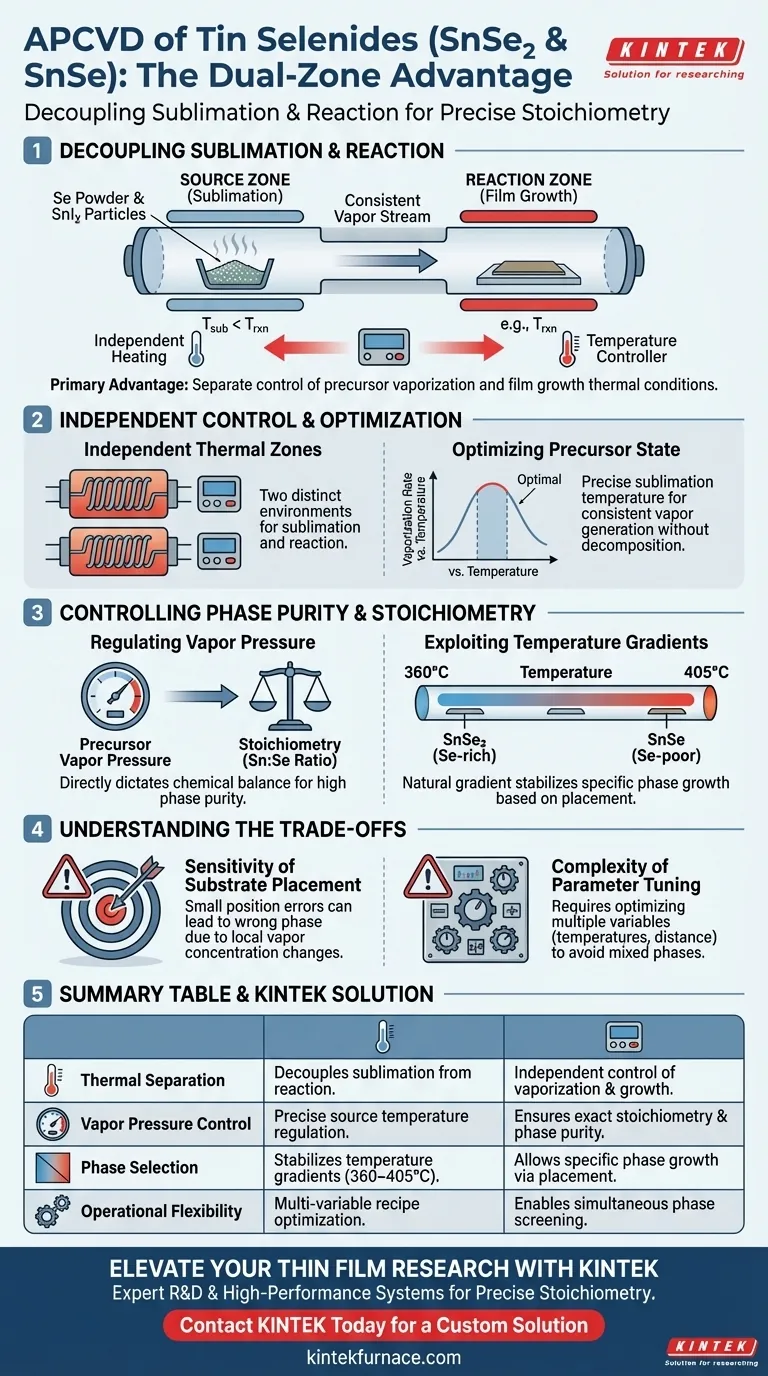

Визуальное руководство
