Как Позиционирование Кварцевой Трубки В Вертикальной Трубчатой Печи Способствует Стабильности Синтетической Реакции?

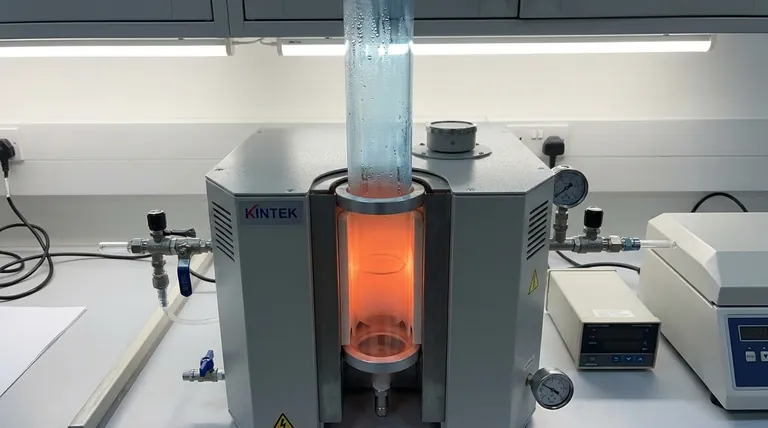

Позиционирование кварцевой трубки действует как пассивная система терморегуляции. В вертикальной трубчатой печи трубка располагается так, что ее верхний конец значительно выступает из зоны нагрева, в то время как нижний остается погруженным в область высоких температур. Эта специфическая геометрия создает крутой вертикальный температурный градиент, который необходим для стабильности реакции. Поддерживая верхнюю часть в прохладном состоянии, установка заставляет летучие побочные продукты конденсироваться, что напрямую предотвращает опасное повышение давления и стабилизирует среду синтеза.

Стратегическое позиционирование трубки действует как пассивный предохранительный клапан для процесса синтеза. Обеспечивая прохладу верхнего конца, система естественным образом конденсирует пары для контроля давления, предотвращая риск взрыва или сбоя реакции, вызванного избыточным давлением.

Как позиционирование кварцевой трубки в вертикальной трубчатой печи способствует стабильности синтетической реакции?

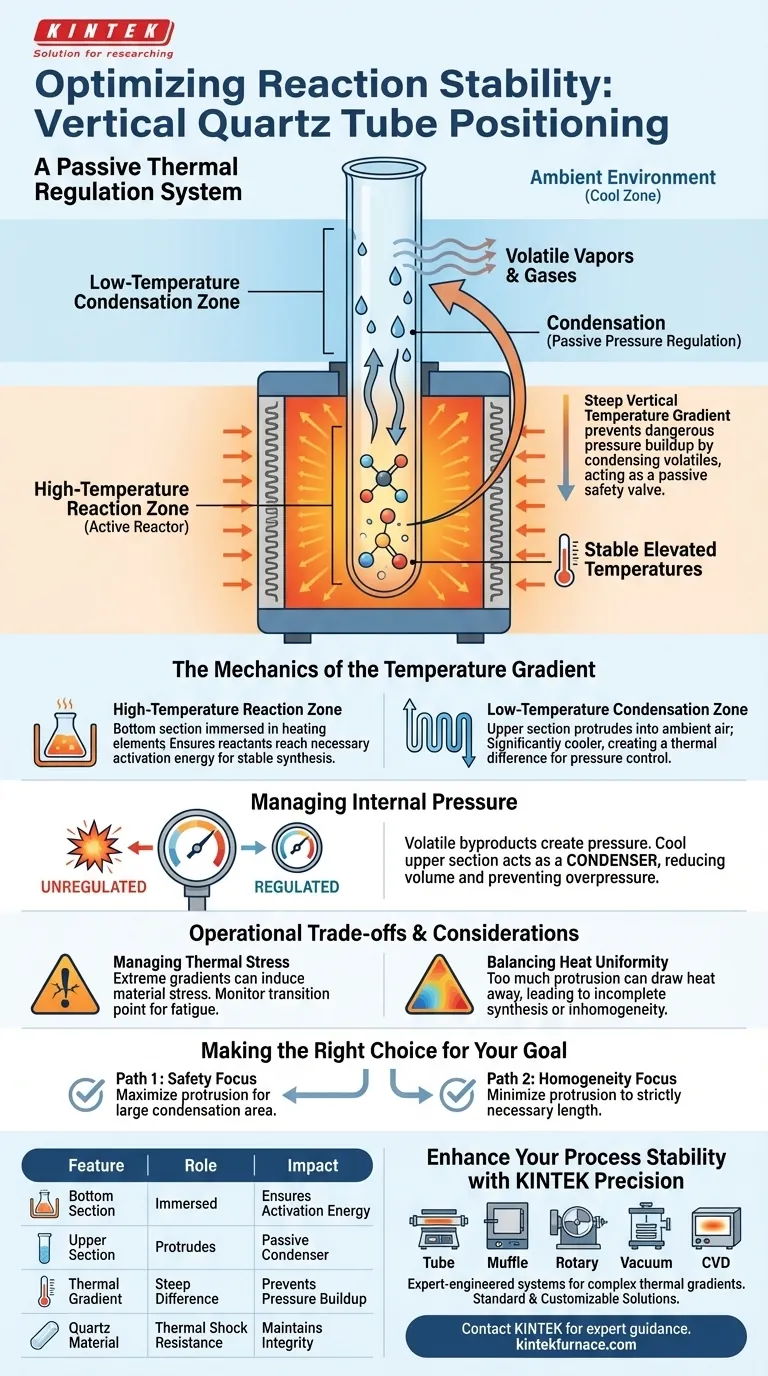

Механика температурного градиента

Зона высокотемпературной реакции

Нижняя часть кварцевой трубки служит активным реактором. Она полностью погружена в нагревательные элементы печи, чтобы реагенты достигли необходимой энергии активации. Такое позиционирование гарантирует, что синтетические материалы поддерживаются при стабильных, повышенных температурах, необходимых для протекания химической реакции.

Зона низкотемпературной конденсации

Верхняя часть трубки намеренно позиционируется так, чтобы выступать в окружающую среду. Поскольку эта часть физически удалена от зоны нагрева, она остается значительно более прохладной, чем нижняя. Это создает преднамеренную разницу температур между местом реакции и точкой отвода или герметизации.

Управление внутренним давлением

Проблема летучих побочных продуктов

Высокотемпературный синтез часто генерирует летучие газы или пары в качестве побочных продуктов. Если эти газы остаются в горячей зоне, их кинетическая энергия не позволяет им оседать, что приводит к быстрому увеличению внутреннего давления. Без регулирования это давление может нарушить структурную целостность кварцевого сосуда.

Пассивное регулирование давления

Прохладная, выступающая верхняя часть эффективно функционирует как конденсатор. Когда горячие пары поднимаются из зоны реакции, они сталкиваются с прохладными стенками выступающей трубки и переходят в жидкое или твердое состояние. Это изменение фазы резко уменьшает объем побочных продуктов, эффективно регулируя давление и предотвращая избыточное давление в системе.

Эксплуатационные компромиссы и соображения

Управление термическими напряжениями

Хотя кварц выбирается за его устойчивость к термическому шоку, экстремальные градиенты все же могут вызывать напряжения в материале. Точка перехода между погруженной горячей зоной и выступающей прохладной зоной действует как концентратор напряжений; эту область следует контролировать на предмет усталости или микротрещин при повторных циклах.

Балансировка равномерности нагрева

Слишком высокое расположение трубки может создать чрезмерный запас безопасности. Если прохладная зона слишком глубоко проникает в печь, она может отводить тепло от реагентов. Это может привести к неполному синтезу или градиентам температуры в самом образце, влияя на однородность продукта.

Сделайте правильный выбор для вашей цели

Правильное позиционирование требует баланса между необходимостью равномерного нагрева и необходимостью снижения давления.

Если ваш основной приоритет — безопасность и управление давлением: Максимизируйте выступ верхней части трубки, чтобы обеспечить большую площадь поверхности для конденсации тяжелых летучих нагрузок.
Если ваш основной приоритет — однородность реакции: Минимизируйте выступ до строго необходимой длины, гарантируя, что охлаждающий эффект не затронет зону реакции внизу.

Освоение этого вертикального выравнивания превращает кварцевую трубку из простого контейнера в активный компонент вашей системы управления процессом.

Сводная таблица:

Особенность	Роль в стабильности реакции	Влияние на синтез
Нижняя часть	Погружена в зону нагрева	Обеспечивает энергию активации и температурную стабильность
Верхняя часть	Выступает в окружающий воздух	Действует как пассивный конденсатор для летучих побочных продуктов
Температурный градиент	Крутой вертикальный перепад	Предотвращает опасное повышение давления посредством конденсации
Кварцевый материал	Устойчивость к термическому шоку	Поддерживает структурную целостность при экстремальных градиентах
